直线位移传感器的工作原理，你知道有哪些吗？
传感器专家网
直线位移传感器可把直线机械的位移量转换成相对应的电信号形式并展示出来，目前，这类传感器已被广泛应用在多个领域中，也是工业生产探测中极为常见的传感器。直线位移传感器涉及到的功能原理，较为冗杂，接下来，就为大家通俗讲解一下直线位移传感器工作原理，希望为大家提供参考！
直线位移传感器的工作原理
直线位移传感器的用途就在于能够把直线机械位移量转化成相对应的电信号，而为了能达到这一效果，一般将可变电阻滑轨定置在传感器的固定部位，根据滑片在滑轨上的位移来检测不同的阻值。传感器滑轨接入稳态直流电压，准许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，是因为由温度变化引起的阻值变化不会危害到检测结果。
直线位移传感器怎么接？
直线位移传感器引出线共有三条线，分别是电源正、电源负与信号输出线。除电源正与电源负两条线能够调换外，信号输出线只能与控制系统信号线端子接入。一旦错将电源线接入直线位移传感器信号线，将出现检测数据误差变大，控制效果比较差的现象，既有可能出现数字跳动的问题。
一旦直线位移传感器拉杆处于最里端或者最外端，直线位移传感器将瞬间损毁。因此直线位移传感器在接线前应先认真查看传感器外壳上标示的线路图，并依照标示线路图接线。
一般状况下直线位移传感器是棕色线接电源正极，蓝色线接电源负极，黑色线接信号输出，另有一条较粗的线为屏蔽线，是用来接地。用户在不知道怎样接线才是正确时，应及早与生产厂家工作人员联系，在厂家的指导下安装使用，防止因错误接线造成较大的损失。
一旦直线位移传感器无法正常工作，猜测可能是接错线导致的，可以用万用表测量直线位移传感器电源正与电源负之间的阻值，一旦检测阻值无限大，或者与传感器标示阻值相差过大，可考虑直线位移传感器碳膜基板已经损毁。也能够将万用表调至电压档，红表头接电源正极，黑表头接电源负极，一旦检测结果异常，应及早联系厂家重新采购或者返厂维修。
直线位移传感器的运用

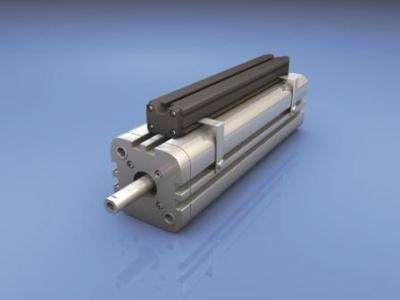

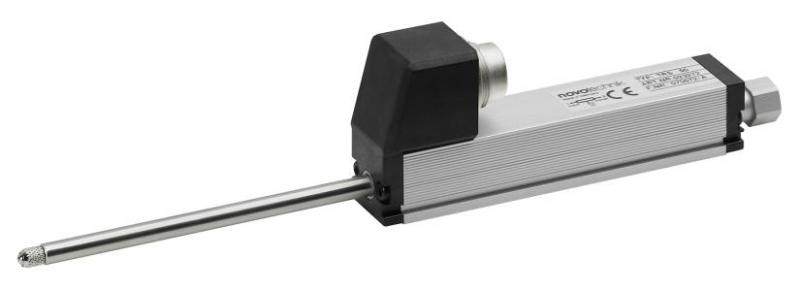

1、KTC、KTM、LS拉杆结构是一般通用结构，配合可选拉球万向头或鱼眼万向头，能够减少因安装的非对中性而产生的不良后果；适用于注塑机，纺织机械，木工机械等。
2、KTR型是一款微型自恢复式拉杆结构，不用牵引安装。
3、KTF、KFM滑块型适应最小安装长度尺寸的应用，配合加长臂，能够消除安装的非对中的不良后果。
4、KPC、KPM两端固定带绞接运动型，适合摆动的，传感器本体无法固定的测量系统中,传感器会随着检测运动而运动。
5、KPF型法兰面固定结构更能够检测腔体内部位移。
关于直线位移传感器的工作原理，就介绍到这里了！看完本文，相信您对于直线位移传感器的认识也能够更加全面了！直线位移传感器在使用的时候，通常要求要供电电压稳定，也要防止静电干扰情况出现，并且需要有足够的电源容量，是一类使用要求比较多的传感器。因此，我们只有在了解直线位移传感器的原理下，才能够更好提升直线位移传感器的使用效率。
