故障码霍尔传感器的问题在哪里？工作原理是什么？
霍尔传感器在应用时，往往会遇到一些故障码的问题，液晶屏上提示的代码，对应的就是问题的所在。那么故障码霍尔传感器的问题在哪里?工作原理是什么?传感器专家网给大家总结一下。
故障码霍尔传感器
一、霍尔传感器工作原理
磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
二、霍尔传感器的故障问题
霍尔传感器又称位置传感器，其故障主要是传感器脱落、霍尔集成电路失效和引线断开等。

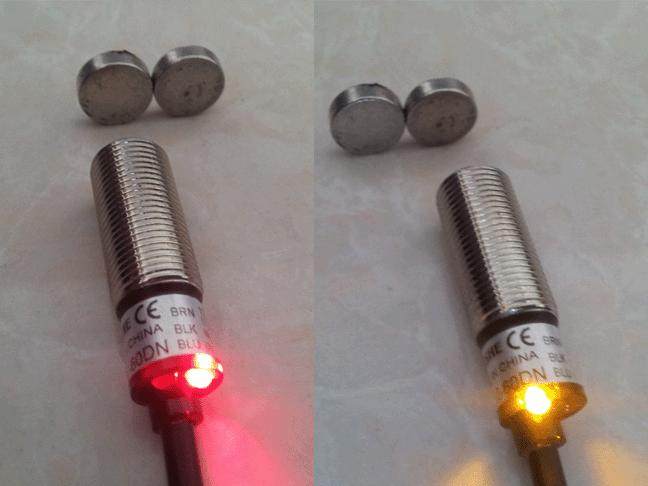

传感器一般有三个引脚，第一个是电源正极;第二个是接地;第三个是状态输出脚。只要确定是正极和地，剩下最后一个脚便是输出脚。打开控制器电源，使传感器能处于工作状态，找一块场强较高的磁钢，反复用N、S极接近传感器，用毫安表或信号测定仪测定输出极与地间信号变化。它的信号简单，只有“有”和“无”两种，即1和0,若用S极或N极接近都没有任何信号，可确定霍尔集成电路失效。
三、故障码霍尔传感器
1、传感器脱落
传感器一般都固定在电枢有引出线一端靠近磁钢的地方，若有脱落可用树脂将霍尔集成电路再次牢固粘贴在原来的地方即可。
2、霍尔集成电路失效
霍尔集成电路失效。应先分清是电路内部还是工作电源故障，需要通过测定引脚电压来断定。
3、引线断开
引线断开，重新焊接;如果引线是在集成电路齐根处断开，只能更换。
故障码霍尔传感器
综上所述，故障码霍尔传感器的问题在哪里？工作原理是什么？传感器专家网已经给大家做了整体的分析，这些问题的出现，都是因为代码录入错误，所以大家要找找关键的原因，然后解决问题。
