桥梁安全监测系统--QY-19 GNSS位移监测站 实力守护桥梁安全保护者
桥梁安全监测系统可广泛适用于简支桥、拱桥（空腹式石拱桥、双曲拱桥）、斜拉桥、悬索桥、刚构桥、立交桥、高架桥等桥梁的重要结构参数进行24小时实时监测和报警——当发生超重车过桥、承重结构应变及应力超过控制值等事件时，及时发送预警信息，保障桥梁运行安全。桥梁安全监测系统监测数据的完整性、准确性、时效性对桥梁安全运营效益具有重要作用，对实现桥梁养护的现代化、信息化建设具有重要意义。

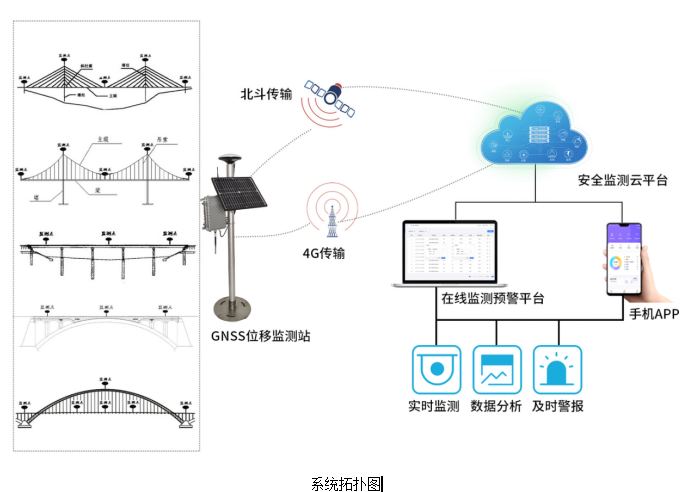

数据采集部分：GNSS数据主机采集累积水平位移量、位移方位、累积垂直位移量、水平变化速率和垂直变化速率，主要的功能是实时采集现场的位置、位移等信息。
网络传输部分：网络传输部分主要设备为无线网路，负责连接GNSS采集设备，将GNSS采集设备的采集数值通过4G/北斗无线网络或者Lora网络对数据进行传送;
数据管理中心：数据管理中心又可以分为三个小部分，分别是监测云平台、数据处理中心、数据库存储，监测云平台可使用清易监测云平台也可以使用用户自己开发的监测云平台，通过大屏、PC端、移动端对图形化后的数据进行展示与处理，同时将数据存入数据库中，对数据进行永久化存储。
一、系统特点
1、高精度定位：采用北斗与GPS双星四频GNSS模块，可单北斗或单GPS定位，也可联合RTK定位。
2、监测点管理：实现对桥梁监测点信息与监测网络信息的展示、查询与统计。
3、监测信息实时采集：通过对桥梁累积水平位移量、位移方位、累积垂直位移量、水平变化速率和垂直变化速率等实时在线监测，实时掌握桥梁的结构变化。
1、云平台数据查询：设备便捷接入平台，即时查看设备监测数据和运行状态，轻松实现设备远程监控管理；实现数据从采集、传输、处理、整编、存储、分析、展现，到数据推送的一系列规范化数据服务；快速部署上线，弹性可扩展，实现通用化和定制化业务应用。
一、安装要求
1、太阳能板应朝向南方，以便于接收太阳光。
2、GNSS基准站必须安装在安全、稳固、不会受到可能发生的位移波及的地点。
3、考虑桥面通车及人行道人流量，桥面的5台GNSS移动站设计时高度要合适，高度必须考虑到倾斜度及实际安装位置（由于安装的位置不同，如果不够高可能被遮挡卫星，但是如果太高会自振，而且避雷针有可能对GNSS天线起不到保护的作用）。
4、当5台GNSS的移动站和GNSS基准站间的可视距离超过2km时，通讯则需加装4G来实现。
5、5台移动站与基准站之间的距离，超过30km，则需配另一台基准站。
6、基座的材料要有刚性，以尽量减小风、桥梁自振引起的基座振动幅度等。
