光栅传感器由几部分组成？带你轻松看懂！
光栅式传感器指的是采用光栅叠栅条纹原理测量位移的传感器，它具有光学放大的作用，同时会发生误差平均效应，所以能够提高测量精度，光栅是利用光纤中的光敏性制作而成的。光栅传感器的应用前景极为广阔、在不少场所中我们都能看到它的应用场景。下面，我们就一起来了解一下光栅传感器由几部分组成吧！
光栅传感器的结构均由光源、主光栅、指示光栅、通光孔、光电元件这几个主要部分构成。
1、光源
钨丝灯泡，它有较小的功率，与光电元件搭配使用时，转换效率低，使用寿命短。半导体发光器件，如砷化镓发光二极管，还可以在范围内工作，所发光的峰值波长为，与硅光敏三极管的峰值波长接近，所以，有很高的转换效率，同样有比较快的响应速度。
2、光栅付
由栅距相等的主光栅和指示光栅组成。主光栅和指示光栅相互重叠，但又不彻底重合。两者栅线间会分开一个很小的夹角，便于于得到莫尔条纹。一般来说主光栅是活动的，它还可以单独地移动，也能够随被测物体而移动，其长短关键在于测量范围。指示光栅相对于光电器件而固定。
3、通光孔
通光孔是发光体与受光体的通路，一般来说为条形状，其长短由受光体的排列长短决定，总宽由受光体的高低决定。它是帖在指示光栅板上的。
4、受光元件
受光元件是用于感知主光栅在移动时产生莫尔条纹的移动，进而精确测量位移量。在挑选光敏元件时，要考虑到灵敏度、响应时间、光谱特性、可靠性、体积等因素。
光栅传感器接线方法
1，安全光栅传感器控制器根据继电器继电器进行自检，2220vAC接入至控制器
2，两个继电器输出当作控制器信号输出

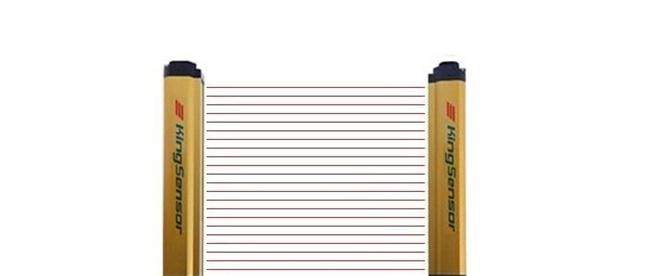

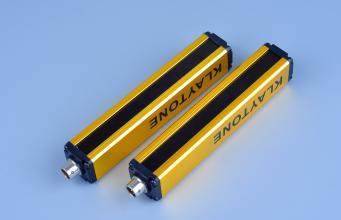

3，安全光栅输出os1和os2分别接入到光幕接收器的黑线和白线
4，指向自检EDM根据绿线接入到光栅接收器
5，接收机电源的正24vdc根据棕色线接入到控制器，负0v根据蓝色线接入到控制器。
6，光幕发射器根据黄线接入到控制器的光栅自检测试开关点。光栅发射器的24Vdc电压用棕色线接入，0VdC用蓝色线接入。
光栅传感器作用
光栅传感器能完成直线位移或者角位移的检测。
其精确测量输出的信号为数字脉冲，有着检测范围大，检测精度高，响应速度快的特点。比如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。
光栅传感器由几部分组成？看完本文的介绍以后，您对于光栅传感器是否又有了一个更加深刻的认识了呢？光纤光栅传感器在其他的众多领域中都有着较为多样的应用场景，和传统的机电传感器相比，它更安全、可靠，有着较高的灵敏度和测量范围。在传感器技术飞速发展的今天，相信光栅传感器的技术革新也即将到来，并能在更多的场景中有所应用
