粉尘浓度传感器工作原理，你看懂了吗？

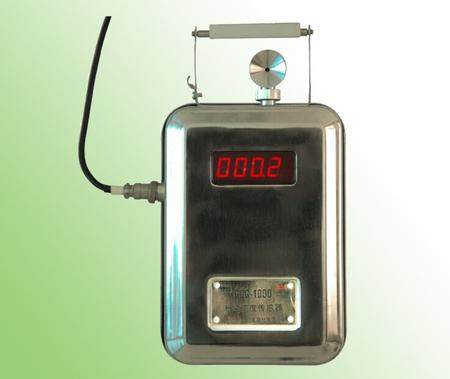

粉尘浓度传感器，通常是用在矿山、水泥厂等粉尘作业场所粉尘浓度的连续监测中，它是一种可以实现井下煤矿粉尘浓度监测的高科技传感器，特点是能够在自然风流状态下实时、连续、不间断的监测并显示井下粉尘浓度，轻松实现监测粉尘、降低粉尘浓度的效果。下面，我们一起来了解一下粉尘浓度传感器工作原理，来看看吧！
粉尘浓度传感器工作原理
外界空气在抽风机的吸力下按照迷宫式进气口进入到传感器暗室。空气中的浮游粉尘在暗室内得到激光发生器发出的平行光照射时，粉尘的散射光强度正比于质量浓度，该散射光按照光电转换器转换成光电流，经主控板的光电流积分电路转换成与散射光强成正比的光电脉冲数。计算脉冲数即可测出粉尘的相对质量浓度，按照标定在设置键盘上预设K值，工作时便可立即在数码显示屏上显示空气中的粉尘质量浓度(mg/m3)。
粉尘浓度传感器技术特点
技术特点
1、额定值工作电流小，极大的减轻了分站电源的负担，并可安装在距分站更远的位置，在额定值采样
流量的情况下，整机额定值工作电流≤120mA，较大工作电流≤180mA；
2、输入电压范围宽，可适用煤矿井下各种分站，仪器在输入电压12V～24VDC(本安电源)
的范围内均能正常工作；
3、测量精度高：选用分段式控制算法，按照不同的浓度大小自动选用不同的比例系数计算，与此同时增加了温度补偿功能，提升 了精确测量的精度；
4、具备自动校准零点功能，并可设置校准零点漂移的时刻；
5、具备软启动模式的功能，降低了仪器启动时对供电电源的冲击，较大启动电流≤130mA；
6、具备在线标定的功能，可以用CCGZ-1000型直读式测尘仪在线立即标定；
7、精确测量量程可按照需要设定为0－500mg/m3或0－1000mg/m3；
8、可精确测量瞬时粉尘浓度或平均粉尘浓度，平均粉尘浓度的精确测量时间可在1～3600秒范围内任意选
粉尘浓度传感器注意事项
1、采样流量误差不超过±2.5%。
2、输出信号：200～1000Hz频率，输出高电平大于3V(负载电阻为1.5kΩ)；RS485接口。
3、报警声级强度，在距其1m远处的声响信号的声压级不小于80dB(A)。
4、通讯波特率1200bps供电电压：DC12～24.5V，额定值工作电压DC18V
5、遥控范围距离不超过5m，角度小于120。
6、工作电流≤300mA。
7、报警显示值与设定值的差值不超过粉尘浓度精确测量相对误差要求（出厂默认调至6mg/m）。
看到这里，相信您对于粉尘浓度传感器的认识也能够更加深刻一些了！粉尘浓度传感器是一种智能型检测仪表、它具有报警点设置等功能，深受市场喜爱。而伴随着现代传感器科技技术水平的发展，粉尘浓度传感器的种类也越来越丰富，其性能也会更加稳定！
