浅谈光电编码器的分类及应用

Ellie 20210823

  • 增量式编码器
  • 光电编码器
什么是光电编码器? 光电编码器是广泛应用于工业控制和自动化领域里的一种数字化传感器，集光、机、电于一体，主要作用是把角度、位置等物理量利用光电效应原理转换成电信号加以输出，从而实现高精度测量及精密控制。

什么是光电编码器?

光电编码器是广泛应用于工业控制和自动化领域里的一种数字化传感器，集光、机、电于一体，主要作用是把角度、位置等物理量利用光电效应原理转换成电信号加以输出，从而实现高精度测量及精密控制。

光电编码器有哪些分类?

光电编码器可按照编码方式分为增量式和绝对式两种类型。

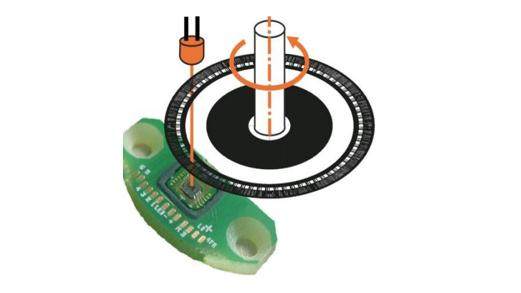

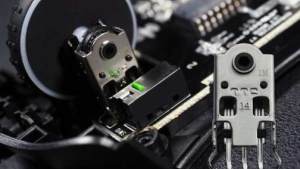

以普芮玛PCN2XAF系列产品为例，PCN2XAF系列是A和B通道数字输出的高性能增量式光电编码器。通过使用非常小的结构组件和超薄封装的红外LED 和光电检测IC，建立起了高质量的信号输出和紧凑的外形。产品具有体积小、响应速度快、信号稳定性高等优点。


绝对式编码器虽然能直接给出对应于每个转角的数字信息，便于计算机处理，但当进给数大于一转时，须作特别处理，而且必须用减速齿轮将两个以上的编码器连接起来，组成多级检测装置，使其结构复杂、成本高。

光电编码器的应用

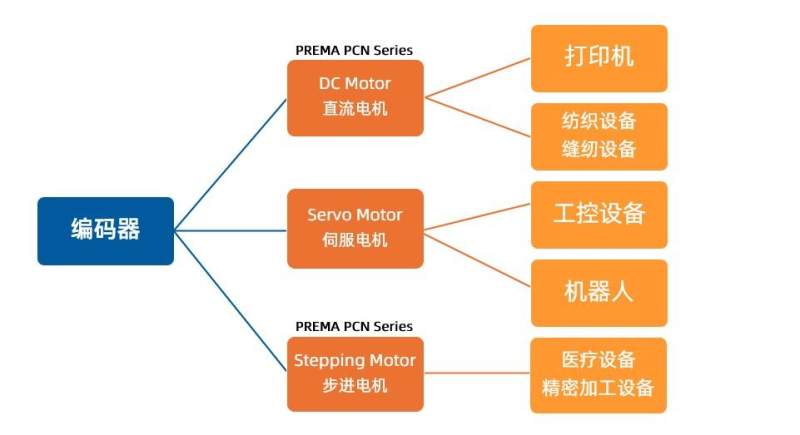

由于光电编码器可为工程师提供旋转或移动物体的位置、方向、速度及距离等多种数据，因此其在运动控制中尤为常见。运动控制离不开电机，也就是说，有电机闭环控制的地方就会有编码器。编码器的主要应用包括：机器人技术、工控设备、办公设备以及纺织设备等。


光电编码器在打印机中的应用

随着人们生活水平的提高，高质量的打印需求日益增多，打印设备的好坏与电机检测密不可分 。下面以普芮玛PCN2XAF系列产品为例，向大家介绍光电编码器在打印机中的应用。

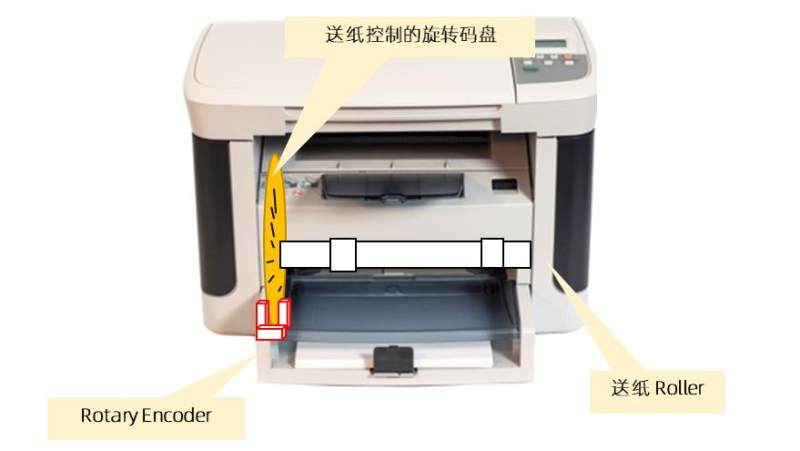

PCN2XAF系列产品可检测打印机中纸张移动的距离，当页面内容打印结束后，编码器反馈数据并传递“信号”给电机，由电机控制搓纸轮（Roller）移动，以达到送纸的作用。


普芮玛PCN2XAF系列产品采用相位阵（Phase Array）技术，使产品的响应频率、工作温度、分辨率以及可靠性等特性都得到极大的提升，能很好的满足人们对高质量打印的需求。

PCN2XAF系列产品主要特性

  • Gap 间隙：2.0 mm

  • Height 高度：7.35 mm

  • Incremental output 增量输出：Digital output (A, B 2-Channel) 数字输出(A, B 通道)

  • Frequency 响应频率：300kHz (Max)

  • Installation Method 安装方式：Standard or screw mounting 标准型或螺丝型固定

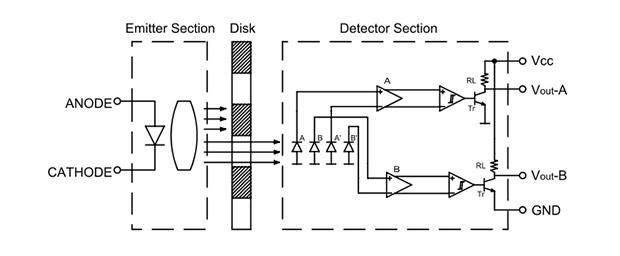

产品原理图

PCN2XAF系列产品现已量产，有多种规格可供客户选择，如需申请样品请邮件至prema@prema.com.cn，或致电0512-67268928。访问官网www.prema.com.cn，即可了解更多产品信息。
