西湖系统超声波液位计输出总是波动怎么回事？

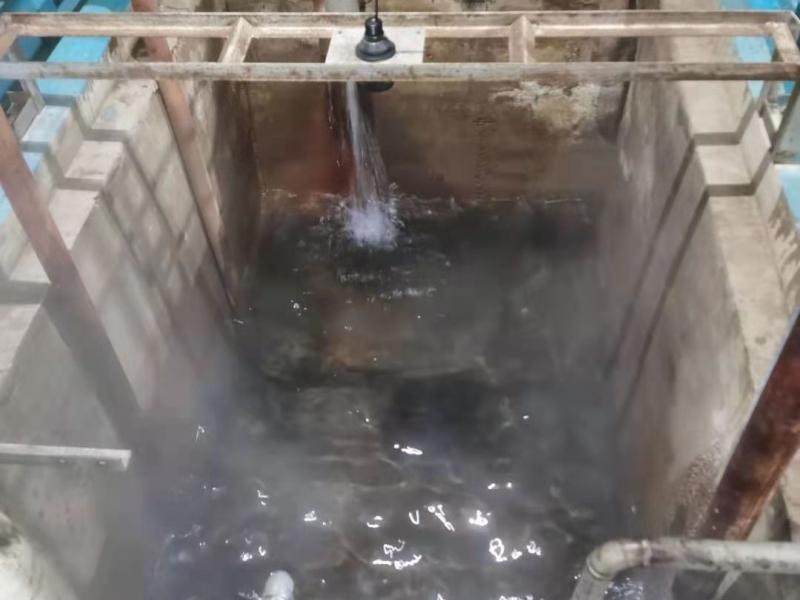

2021年7月萧山水务从杭州安布雷拉购买了一台的西湖系列二线制超声波液位计，最近，出现了一个怪象：当水面没有变化的情况下，后端PLC上看到的数据会在5-10个厘米之间波动。而这个波动很有规律，如果现在水位是1.58米，PLC上会在1.54-1.62米之间来回波动。但是同步观察现场的超声波液位计，现场超声波液位计测量显示数值却只有1厘米变化（这个1厘米的变化是属于正常误差范围）。

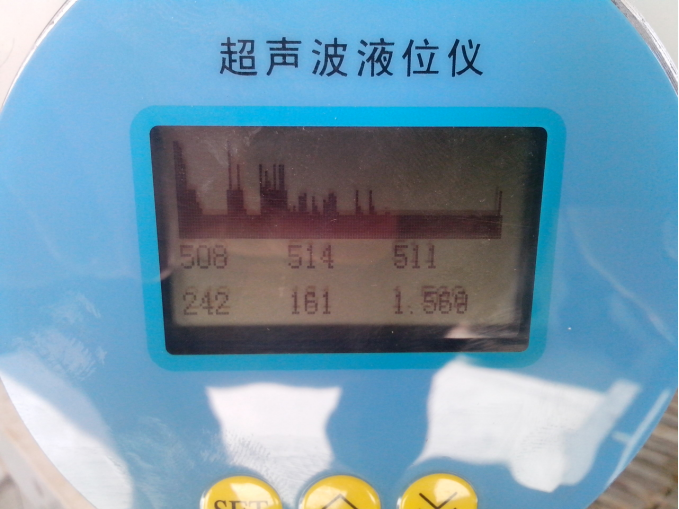

技术来到现场查看了，点击进入回波曲线菜单观察，回波也是正常的。
那么PLC上的数据波动是怎么造成的呢？我们开始排查。
第一步先用万用表测量接线，是2×1.5平方毫米的屏蔽线，离PLC柜的距离是50米，电阻正常，接地也接了。查看液位计的显示屏回波曲线图，也看不到电磁干扰的痕迹，没有发现问题。

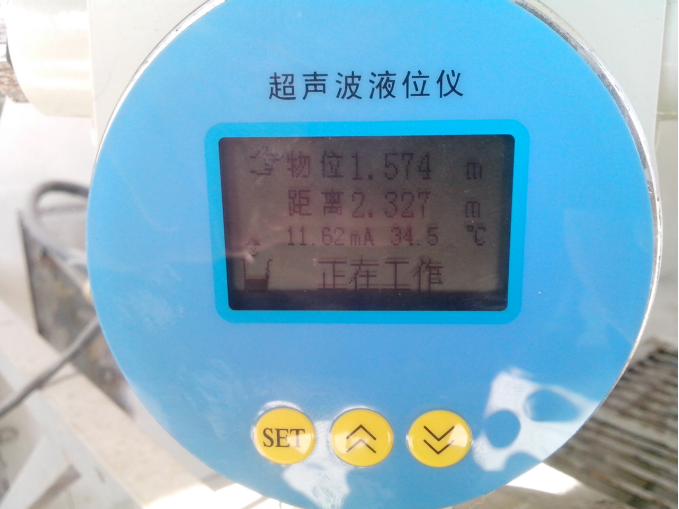

第二步用 万用表串联到超声波液位计的4-20ma输出线上，发现 输出电流是在波动，电流不稳定，这就造成了PLC上数据的波动，终于找到了问题所在！同时观察液晶屏显示，液晶屏上显示的输出电流数值在11.60-11.65mA之间波动。跟实际电流输出不一样。这是为什么呢？
我们用万用表测量超声波液位计端子上的电源电压，是16.9VDC：供电电压过低了，也就造成输出电流的波动。二线制超声波液位计工作电压最低要在19VDC以上，现场供电电压是16.9VDC，达不到最低电压，所以才会出现输出电流一直波动的现象。
接着我们顺着超声波液位计的接线查到PLC控制柜，结果发现控制柜的220VAC转24VDC的开关电源带的负载太多了，造成给仪表的供电电压过低，产生了总是波动的现象。问题找到了，解决也就不是难事。
杭州安布雷拉自动化科技有限公司专业生产超声波液位计,多普勒流量计,明渠流量计,流速仪,超声波换能器,便携式流量计,雷达液位计,超声波传感器,超声波探头,如有技术问题探讨请咨询：曾工18668003652。
