EMC对策产品:TDK推出用于高速差分传输应用的业内最小薄膜共模滤波器
● 全新共模滤波器系列实现了业内最小*尺寸，采用了TDK专有的导线圈精细图案（0.45 x 0.3 x 0.23 毫米 – 长x 宽 x 高）
● 具备高速差分传输噪声控制特性和高共模衰减特性

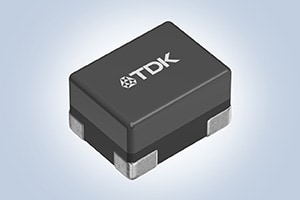

TDK 株式会社推出用于高速接口差分传输应用的全新TCM0403T系列降噪共模滤波器（0.45 x 0.3 x 0.23 毫米 – 长x 宽 x 高）。该系列产品于2023年6月起开始量产。
近年来，随着数码电子设备的复杂程度和多功能性不断提高，传输信号的速度也随之加快。相关设备发出的高频噪声会对其它设备产生影响，进而降低通信质量。
该系列的TCM0403T-200-2P-T210 和 TCM0403T-080-2P-T210 产品的差分插入损耗截止频率可达到8 GHz或更高，可支持最高12 Gbps的传输速度。作为抑噪对策的重要指标之一，该系列产品的共模衰减特性与传统滤波器相比得到了显著提升。TCM0403T-200-2P-T210产品在2.4 GHz的频率下可达到42 dB或以上的高共模衰减，而TCM0403T-080-2P-T210产品在5.0 GHz的频率下可达到34 dB或以上的高共模衰减。
导线圈图案采用TDK专有的精细图案排列设计，应用了薄膜法以及TDK磁头研发过程所中积累的技术。该款业内最小的共模滤波器将为电子设备的小型化、纤薄化和轻量化提供支持。
为了控制未来差分传输线路中预期将大幅增加的辐射和外生噪声，TDK将继续开发小型薄膜共模滤波器，提供优质服务，推动无线通信系统的高质量发展。
*截至2023年6月，来源：TDK
主要应用
● 适用于智能手机、平板电脑、穿戴式设备等的高速接口
● USB3.0/3.1/3.2，HDMI2.0/2.1，显示端口/eDP，MIPI D-PHY
主要特点与优势
● 采用薄膜法实现了业内最小尺寸（0.45 x 0.3 x 0.23 毫米 – 长x 宽 x 高），减少安装空间
● 具备高速差分传输噪声控制特性和高共模衰减特性

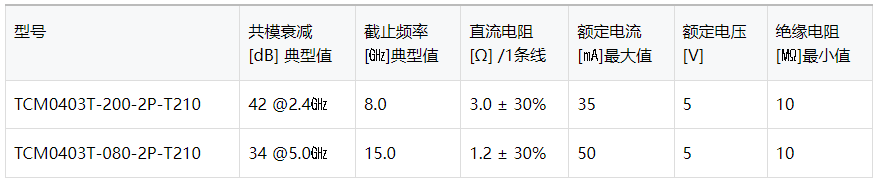

关键数据
