Nordic Semiconductor推出多功能nPM1300电源管理IC
nPM1300 PMIC将基本功能集成到紧凑型封装中，从而简化了电源管理系统设计。其搭配的评测套件在与nPM PowerUP PC应用一起使用时，无需编码，则简化了评测和实施工作。
本文引用地址：http://www.eepw.com.cn/article/202307/448221.htm

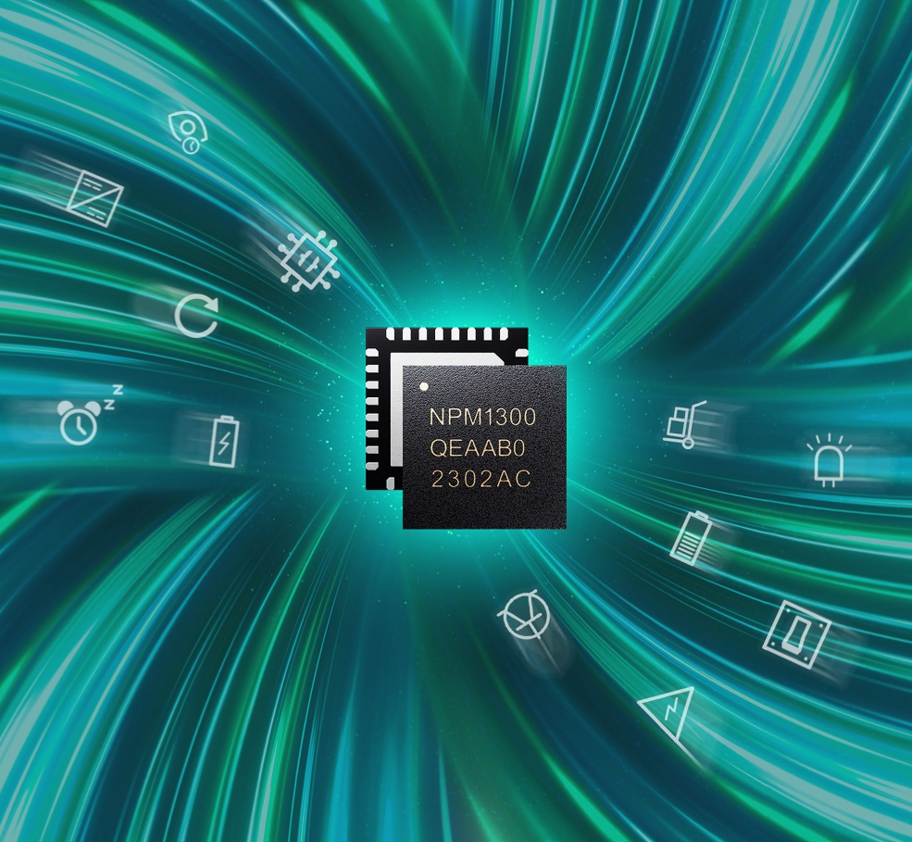

挪威奥斯陆 – 2023年7月3日 – Nordic Semiconductor 宣布推出nPM1300™电源管理集成电路（PMIC），该产品具有两个超高效降压转换器、两个负载开关/低压差电压转换器（LDOs）并集成了电池充电功能，适用于电池驱动的应用。nPM1300将通常需要五个或更多分立元件的电路组合到单个芯片中，从而减省了终端产品的物料清单（BoM）。Nordic同时推出的nPM1300评测套件（EK）和nPM PowerUP PC应用程序，使开发人员不需要编写任何代码即可简便地评测、配置和实施nPM1300 PMIC。
这款PMIC还为低功耗无线应用带来了独特的系统管理功能和精确的电量计量功能。nPM1300独特的基于算法的电量计量功能，使用电压、电流和温度监测，比基于电压的电量计量具有更高的准确性，并且PMIC自身的功耗大大低于库伦计数器型电量计。Nordic是率先在高精度和低功耗之间实现这种平衡的公司，至今还没有其他PMIC产品可以与之匹敌。
Nordic公司PMIC产品总监Geir Kjosavik表示：“我们推出nPM1300产品帮助开发人员轻松地为低功耗产品添加紧凑型优化电源管理解决方案，不再需要使用五、六个分立组件来从头开始设计系统管理功能。同样地，我们还通过配套的评测套件来简化了PMIC评测和开发。这款套件和nPM PowerUP应用程序使得开发人员可以快速进行设置，最大限度地降低应用功耗，而不需要编写任何软件。”
对于使用Nordic nRF52®和nRF53®系列，以及最近发布的nRF54H20™先进无线多协议系统级芯片（SoC）的开发人员，nPM1300是满足电源管理需求的完美选择。这款PMIC还适合为基于nRF9160™ SiP蜂窝物联网的应用实现电池充电功能，使用PMIC的未调节输出为nRF9160内部降压稳压器供电。
这款PMIC经优化具备了更高的效率和更紧凑的尺寸，并可通过兼容I2C的TWI进行配置。这个接口让配置一系列高级系统管理功能变得更简捷，包括带一两个按钮的集成硬复位功能、精确的电池电量计量、系统级看门狗、断电警告和重启。在传统设计中，这些功能通常是作为离散组件实现的，但在nPM1300中，它们是作为片上功能存在的。
nPM1300 PMIC外部供电电压为4.0 ~ 5.5 V，电池供电电压可低至2.4 V。两个电源轨由独立的 DC/DC 降压转换器调节，这些转换器可配置在 1.0 至 3.3 V 之间，最大电流高达 200 mA。 另外两个电源轨用作负载开关（从外部电源切换电流高达100 mA），但当直接由nPM1300供电时，也可以用作LDO。作为LDO运行时，这些电源轨输出可在1.0至3.3 V之间配置，最大输出电流为50 mA。非稳压输入电压也可由 nPM1300 的输出提供。
nPM1300采用线性充电模块为单节锂离子、锂聚合物和磷酸铁锂电池充电。该模块支持高达800 mA的充电电流和可编程的3.5至4.45 V终端电压。电池充电器具有自动热调节功能，可以编程设定充电过程中的最高芯片温度。
nPM1300 PMIC还具有以下特性：USB端口检测功能（通过标准USB自动限制电流为100 mA或500 mA，或者通过USB-C自动限制电流最高为1500 mA电流）；动态电源路径管理（如果移除主电源，自动切换到电池电源）；带有可编程唤醒定时器的超低电流出厂模式和休眠模式。这款PMIC还具有三个LED驱动器和五个GPIO（可以重新利用将控制线导向时间关键型控制功能以替代串行命令）。nPM1300应用实例包括先进可穿戴设备和便携式医疗应用。
nPM1300 EK使得开发人员能够轻松地评测和配置PMIC而不需要进行任何编码。通过将EK连接到nRF Connect for Desktop（针对Nordic产品的跨平台开发软件）中的nPM PowerUP应用程序，用户可以通过直观的图形用户界面（GUI）简便配置nPM1300，而后将配置移植到物联网应用的SoC或微控制器上。
这款EK具有两个用于数据和电源连接的USB-C连接器，用于带或不带内部NTC热敏电阻之电池的JST电池连接器，以及用于接入nPM1300所有连接的公引脚接头。此EK的三个LED和四个按钮可用于评测nPM1300的GPIO和LED驱动器功能。
Nordic现在通过分销合作伙伴提供nPM1300 EK，并将于2023年10月开始批量生产QFN和CSP封装nPM1300 PMIC，客户可通过Nordic销售渠道获取样品。
