inTEST 热流仪车规级芯片高低温冲击测试

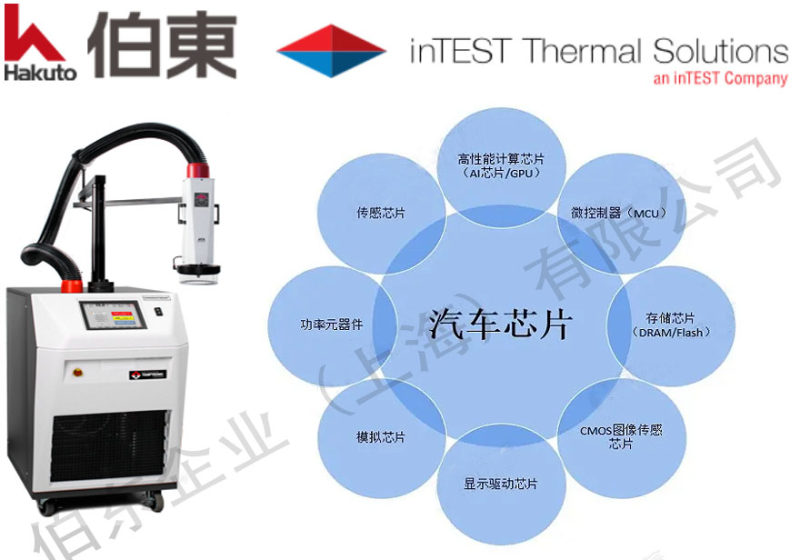

不同于传统消费电子产品, 车规芯片前期的开发及验证期可能长达3年, 相关研发费用和时间成本高昂, 从而需要更快地响应不断变化的车辆架构和严苛的产品上市时间. 上海伯东美国 inTEST ThermoStream 热流仪满足汽车半导体行业更严格及更高效的测试要求, 可以对微控制单元 MCU, 传感器和存储器 DRAM 等车载芯片进行快速高低温冲击测试, 极大节约了客户研发成本！
在车规级芯片可靠性测试方面, 上海伯东美国 inTEST 高低温测试机有着不同于传统高低温冲击试验箱的独特优势:变温速率快, 每秒快速升温 / 降温18°C
在 - 40℃ 到+125℃ 温度范围, 变温速率约 10 S 或更少, 非常适合检测车规级芯片在极端温度下的失效性分析.实时监测待测元件真实温度, 亦可随时调整冲击气流温度, 可针对 PCB 电路板上众多元器件中的某一单个IC, 单独进行高低温冲击, 而不影响周边其它器件.
车规级芯片高低温测试案例: 上海伯东客户某半导体芯片设计公司自主研发车载芯片, 要求在温度范围 - 50 ℃~ 150 ℃ 时搭配模拟和混合信号测试仪, 在电工作下检查不同温度下所涉及到的元器件或模块各项功能是否正常. 经过伯东推荐使用 inTEST 高低温测试机 ATS-545, 测试温度范围 -75 至 +225°C, 输出气流量 4 至 18 scfm, 温度精度 ±1℃, 通过使用该设备, 大幅提高工作效率, 并能及时评估研发过程中的潜在问题, 使产品符合汽车安全的电子产品标准!
车规级芯片高低温冲击测试方法
采用美国 inTEST 专利 DUT (测试元件) 方法, 可使被测芯片的温度与设定温度达到一致, 实现自动控制压缩空气温度的功能. 依靠这个功能, 温控箱的形状, 被测芯片的发热量, 工作空气吹到检查对象的路径, 都不会影响对被测芯片的温度控制.
1. 将被测芯片或模块放置在测试治具上, 将 ATS-545 的玻璃罩压在相应治具上 ( 产品放在治具中 ).
2. 设置需要测试的温度范围.
3. 启动 ThermoStream ATS-545, 利用空压机将干燥洁净的空气通入高低温测试机内部制冷机进行低温处理, 然后空气经由管路到达加热头进行升温, 气流通过玻璃罩进入测试腔. 玻璃罩中的温度传感器可实时监测当前腔体内温度.
4. 在汽车电子芯片测试平台下, 高低温测试机 ATS-545 快速升降温至要求的设定温度, 实时检测芯片在设定温度下的在电工作状态等相关参数, 对于产品分析, 工艺改进以及批次的定向品质追溯提供确实的数据依据.
在芯片测试中, 可为测试计划确定相应的要求, 如温度循环实验, 不同等级的温变范围及温差循环数等. inTEST 热流仪可根据预先设定的温度范围, 实现快速的温度冲击, 如温度范围 -40℃～125℃, 可分别设置低温 -40℃, 常温 25℃ 及高温 125℃, 热流仪将按照先后顺序自动进行相应测试. 针对不同的测试应用, inTEST 可通过每秒快速升温或降温 18°C, 为车载模块或电路板中的某一单个器件提供精确且快速的环境温度.
上海伯东美国 inTEST 始终努力探索多样的温度控制应用系统, 以支持汽车行业的未来!为您的射频, 微波, 电子和高功率设备进行高低温测试, 设备检测和故障分析.
鉴于客户信息保密, 若您需要进一步的了解车规级芯片高低温测试, 请参考以下联络方式
上海伯东: 叶小姐 1391-883-7267 ( 微信同号 ) qq: 2821409400
现部分品牌诚招合作代理商, 有意向者欢迎联络上海伯东 叶小姐 1391-883-7267
