HT3163 宽电压3V-18V供电、AB/D类切换40W单声道音频功放IC应用方案

电子创新网 20230708

蓝牙音箱

引言

D类功放芯片因其高效率、贴片小尺寸封装等优点，在便携式音频产品上已经成为应用主流。然而D类功放芯片干扰FM收音系统仍然是一个行业难题。多年前国内芯片原厂就陆续推出F类音频功放系列-即带AB/D类切换功能的音频功率放大器，在音频系统处于FM/AM收音播放模式的时候，功放芯片切换到AB类模式，可以避免收音干扰；另外模式播放的时候，功放芯片处于D类模式，高效率提高电池续航能力。F类音频功放芯片在低电压如1/2节锂电池供电的音频产品上应用已经相当广泛，输出功率较小，在20W/4欧以内。能够满足更宽泛电压应用、更大功率的F类音频功放芯片，则一直处于空白。

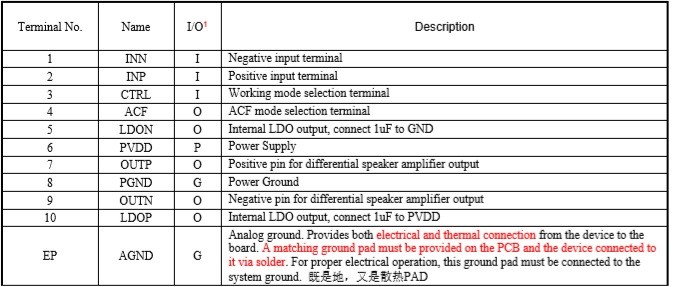

深圳市永阜康科技有限公司针对带收音功能的户外蓝牙音箱、车载音频系统的应用痛点，推广一款无需散热器贴片ESOP-10简易封装、内置防破音AB类/D类切换单声道40W音频功放IC-HT3163。在D类模式，18V供电、THD+N=10%条件下，能够持续提供40W/4Ω功率输出。在AB类模式，12V供电、THD+N=10%条件下，能够持续输出17W/4Ω功率。能通过一个主控IO口实现关断、开启、D类/AB类、防破音开启/关闭等各种模式的切换，节省蓝牙主控的资源；其3V-18V宽泛的工作电压，满足1-3节锂电池、12V铅酸电池的应用；根据不同喇叭腔体三种防破音可选，满足不同消费群体的音质需求；扩频工作模式方便EMI认证测试；输出无滤波节省外围成本；采用ESOP-10贴片封装，外围元器件少，应用加工简单。

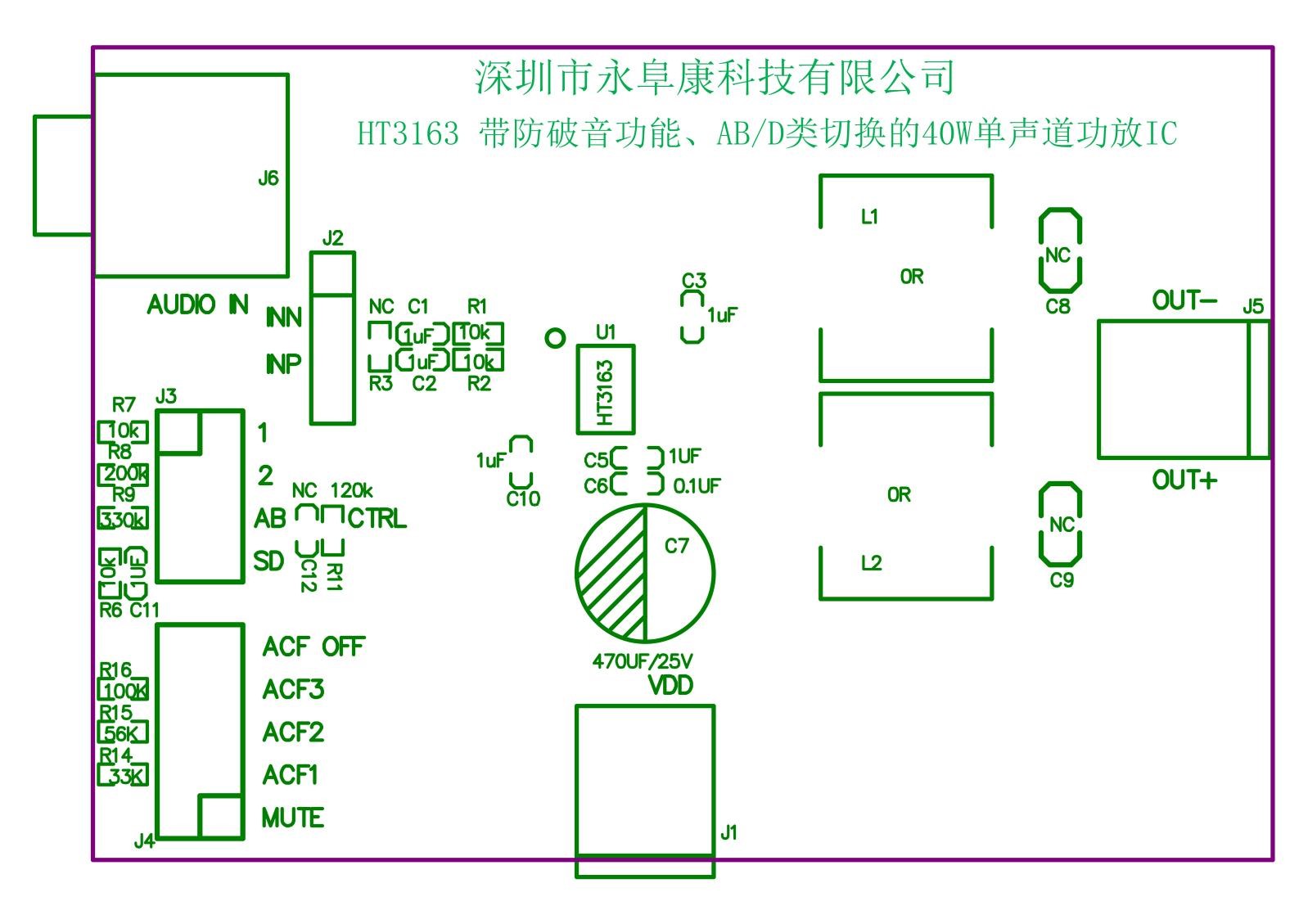

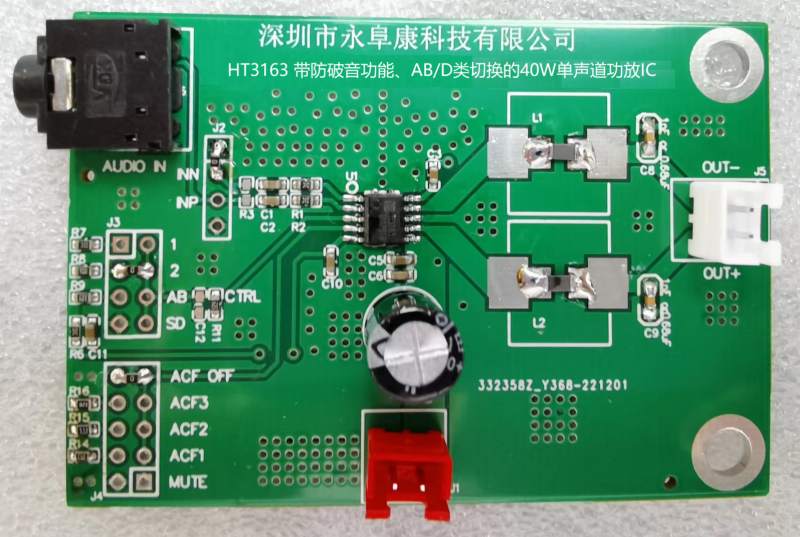

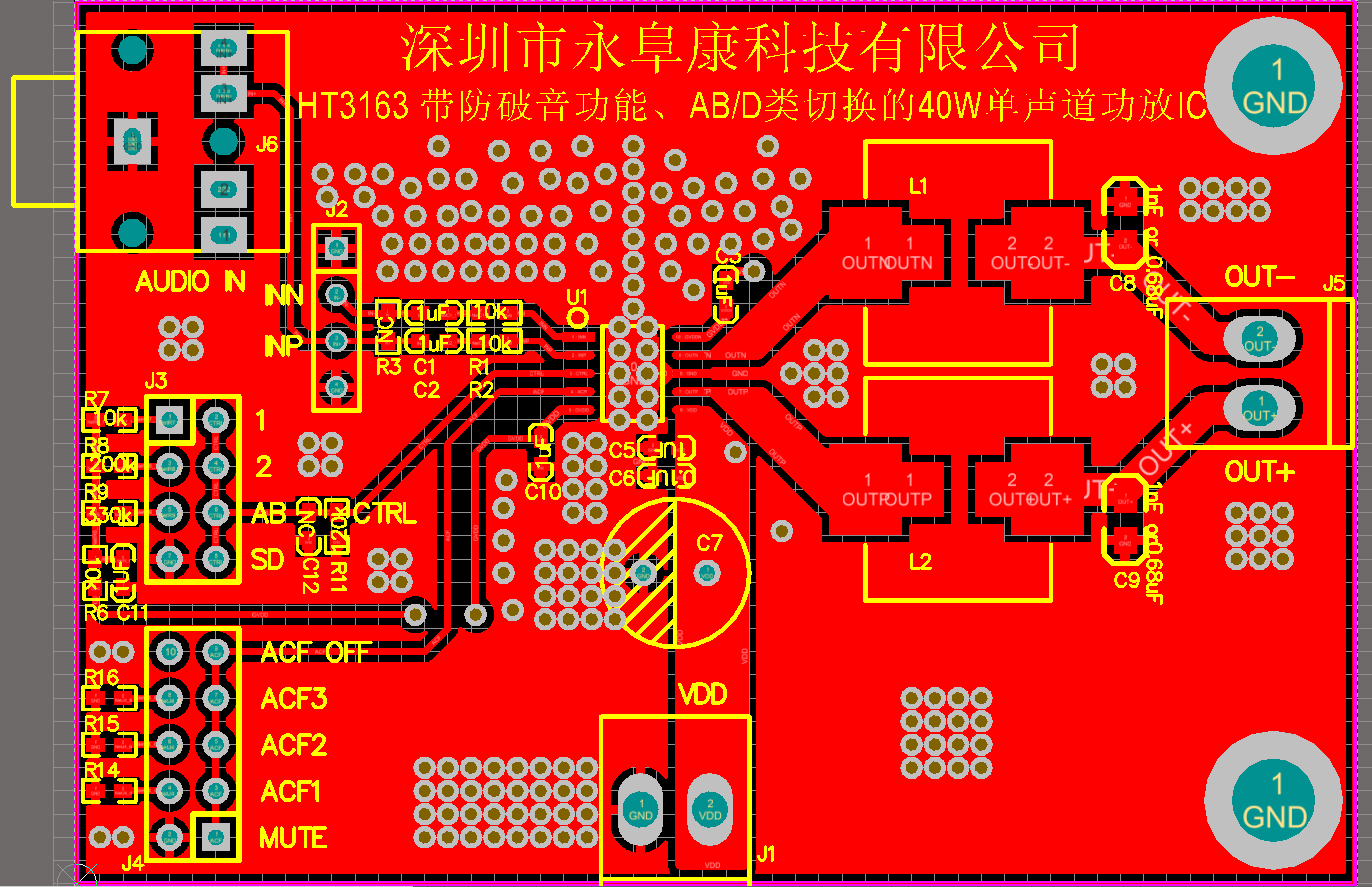

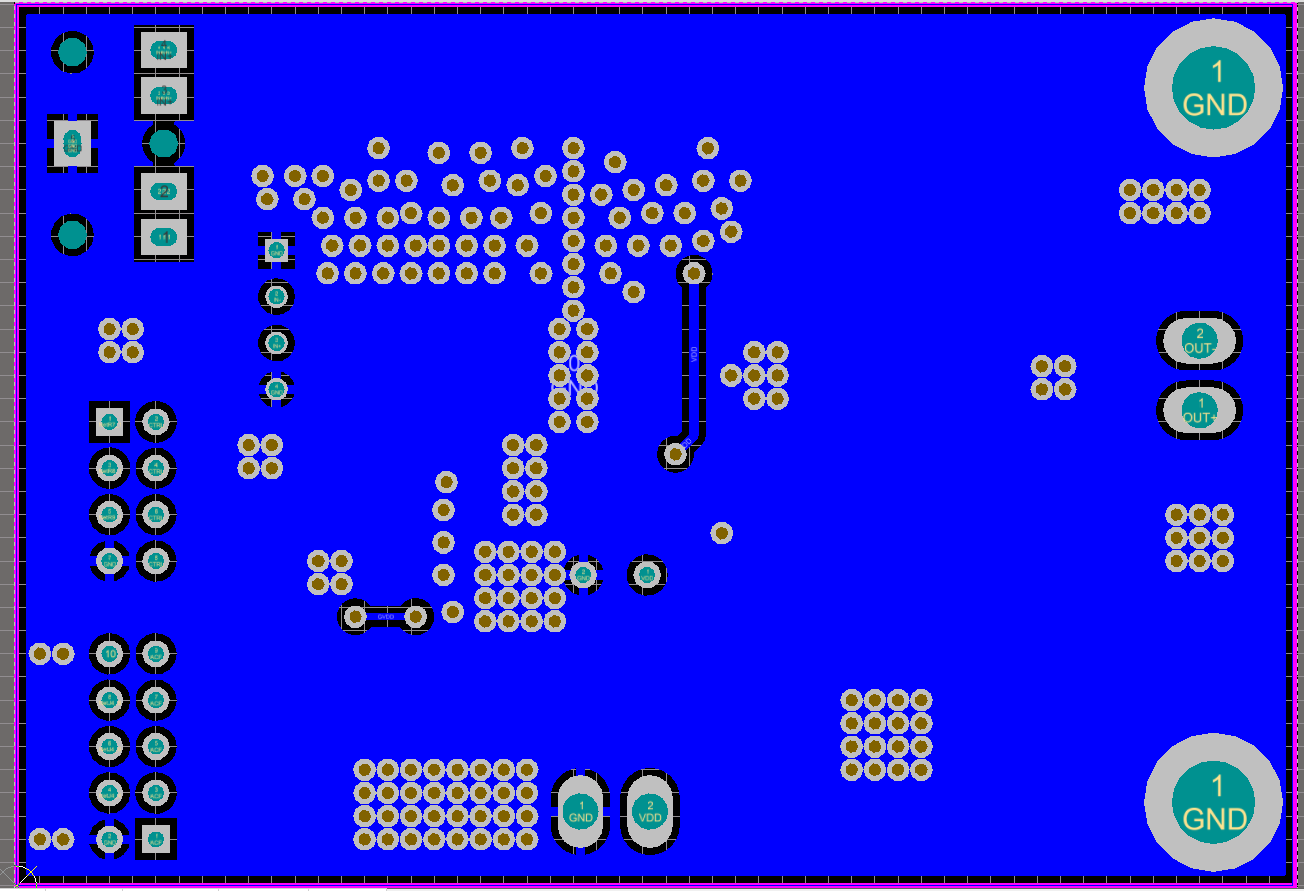

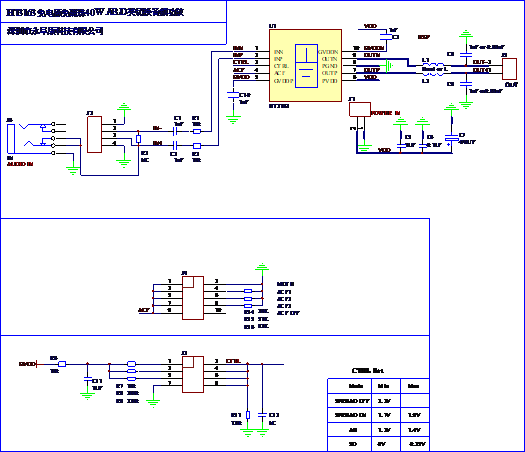

典型应用

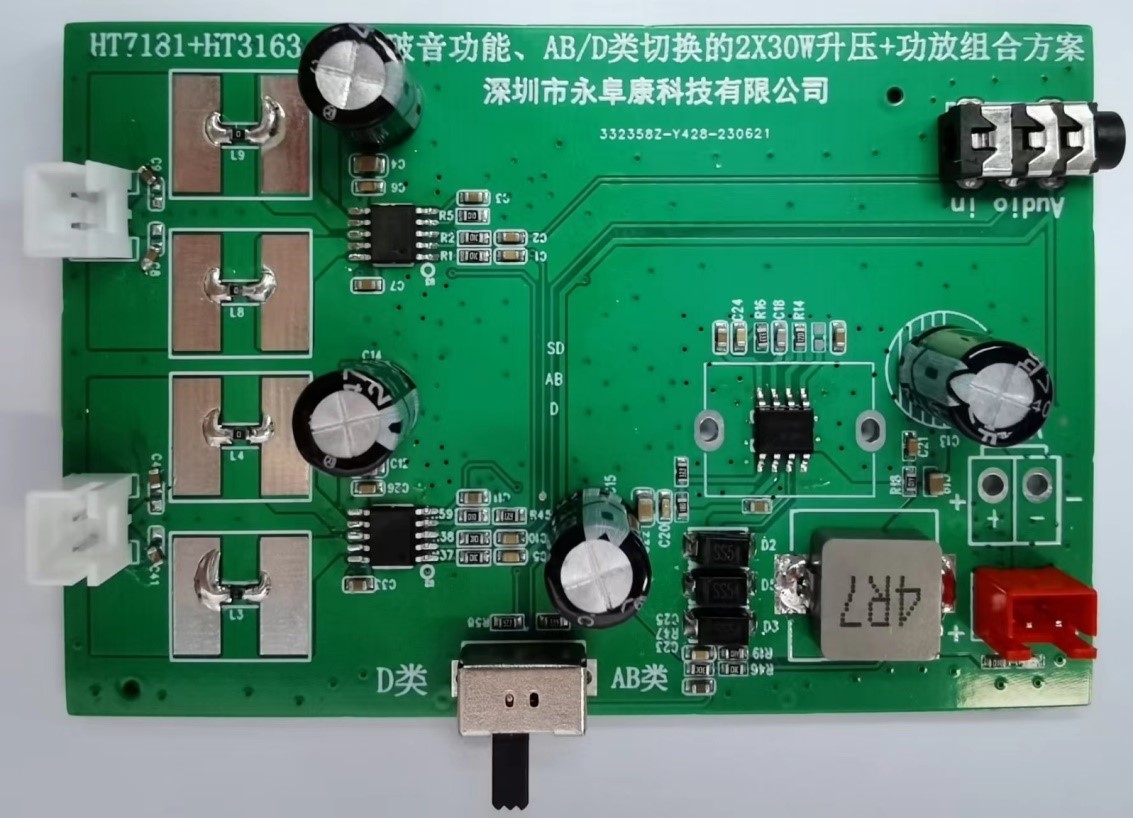

针对2-3节锂电及铅酸电池供电的蓝牙音箱产品，HT3163搭配升压芯片HT7181/7182系列组成功放升压组合方案，无需外围MOS管、升压效率最高达90%，外围简单、应用方便。

升压芯片参数介绍
