第一节Lora的原理与常识
本版本不讲解该部分，如有需要，请联系微信公众号客服，以便再版时更新。
第二节硬件解读
本版本不讲解该部分，如有需要，请联系微信公众号客服，以便再版时更新。
第三节CubeMX配置

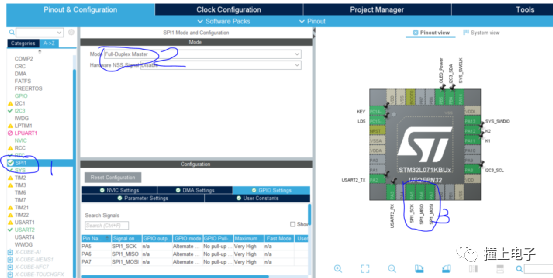

第一步：配置SPI引脚，操作如下：
第二步：配置PA4为输出模式，并初始化为低电平，使其一直片选Lora模块，并配置好用户标签，如下图：
第四节MDK代码

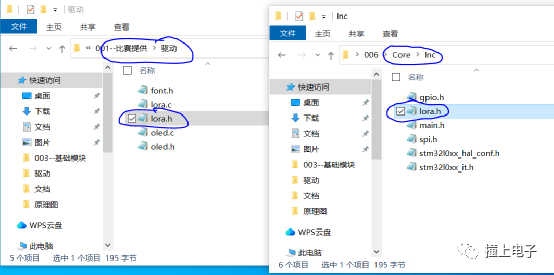

第一步：将比赛提供的lora.h文件添加到“项目/Core/Inc”文件夹中。如下图：

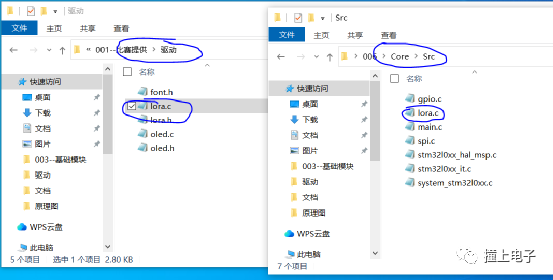

第二步：将比赛提供的lora.c文件添加到“项目/Core/Src”文件夹中。如下图：

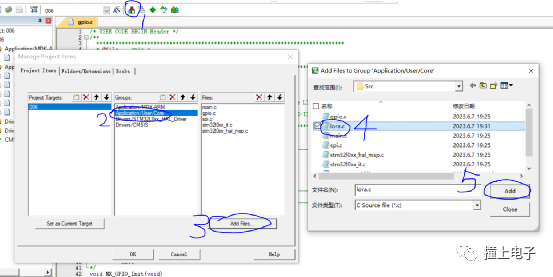

第三步：添加lora.c文件到项目，如下图：

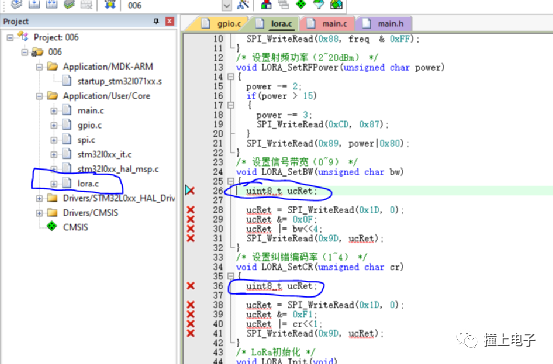

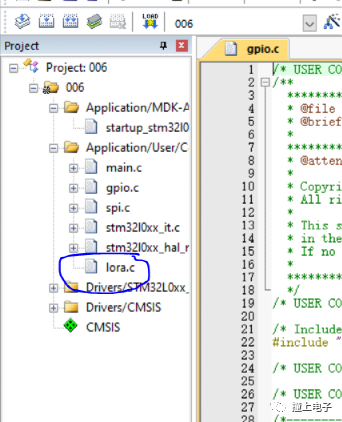

第四步：查看是否添加成功，当项目中显示如下时，代表添加成功。

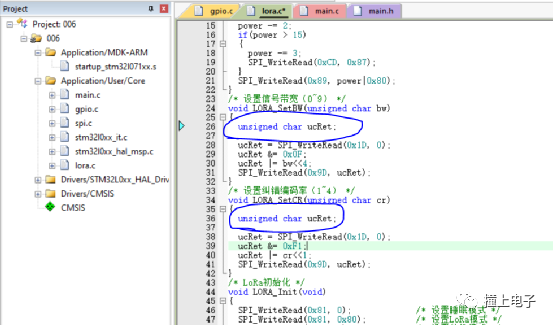

第五步：编译的时候，uint8_t报错，我们需要将其修改为：unsigned char即可，如下图：

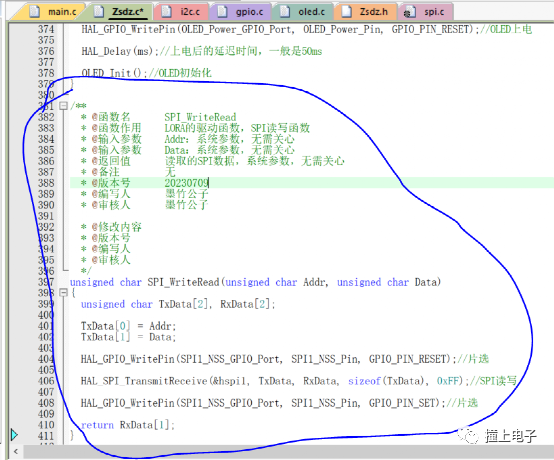

第六步：在Zsdz.c中编写Lora的SPI驱动。如下图：

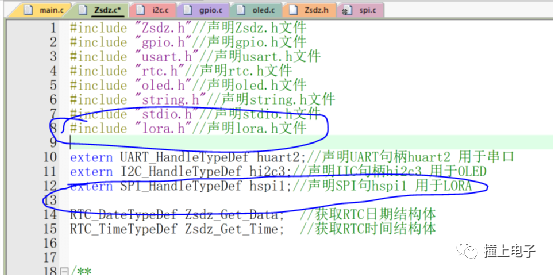

第七步：引用lora的头文件，如下图：

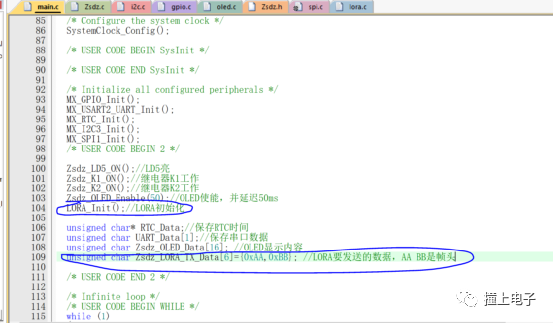

第八步：初始化Lora模块，如下图：

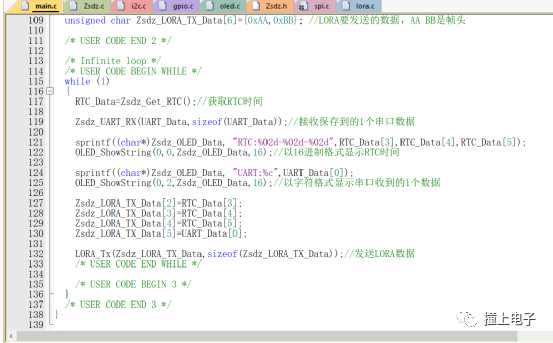

第九步：编写Lora发送相关代码，如下：
第五节 实验现象
注意：
1，请用USB线连接电脑与开发板。
2，请选择A开发板。
3，请和LORA接收程序一起使用
现象：
1，继电器K1和K2吸合。
2，LED灯LD5亮。
3，OLED第一行显示RTC时间。
4，OLED第二行显示串口(波特率9600，ASCII格式)接收到的数据。
5，LORA发送RTC数据和串口数据同步到B开发板。
来源：撞上电子微信公众号
