普拉迪大型一体化压铸车身CNC解决方案亮相上海压铸展

机械设备之家 20230715

一起来感受普拉迪展位的热闹与工业母机的魅力吧~

　　【机床商务网栏目企业参展】结束了上海双展，

普拉迪重型龙门持续巡展中！

　　双五轴头桥式龙门、

　　重型动梁龙门、

　　一体压铸车身结构件

　　加工解决方案，

　　就在普拉迪展位！

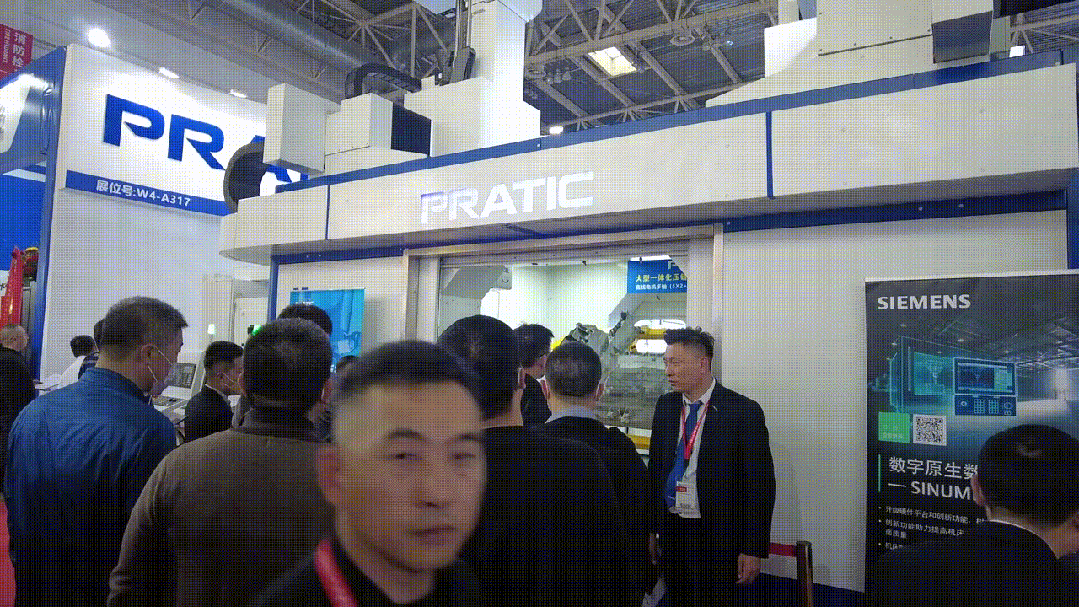

　　一起来感受普拉迪展位的热闹

　　与工业母机的魅力吧~

# 普拉迪 # 七月展会一览

上海国际压铸展

　　■ 展览时间

　　2023年7月12-14日

　　■ 展馆地点

　　上海新国际博览中心

　　■ 展位号

　　N2馆 D31

青岛国际机床展览会

　　■ 展览时间

　　2023年7月18-22日

　　■ 展馆地点

　　青岛国际博览中心

　　■ 展位号

　　S1馆 B297

参展设备一览

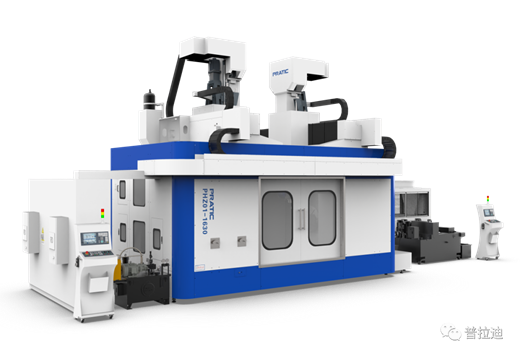

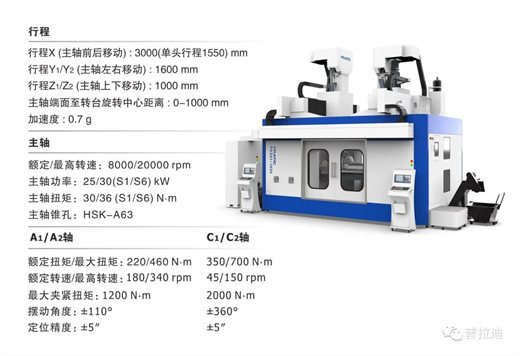

　　PHZ双横梁双五轴头龙门

　　◆采用双横梁、双五轴头搭载四轴转台结构。一次装夹可完成复杂曲面工件的多面加工

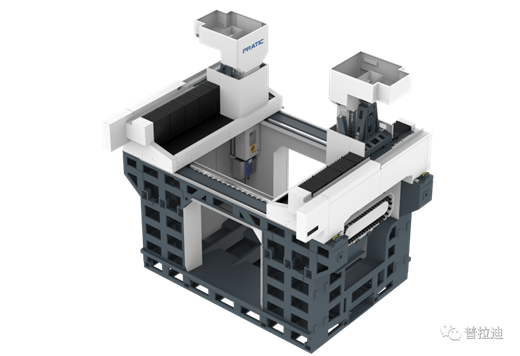

　　◆床身采用一体式“U”型结构，刚性高。左右床身顶面支承整个机床的Y轴和Z轴运动的全部部件，桥式结构设计，实现运动部件轻量化

　　◆X/Y轴均采用直线电机传动、Z轴采用滚珠丝杆加氮气平衡缸结构以达到高速进给，X/Y轴最大进给速度可达100m/min，Z轴最大进给速度可达60m/min，三轴最大加速度可达0.7g

　　◆采用普拉迪自主研发的AC08-HSK63高精度五轴头,主轴转速为20-20000r/min,主轴最大输出扭矩(S1/S6)30/36 N.m，主轴电机功率(S1/S6)25/30Kw

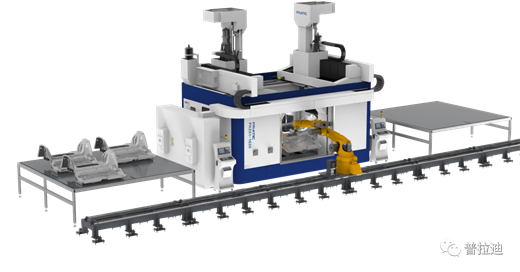

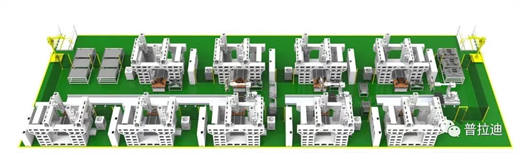

　　◆可组成自动化产线，实现集约化、智能化生产

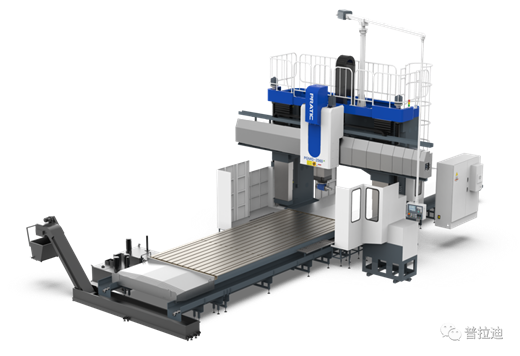

PGMG重型动梁龙门

X/Y/Z行程	6200/3700/800mm
W轴行程	1300mm
主轴锥孔	BT50
主轴转速	6000rpm
主轴功率	22/26kW
输出扭矩	620/760Nm

　　◆滑鞍配置7个滑块，抗震性能好；横梁截面大，导轨跨距大；左右立柱采用1350*750大截面箱体结构，机床刚性强。◆该机床为横梁移动，工作台移动结构。横梁位移为超高工件的加工提供便利。W轴标配光栅尺。

　　◆采用400×400mm方滑枕，抗扭刚性较强，抗震性好。

　　◆进口刚性大扭矩主轴，最大主轴转速6000rpm，主轴最大功率30kw，最大扭矩可达854Nm。

　　◆可选配各种附件头、角度头。

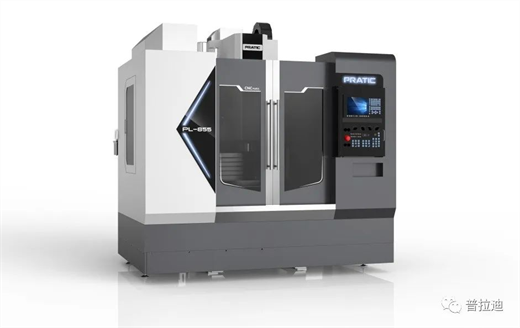

　　PL855立式加工中心

　　◆整机采用A字形跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性更好。

　　◆12000rpm主轴采用加大电机，并自带刹车伺服马达直接驱动，执行高速铣削或钻孔时，稳定可靠。

　　◆根据不同行程，分别采用35#45#55#滚柱导轨，切削刚性高。

　　◆高品质部件，保证高精度：控制器系统采用发那科/西门子/三菱品牌。三轴轴承采用P4级日本NSK/NACHI品牌。三轴丝杆采用C3级台湾上银品牌。

　　更多令人期待的精彩展品与惊喜

　　等您亲临普拉迪展台体验！
