硅压阻式压力传感器的应用详细说明
随着社会的发展，越来越多的电子产品出现在小伙伴们面前，传感器的应用广泛，今天，就让传感器那些事带大家一起来了解一下硅压阻式压力传感器的应用的具体知识。

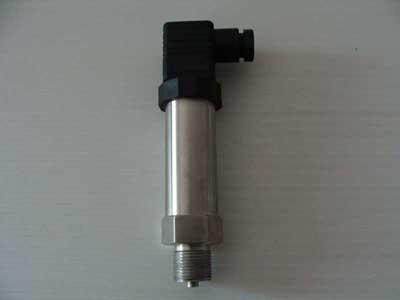

硅压阻式压力传感器的应用
硅压阻式压力传感器是利用单晶硅的压阻效应制成的。在硅膜片特定方向上扩散4个等值的半导体电阻，并连接成惠斯通电桥，如图3.1所示，作为力——电变换器的敏感元件。当膜片受到外界压力作用，电桥失去平衡时，若对电桥加激励电源(恒流和恒压)，便可得到与被测压力成正比的输出电压，从而达到测量压力的目的。
硅压阻式压力传感器都由3个基本部分组成：①基体，直接承受被测应力;②波纹膜片，将被测应力传递到芯片;③芯片，检测被测应力。芯片是在硅弹性膜片上，用半导体制造技术在确定晶向制作相同的4个感压电阻，将他们连成惠斯通电桥构成了基本的压力敏感元件。
膜片即是力敏电阻的衬底，又是外加应力的承受体，所以是压力传感元件的核心部分。在硅膜片上的背面要用机械或化学腐蚀的方法加工成中间很薄的凹状，称为硅杯，在它的正面制作压阻全桥。如果硅杯是圆形的凹坑，就称为圆形膜片。膜片还有方形、矩形等多种形式。当存在外加应力时，膜片上各处受到的应力是不同的。4个桥臂电阻在模板上的位置与方向设置要根据晶向和应力来决定。
膜片的设计和制作决定了传感器的性能及量程。是一种充油封装结构，在传感器的波纹膜片及芯片之间填充了硅油，这种结构的压力传感器目前已相当成熟。量程为0～100kPa至0～60MPa，工作温度为-55℃～125℃，精度为0.5%～0.1%;能够实现表压、绝压测量。
硅压阻式压力传感器的另一种封装形式是将硅应变片用于玻璃粉直接烧结在金属膜片上，构成烧结型压力传感器。由于该传感器的结构特点，能够将弹性原件与被测介质直接接触，易于小型化，适于动态压力测量。该传感器量程从0～100kPa至0～80MPa，工作温度为-55℃～125℃，精度为0.5%～0.1%。固有频率从几千赫到几百赫，可用于气流模型试验、爆炸压力测试和发动机动态测量。
压阻式压力传感器应用
压阻式传感器是用于这方面的较理想的传感器。例如,用于测量直升飞机机翼的气流压力分布，测试发动机进气口的动态畸变、叶栅的脉动压力和机翼的抖动等。在飞机喷气发动机中心压力的测量中，使用专门设计的硅压力传感器,其工作温度达500℃以上。在波音客机的大气数据测量系统中采用了精度高达0.05%的配套硅压力传感器。在尺寸缩小的风洞模型试验中，压阻式传感器能密集安装在风洞进口处和发动机进气管道模型中。单个传感器直径仅2.36毫米，固有频率高达300千赫,非线性和滞后均为全量程的±0.22%。在生物医学方面,压阻式传感器也是理想的检测工具。已制成扩散硅膜薄到10微米,外径仅0.5毫米的注射针型压阻式压力传感器和能测量心血管、颅内、尿道、子宫和眼球内压力的传感器。图3是一种用于测量脑压的传感器的结构图。压阻式传感器还有效地应用于爆炸压力和冲击波的测量、真空测量、监测和控制汽车发动机的性能以及诸如测量枪炮膛内压力、发射冲击波等兵器方面的测量。此外，在油井压力测量、随钻测向和测位地下密封电缆故障点的检测以及流量和液位测量等方面都广泛应用压阻式传感器。随着微电子技术和计算机的进一步发展，压阻式传感器的应用还将迅速发展。

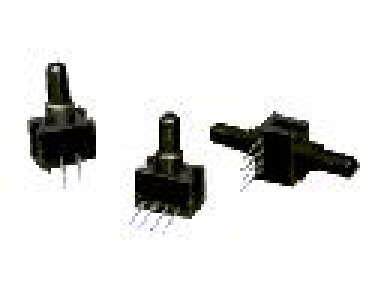

硅压阻式压力传感器的应用
以上就是给大家述说了关于硅压阻式压力传感器的应用所需要学习的内容，如果你还想了解的更多，欢迎你来关注传感器那些事，更多更全的相关知识一定会让你大开眼界。
