Apple为Apple Watch提供带气体传感器和5G毫米波天线的专利
当人们将Apple与传感器联系起来时，想法会立即转向iPhone或iPad相机中使用的图像传感器或这些设备中使用的位置传感器来跟踪用户的位置。但苹果公司也一直在研究开发嵌入iPhone的气体传感器，并且正忙于尝试专利技术来校准这些传感器并延长其使用寿命。
Apple为Apple Watch提供带气体传感器的未来iPhone专利

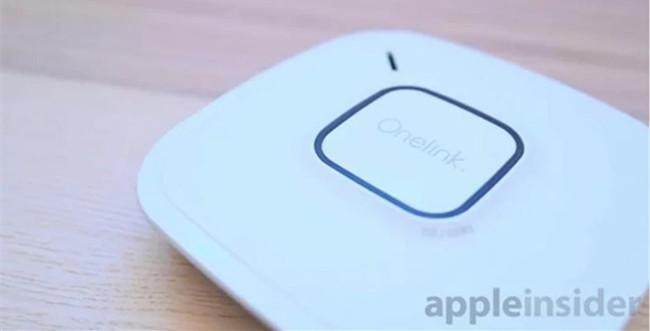

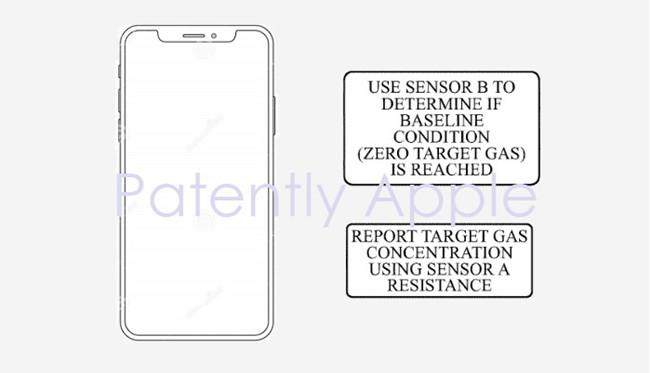

今年早些时候，Patently Apple发布了两项专利报告，其中涉及iDevices和Mac的气体传感器，如果家中或其他环境中的气体水平处于危险水平，将确保用户得到通知。近日，美国专利商标局发布了一项名为“使用多个共置气体传感器的气体传感器基线校正”的Apple专利申请，如下图所示。
Apple的专利申请指出，金属氧化物（MOX）气体传感器是与消费电子设备集成的最有前途的技术之一，因为它们体积小、功耗低、与半导体制造工艺兼容，并且架构相对简单。然而，金属氧化物传感器中的传感器材料的化学中毒和失活会导致基线电阻和灵敏度的漂移，这可能对大规模市场采用微型气体传感器构成巨大挑战。许多MOX气体传感器由设置在微型加热板上的多孔MOX材料组成，用于调节温度。当加热到工作温度时，金属氧化物材料的电阻随着气体环境和浓度而变化。目标气体可以是氧化气体，例如臭氧（O3）或氮氧化物（NOx），其增加MOX抗性。目标气体可以是还原气体，例如氢气（H2）或挥发性有机化合物（VOC），其降低MOX抗性。
将气体传感器集成到未来的iPhone中

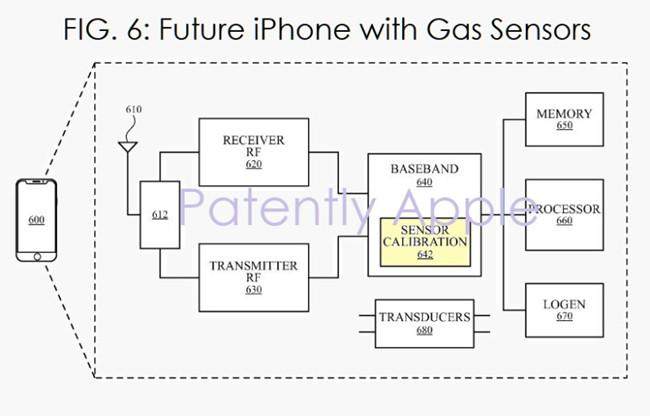

Apple的专利图中，上图示出配备有一个或多个微型气体传感器的示例iPhone的框图，所述微型气体传感器可以集成在芯片上的单个芯片或单个系统中，或者可以在多个芯片中实现芯片组。可以使用稳定的基线校准第一气体传感器。

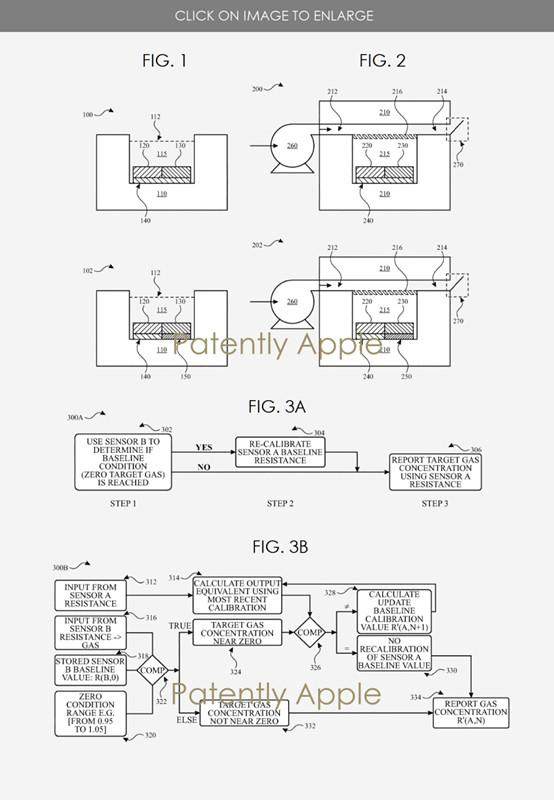

Apple的专利图，下图图1示出使用共同定位的气体传感器进行基线校准的示例性气体传感装置的示意图，图2示出根据本主题技术的一个或多个方面的使用共同定位的气体传感器进行基线校准的示例性气体感测装置的示意图。Apple的专利图3A和3B是示出使用共同定位的气体传感器校准气体传感器的示例过程的流程图。
气体传感器专利Apple figs
带有5G的Apple Watch使用多毫米波天线

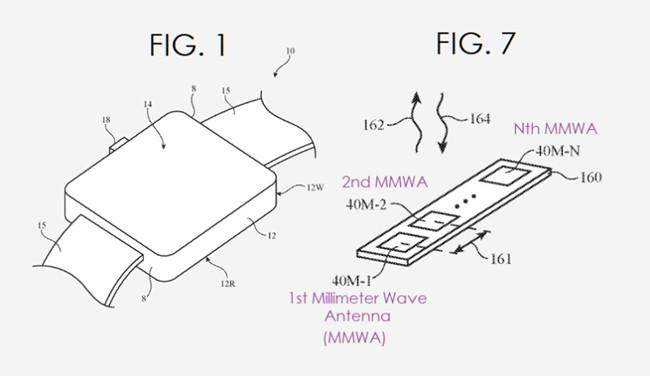

在近日公布的Apple的第二个专利申请中，Apple指出使用多个毫米波天线的未来Apple Watch的5G通信，如上图所述。
Apple的专利申请指出，毫米波电路可以使用毫米波与外部设备（诸如蜂窝电话、计算机、可穿戴设备、无线接入点或基站等的外部无线通信设备）执行双向通信协议。
当执行双向通信时，毫米波电路可以使用毫米波通信协议对无线数据进行编码，可以以毫米或厘米波频率将无线数据发送到外部设备，可以接收由外部设备以毫米或厘米发送的无线数据波频率，并且可以使用毫米波通信协议对接收的无线数据进行解码。这种毫米波通信协议可以包括例如IEEE 802.11ad通信协议或第五代无线系统（5G）通信协议。
查看全文
