信M226ES，这些行业设备的正解PLC
纸巾包装行业
纸巾中包机/大回旋切机
方案介绍
纸巾包装生产线的叠纸机、分纸机、大回旋切机、中包机等都可采用CTMC系列完成自动化控制。

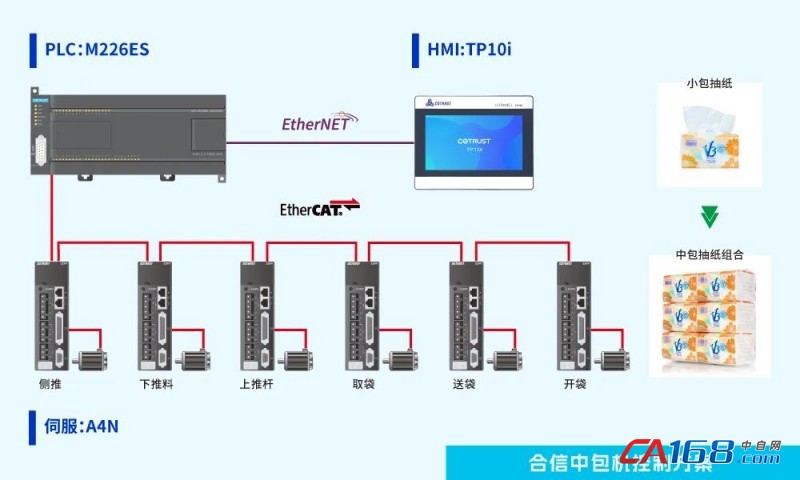

中包机典型配置采用合信CTMC系列M226ES进行主控，通过EtherCAT总线控制6套A4N伺服驱动系统，实现：①抽纸的单次侧推包、②整提纸巾下推至等待位、③取包装袋、④送袋至包装位、⑤撑袋、⑥将整提纸巾推入包装中，实现中包装袋。搭配TP10i系列人机界面，可以实现调整位置、补偿宽度以及其他参数设置等。
客户价值
采用EtherCAT总线通讯，搭配支持PLCopen标准运动控制库的控制器，能有效提升包装质量，具备高稳定性/高柔性特点，确保包装过程零误差，轻松助力行业客户提高效率。双推可达25~30提/min。
印刷后端行业
模切机/切片机
方案介绍

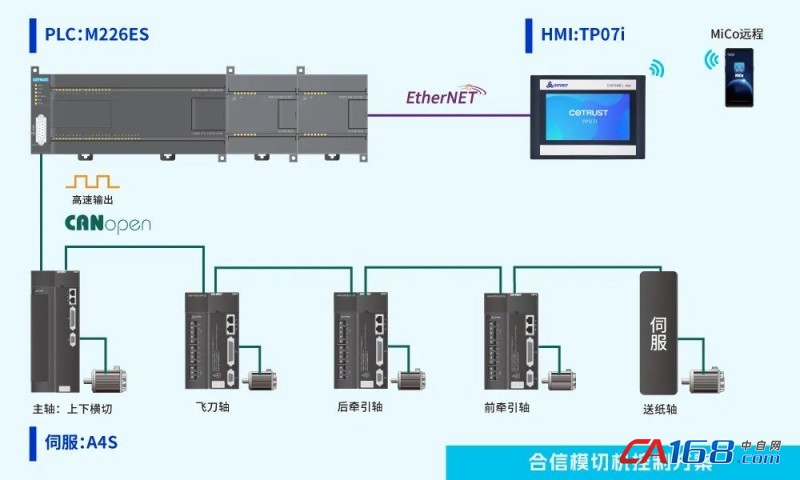

模切机配置采用CTMC系列PLC主控，集成电子凸轮功能、追切、飞切功能，通过脉冲方案搭配合信A4S系列伺服具备色标捕捉、自动纠偏等功能，模切精度有保证。脉冲凸轮曲线能满足这种高效率，高响应的场合，凸轮可以使得牵引轴走的更柔顺。
客户价值
模切长度任意更改可调，速度匹配稳定性好。采用合信控制系统设备运行速度高于市场同类机型，稳定运行500pcs/分钟。（市场普遍400pcs/分钟）
物流行业
供包台/播种墙/直线交叉带
方案介绍
物流行业供包台系统、播种墙3D分拣、直线交叉带等都可采用CTMC系列进行主控。
供包台系统采用CTMC主机+A4N高性能伺服，EtherCAT总线控制，PLC到伺服全网连接，通讯效率高，采用高精度A4伺服实现定位控制，包装上包的高效和精准，且便于安装和接线
客户价值
供包台控制系统在高速环线速度下，可实现精准上包，满足大量数据处理及高质量通讯需求。
光伏行业
串焊机
方案介绍

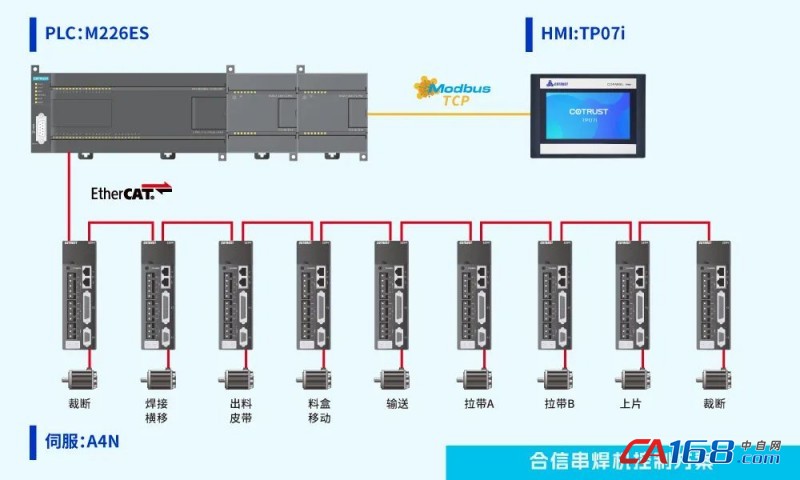

太阳能片串焊机，作为光伏片最后一道工序，将前端工序生产好的光伏片进行正负焊接，形成一个回路传输送电。由CTMC系列PLC，通过Modbus TCP与HMI进行通讯，PLC与伺服采用EtherCAT总线通讯连接9个伺服完成输送、拉带、上片与裁断等工序，利用。
客户价值
合信PLC的电子齿轮耦合功能实现机器输送同步，C语言函数编程方式，在切断位置、焊接位置计算补充运算，可以实现精准焊接，目前尺寸：105*50mm，最快效率是2.5秒一片。
包装行业
封边机/枕式包装机/贴胶机
方案介绍

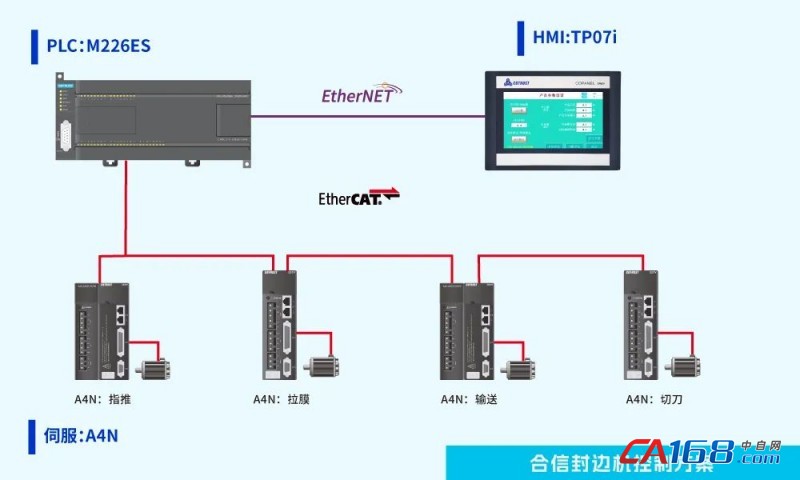

封边机采用CTMC系列PLC进行主控集成电子凸轮，通过EtherCAT总线搭配合信A4N总线伺服，实现指推轴、拉膜皮带轴、封刀皮带轴、封刀轴的运动控制。产品模式分为空白膜/色标两种模式，运行方式具有定长模式与智能模式可选，灵活高效。
客户价值
市场主流封边机具有两种结构，通过方案可以实现：
指推方式：270mm产品长度，110P/每分钟；
皮带方式：200mm产品长度，80-90P/每分钟。
切断行业
软管切管机/金属切管机
方案介绍

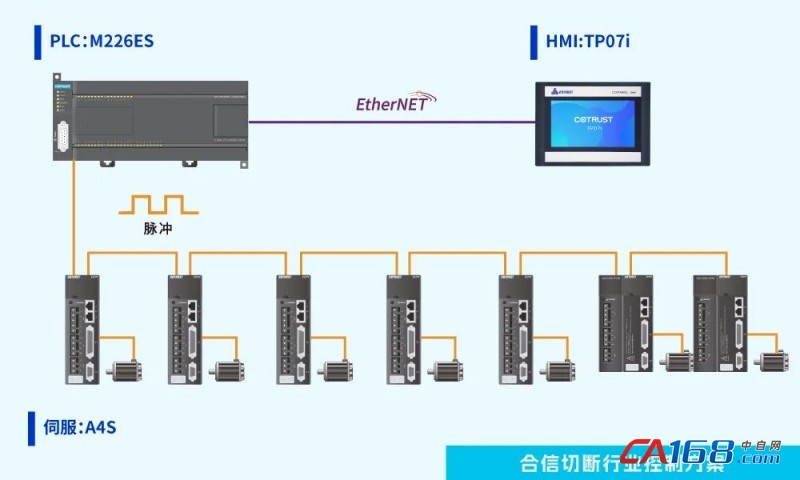

切断行业设备采用合信CTMC系列PLC提供主控，通过脉冲控制A4S系列伺服，多轴牵引齿轮同步，精确跟随牵引距离，根据不同切断长度调整切断同步区。
客户价值
拥有定长模式与追标模式，严格控制切割速度，实现精准快速的切割。
