如何绘制CAD锐角角度并设置度数标注

步骤1

在桌面上打开CAD软件，进入界面。在CAD绘制窗口中，我们首先绘制一条线作为参考。

步骤2

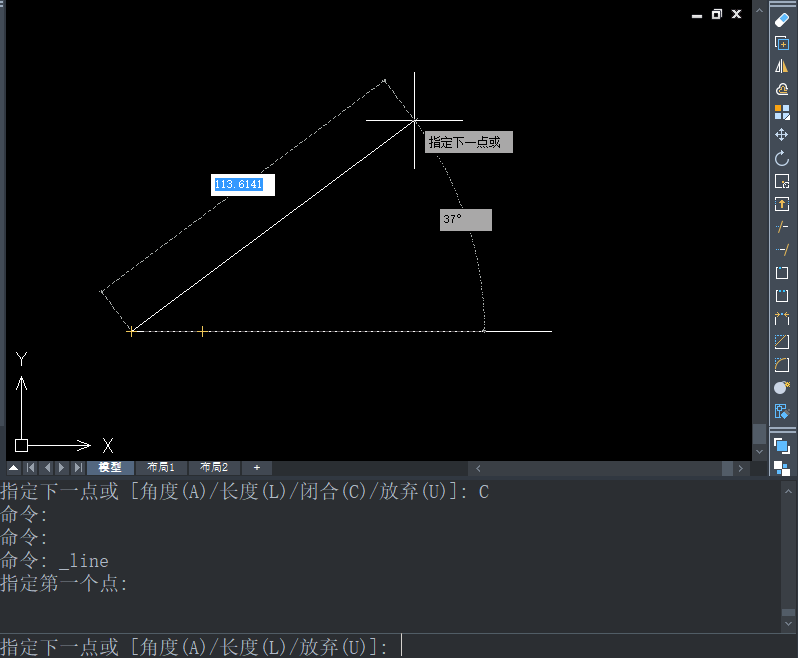

再次选择直线命令图标，并使用上一点作为直线的起点，回车。此时直线的旁边会出现“角度、长度、终点”命令字样。

步骤3

在“角度，长度，终点”命令行后输入命令“A”，下面的选择框中会出现“线条的角度”命令。在这里，我们选择输入角度为60°，之后会出现命令“线的长度”。

步骤4

我们在“线的长度:”命令后随机输入任意数字，然后按回车键，此处画的是一个角度为60°的角。

步骤5

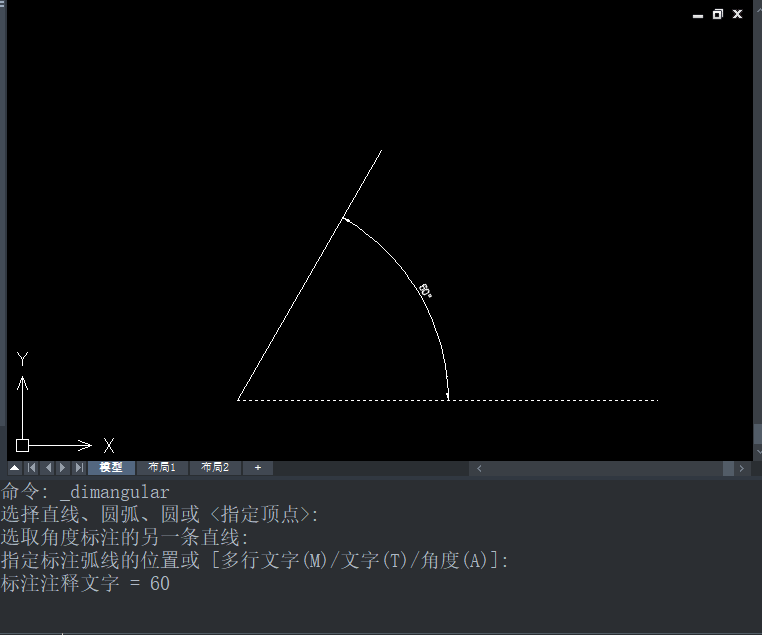

此时，我们可以点击CAD软件顶部的“标注—角度”。然后根据命令说明，移动光标选择角度尺寸标注的两条直线，即角度标注的两条边。角度标注完成。如果需要将弧度改成十进制度数标注，那还要继续下列步骤。

步骤6

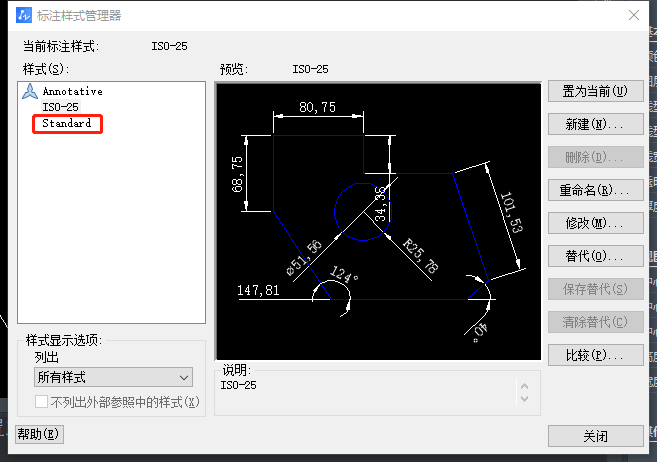

输入修改命令“d”，回车。进入样式管理器—点击修改。

步骤7

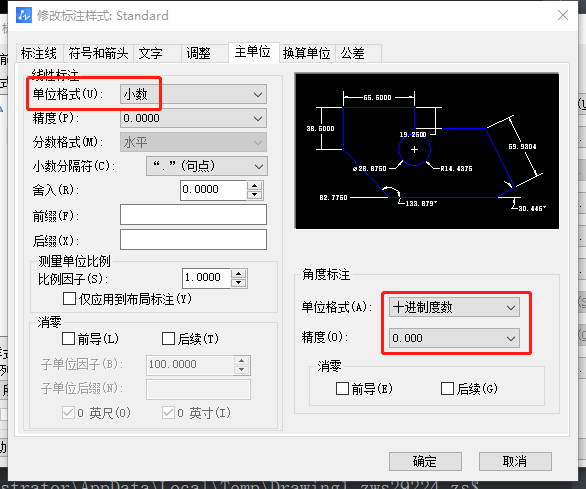

进入修改面板后，找到主单位—单位格式。点击下拉菜单—选择十进制度数。调整显示精度。

步骤8

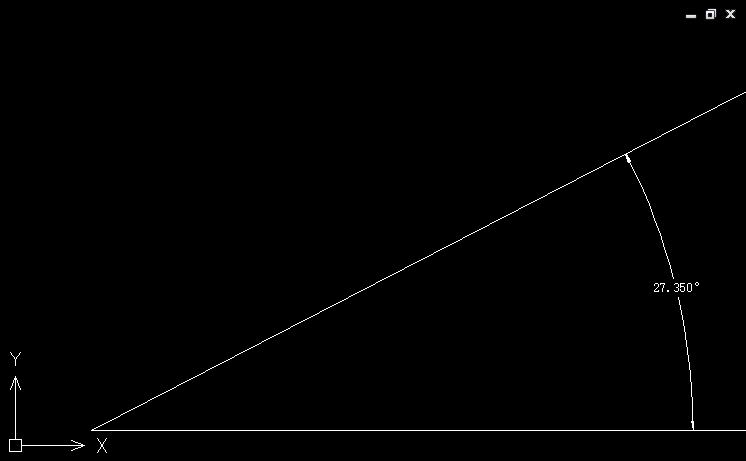

完成设置后，点击确定，退出。示例如下所示。
