火花捕集器简单介绍
一、火花捕集器简单介绍：
火花捕集器主要由风管、旋转轴、小轴、隔板和旋转式导流叶片等组成，通过轴承支架支承在出烟口上。到风速时旋转轴转动套在小轴上的活动导流叶片随旋转轴转速变化自动改变其偏转角度在烟道出口处形成一个阻挡板，控制调节排烟速度并能碰撞扑灭火星，起到作用。是经济、理 想的烟道装置。火花率高，结构简单，无需增大系 统阻力，使用寿命长，投资小。
火花捕集器的作用：
火花捕集器主要应用于单机袋式除尘器消烟除尘中对于一些高温并且含火星烟气的处理，例如，冲天炉烟气，中频炉烟气，转炉一次烟气等。主要作用是烟气中的火花，以免烧毁袋式除尘器配件除尘器滤袋。火花捕集器有多种结构形式，旋流式，百叶窗式等。其中的是旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。火花捕集器一般装于除尘器入口前面，包括壳体，所述壳体两侧分别设有进气口和出气口，所述壳体下部连接有集灰斗，集灰斗下部设有卸料机构，所述集灰斗下部还设有出灰口，所述壳体安装在支架上，其特征在于：所述壳体内设有内部气流挡板，所述内部气流挡板上设有C型钢。本实用新型：结构简单合理，能起到对火花、大颗粒的捕集效 果，阻力低，降低主机设备的能耗。
火花捕集器是怎样捕集火花的？
火花捕集器一般装于除尘器入口前面，包括壳体，壳体两侧分别设有进气口和出气口，壳体下部连接有集灰斗，集灰斗下部设有卸料机构，集灰斗下部还设有出灰口，壳体安装在支架上，火花捕集器主要由风管、旋转轴、小轴、隔板和旋转式导流叶片等组成，通过轴承支架支承在出烟口上。到风速时旋转轴转动套在小轴上的活动导流叶片随旋转轴转速变化自动改变其偏转角度在烟道出口处形成一个阻挡板，控制调节排烟速度并能碰撞扑灭火星，起到作用。是经济、理 想的烟道装置。火花率高，结构简单，无需增大系 统阻力，使用寿命长，投 资小。
1、旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。
2、重力沉降式，用一根管道将烟气通到筒形沉降室的底部，然后烟气经过壁碰，将火花沉降下来，其余废气 排到除尘器工序。
3、百叶窗式，一种简单的阻隔方式。

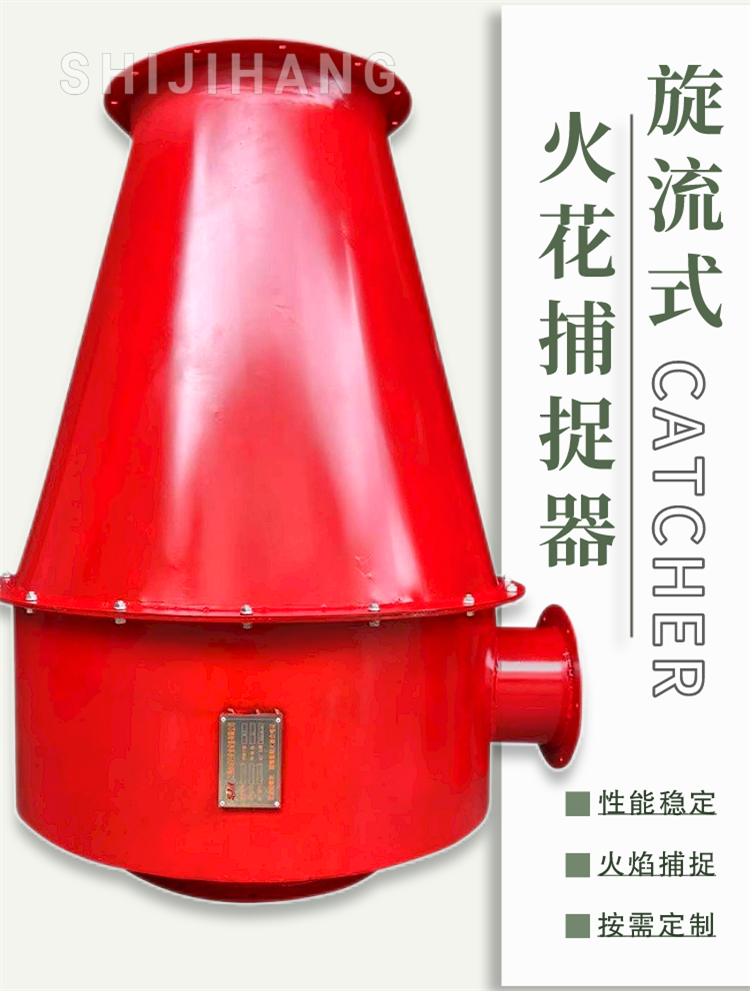

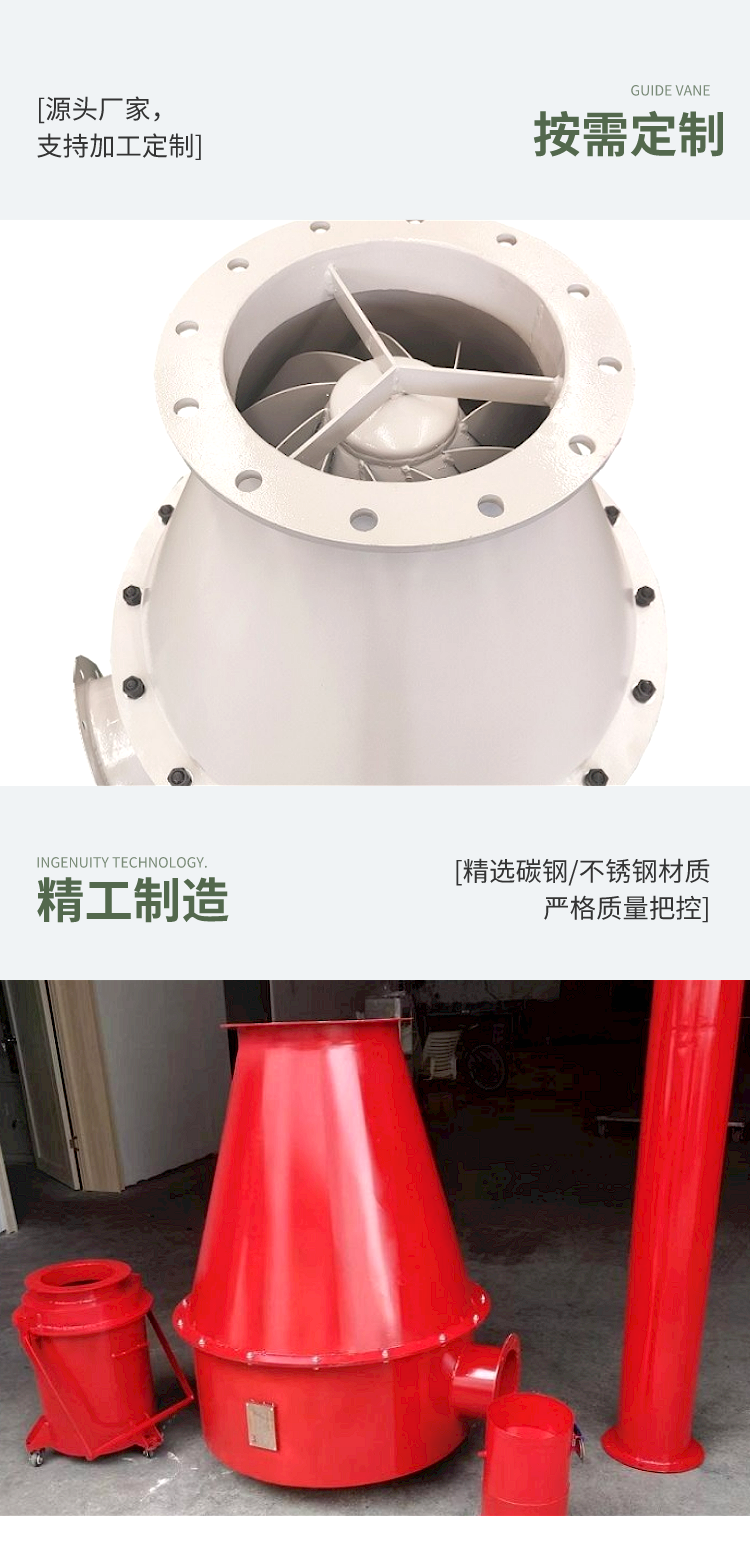

其中的是旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。旋流式火星捕集器包括：进气管、管体。筒体的部于管体的尾部相连。收集烟气中的灰尘的灰斗连接在筒体的尾部，排气管设置在灰斗上，进气管、筒体、灰斗以及排气管连接成烟气通道。旋流式火星捕集器还包括：设置在烟气通道中的旋流式导流叶片，用于将其中含有火星的粗颗粒粉尘甩到进气管或筒体内壁上，火星终失去动能产生沉降，而不会进入排气管中，从而使烟气进入下一工序进行除尘。
