火花捕集器结构说明

18979988077 20230801

火花捕集器结构说明：

1、包括一个中空的壳体，壳体的两端分别设置有出风口和进风口，壳体的截面积大于进风口的截面积，壳体内设置有多层捕捉网，捕捉网的孔径由前往后依次增大。

2、防飞溅挡板壳体内插设有多片的隔板，隔板上设有通孔，各隔板的通孔是交错设置，在隔板上设有数片导流片，导引废气并将粉体拦截捕集在隔板上，隔板叶片有一定的耐磨措施和恰当的旋转角度；

3、火花捕集器机理1.筛滤作用2.惯性碰撞3.扩散作用4.拦截作用上述各种捕集机理对于同一特性的火星来说并非都同时有效，起主导作用的往往只是一种机理或二、三种机理的联合作用。其主导作用要根据火星尘粒性质，结构、特性和运行条件等实际情况确定。

4、利用旋转式导流叶片引导烟气作旋转流动，将火星粉尘与导流叶片或管道筒壁碰撞后熄灭。壳体内设有内部气流挡板，内部气流挡板上设有C型钢。

火花捕集器原理：

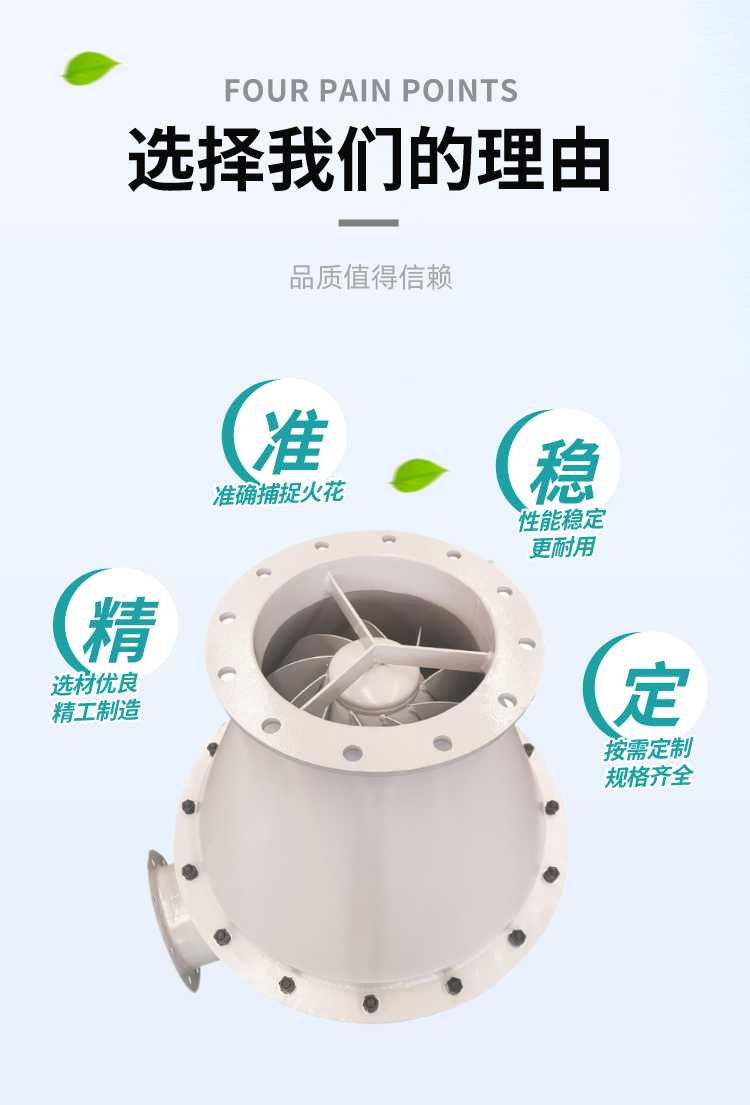

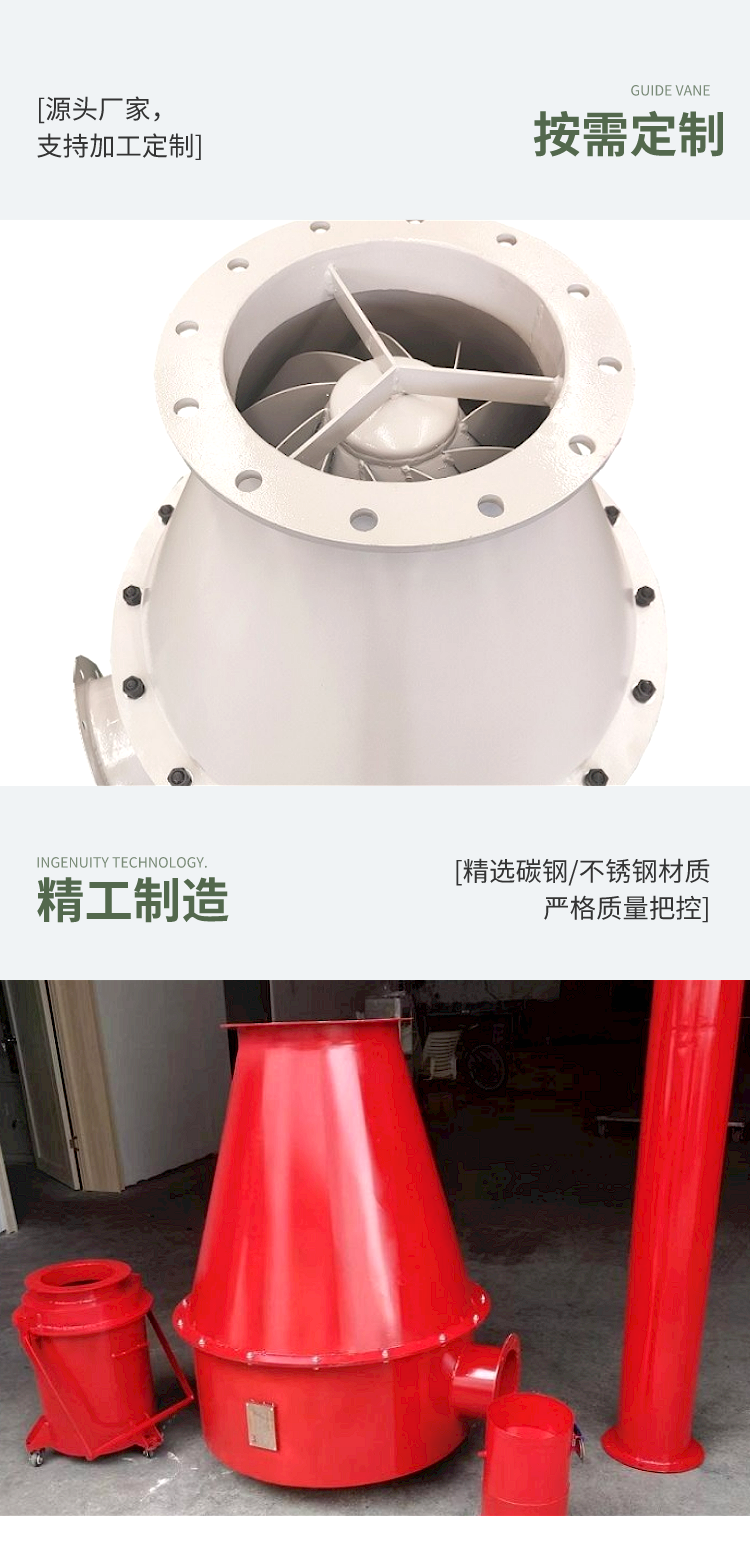

1、旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。

2、重力沉降式，用一根管道将烟气通筒形沉降室的底部，然后烟气经过壁碰，将火花沉降下来，其余废气排到除尘器工序。

3、百叶窗式，一种简单的阻隔方式。

火花捕集器的作用：

火花捕集器主要应用于单机袋式除尘器消烟除尘中对于一些高温并且含火星烟气的处理，例如，冲天炉烟气，中频炉烟气，转炉一次烟气等。主要作用是消除烟气中的火花，以免烧毁袋式除尘器配件除尘器滤袋。火花捕集器有多种结构形式，旋流式，百叶窗式等。其中有效的是旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。火花捕集器一般装于除尘器入口前面，包括壳体，所述壳体两侧分别设有进气口和出气口，所述壳体下部连接有集灰斗，集灰斗下部设有卸料机构，所述集灰斗下部还设有出灰口，所述壳体安装在支架上，其特征在于：所述壳体内设有内部气流挡板，所述内部气流挡板上设有C型钢。本实用新型：结构简单合理，能起到对火花、大颗粒的捕集效果，阻力低、效率高，降低主机设备的能耗。

火花捕集器的使用：

1、对火星捕集器的效率分级是不存在的。火星捕集器要么工作，要么不工作。因为一个火星（或余烬）从捕集器中漏出，就会引起烧袋或爆炸。

2、在利用湍流原理的捕集器中，限度地产生湍流是有效地捕集火星和选用捕集器的关键。一些捕集器不能产生足够的湍流从而不能地捕集火星。对在线的火星捕集器的压降要求是介于19mm水柱到38mm水柱之间。压降小于19mm水柱是有高度风险的。这是一个基本的物理定律。

3、在利用湍流原理的捕集器中，压降是雷诺数的函数，雷诺数又和空气的密度成正比。这意味着在高温运行情况下，捕集器可以尺寸小一点。比如，227摄氏度情况下的捕集器可以比21摄氏度情况下的小1/3，同时压降都是一样。就这一点可以降低捕集器的费用并确保他的有效性。空气的密度又受气流中水蒸汽的影响。在52摄氏度以下水蒸汽的影响不大，但在高温运行时，影响还是很大的。

4、如果有尘粒沉积在火星捕集器中，需要定期清扫。
