火花探测及熄灭系统设计方案

18979988077 20230801

  • 工业粉尘监测
  • 火花探测器
  • 集中管理系统

一、系统概述


  对于一般的大型企业内，一个车间内存在多条生产线，每条生产线产生的过程粉尘废料通过相同或不同的输送管道将粉尘废料输送到集尘箱内。如果一个管道内产品火花则会危及到整个输送管道系统以及后续集尘系统的安全，这样就需要在输送管道的指定位置安装火花探测器及熄灭装置。传统的火花探测系统采用独立工作，每一套系统只负责一个监测点位，不利于系统维护和管理。


组网式火花报警控制系统采用现场总线技术/无线自组网技术，将现场分散式火花报警系统连接在一起，实现了现场设备的统一管理，统一调度，统一维护的功能，解决了火花检测报警分散不集中的问题。


二、系统构成


火花探测器



火花探测器

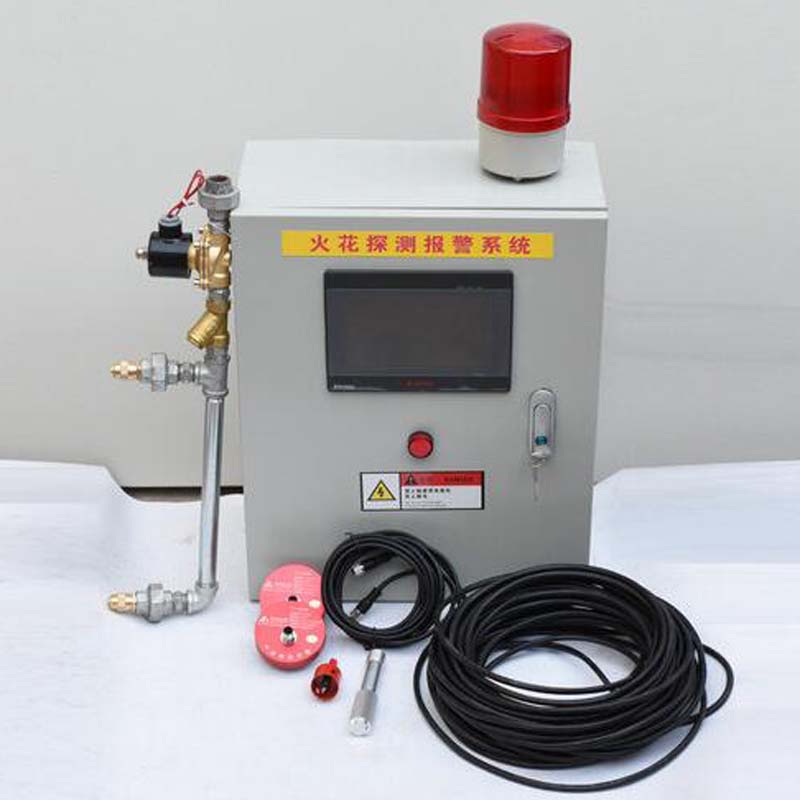

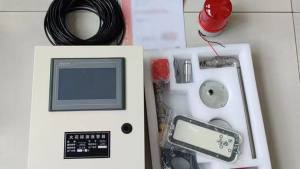

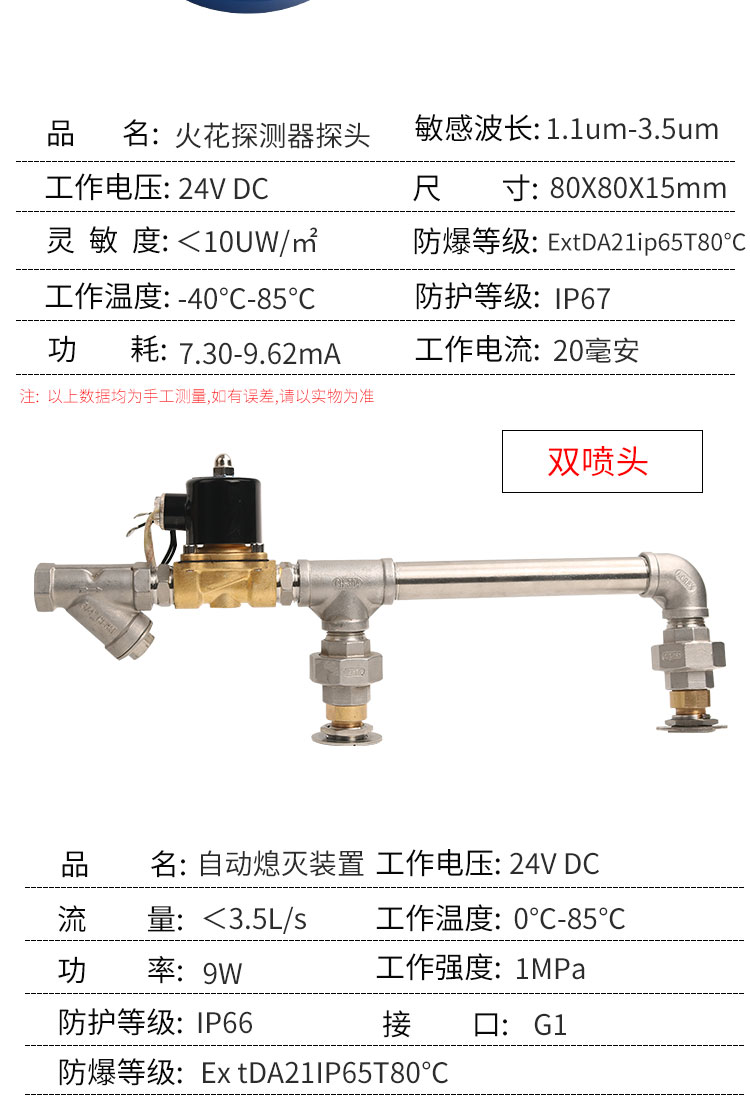

现场的火花报警控制系统由火花报警控制器、报警器、熄灭装置和火花探测器组成，完成当前管道的火花检测报警和火花熄灭控制动作；


现场火花报警控制器可通过RS485、CAN等现场总线或者Lora无线通讯模式与集中管理系统联网，将现场的状态和报警信息发送至集中管理控制器


总线中继器和无线扩频/中继器用于信号距离较远或网络拓扑较为复杂的场合，用来增强信号强度，保证信号的完整性和正确性。


集中管理控制器系统由人机界面、数据存储系统、状态监控系统、电源管理系统等组成，通过多数据采集、多界面显示、多参数设置完成对现场所有设备的监控、报警、事件存储等工作，方便了管理人员的维护工作，更适合需要集中管理的场合。


三、系统应用


集中管理控制器系统由人机界面、数据存储系统、状态监控系统、电源管理系统等组成，通过多数据采集、多界面显示、多参数设置完成对现场所有设备的监控、报警、事件存储等工作，方便了管理人员的维护工作，更适合需要集中管理的场合。


四、主要功能或技术参数：


1、可接入最多32台火花报警从机


2、7吋液晶触摸屏显示


3、开关量输入，自检、复位按钮接入和备用接口


4、2通道模拟量输入，检测供水压力，


5、实时记录存储，最大2000条记录存储


6、程序更新，SD卡自动更新


7、动作执行，一个声光报警器接口，4个继电器接口和一个扩展接口


8、联网功能，支持Modbus功能，可查询当前的状态和历史记录


五、支持设备：


1、火花报警集中管理控制器主机


2、火花报警控制器分机系统


3、485中继器/CAN中继器、无线扩频中继器


4、报警器


5、专用SD卡

传感专家



3.集中管理监控平台（单机版）


一、系统概述


一套完整的环保设备保护系统来说，涉及的设备不仅有火花探测报警系统，还有锁气卸灰阀、风速检测设备、温度检测设备、压力检测设备、隔爆阀等诸多的检测和控制设备。传统的系统中每一种都独立工作，不能实现系统的联动管理和集中管理，导致系统只能独立维护独立处理，不适合现场集中管理和运行。


集中管理监控平台（单机版）是在Windows平台运行的一套管理系统，它通过采集各个设备的信息，对数据进行分析处理，完成系统状态的展示、存储、报警等工作；同时有历史记录、报表管理、人员管理、事件管理、登录管理等，是一套针对环保设备保护系统的安全系统。


二、系统构成


火花探测器

火花探测器

现场的设备包括火花报警控制器、集中管理型火花报警控制器、压差报警控制系统、管道风速、管道压力、锁气卸灰阀和隔爆阀系统组成；


现场火花报警控制器可通过RS485、CAN等现场总线、Lora无线通讯模式或网线与集中管理系统联网，将现场的状态和报警信息发送至集中管理控制器


现场的风速、压力、锁气卸灰阀和隔爆阀系统通过数据采集器或压差报警系统将输入量转换为数字量后通过RS485、CAN等现场总线、Lora无线通讯模式或网线与集中管理系统联网


总线中继器和无线扩频/中继器用于信号距离较远或网络拓扑较为复杂的场合，用来增强信号强度，保证信号的完整性和正确性。


数据转换器用于将现场的数字信号转换为计算机可识别的信号，并在其中加入数据确认和加密功能


集中管理控制器系统是一套在台式计算机上运行的一套操作软件，由人机管理、数据存储系统、状态监控系统、电源管理系统等组成，通过多数据采集、多界面显示、多参数设置完成对现场所有设备的监控、报警、事件存储等工作，方便了管理人员的维护工作，更适合需要集中管理的场合。


火花探测器

火花探测器

三、系统应用


集中管理控制器系统由人机界面、数据存储系统、状态监控系统、电源管理系统等组成，通过多数据采集、多界面显示、多参数设置完成对现场所有设备的监控、报警、事件存储等工作，方便了管理人员的维护工作，更适合需要集中管理的场合。


四、主要功能或技术参数：


1、台式机运行的一套软件系统


2、支持人员管理、历史数据、记录存储、实时数据查看、数据备份等功能


3、联网功能，支持从机功能，主动向联网监控平台发送数据


4、支持现场报警功能


五、支持设备：


1、火花报警集中管理控制器主机


2、火花报警控制器分机系统


3、485中继器/CAN中继器、无线扩频中继器


4、报警器


5、压差报警系统


6、数据采集器


7、数据转换器


8、Windows系统主机
