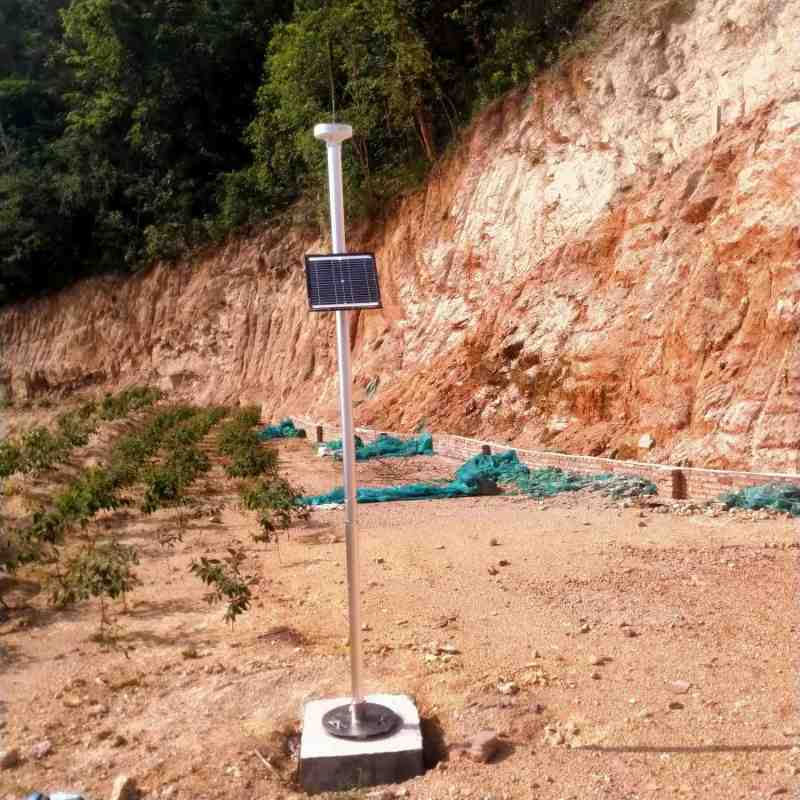

CG-62 压电式雨量传感器现场安装案例分项

孙林园15369027572 20230802

传感器由上盖、外壳和下盖组成，壳体内部有压电片和电路板，可以固定在外径50mm立柱上和气象站横杆上。传感器采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量。雨滴在降落过程中受到雨滴重量和空气阻力的作用，到达地面时速度为恒定速度，根据P=mv，测量冲击即可求出雨滴重量，进而得到持续降雨量。

传感专家

⊙产品概述

1、功能特点

◆全固态一体化设计，外观精美

◆采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量

◆无机械配件，无任何外露部件，可过滤树叶、尘土、虫子等环境因素所引入的相似干扰信号

◆测量精度高，量程宽，稳定性能好，低功耗，抗外界干扰能力强

◆受天气变化的影响较小，准确到秒级的降雨时长监测

◆维护要求低，雨滴接触面为弧形设计结构，不存储雨水

◆安装后带有自动水平校准功能，无需现场校准

◆体积小巧，携带、拆卸安装方便

2、适用范围

广泛应用于气象环境监测、水文水利综合监测站、交通道路监测、农林、风力发电等有关部门用来遥测降水量、降水强度、降水起止时间。用于防洪、供水调度、电站水库水情管理为目的水文自动测报系统、自动野外测报站等。

3、工作、存储条件

工作温度：-40～85°C 工作湿度：0～100%RH

储存温度：-40～125°C 储存湿度：＜80%（无凝结）

⊙技术参数

测量参数

降雨量测量：

雨强范围：0.3～10mm/min

分辨率：0.01mm

测量精度：±4%（日累积降雨量）

刷新间隔：5s

累计雨量：自上电工作以来降雨量总量

本场雨量：雨停后数据保持直到下场降雨自动从零开始计量。

本场降雨持续时间：单位是 5s，例如本值是12的时候，意为已经降雨60s

过去1分钟降雨量：过去的1分钟平滑递推值

过去10分钟降雨量：过去的10分钟平滑递推值

本场峰值分钟雨量：本场降雨内的峰值分钟雨量

选配参数

空气温度：-40～85℃ 分辨率：0.1℃ 测量精度：±0.3℃

相对湿度：0～100%RH 分辨率：0.1%RH 测量精度：±3%RH

大气压力：300～1100hPa 分辨率：0.1hPa 测量精度：±0.4hPa

其他参数

数据传输方式：RS485、GPRS、LTE CAT-1、4G，可定制LoRa、NB-IoT，支持定位功能

供电范围：市电使用适配器5~24VDC或者内置锂电池+太阳能供电

防护等级：IP67

⊙设备安装

选择合适的安装位置，对传感器的测量非常重要，为了使传感器测量精度不受影响，请按以下要求安装。

1、压电式雨量计应水平安装在相距地面0.5m以上高度的支架上。

2、压电式雨量计安装在开阔地区，周围无遮挡。

3、压电式雨量计安装要远离工程机械、空调外机等振动源。
