中科院半导体所观测到各向异性平面能斯特效应
磁性材料是构成现代工业的重要基础性材料，在永磁电机、磁制冷、磁传感、信息存储、热电器件等领域扮演着重要角色。在自旋电子学前沿领域，利用磁性材料中的磁矩引入额外对称性破缺效应是研究热点。
近日，中国科学院半导体研究所半导体超晶格国家重点实验室的朱礼军团队在单晶CoFe (001)薄膜器件中观测到各向异性的平面能斯特效应（Planar Nernst Effect），其强度随 (001) 晶面的晶格方向强烈变化并呈现面内双轴各向异性（图1）。当磁矩在外磁场驱动下在薄膜材料平面内旋转时，电流产生的温度梯度导致的平面能斯特电压表现为一个sin2φ依赖的二次谐波横向电压信号（φ为磁矩相对电流的夹角）。这种各向异性平面能斯特效应被认为主要起源于内禀的能带交叠效应，可能对谐波霍尔电压、自旋扭矩铁磁共振、自旋塞贝克等自旋电子学实验的分析产生重要影响（图2），有望应用于能量收集电池和温度传感器等。然而，这种平面能斯特效应的各项异性并未导致任何极化方向的非平衡自旋流（Spin Current）或自旋轨道矩（Spin-Orbit Torque）的产生。
相关研究成果以Absence of Spin-Orbit Torque and Discovery of Anisotropic Planar Nernst Effect in CoFe Single Crystal为题，发表在《科学进展》（Advanced Science）上。研究工作得到国家重点研发计划、国家自然科学基金委面上项目和中国科学院战略性先导科技专项的支持。

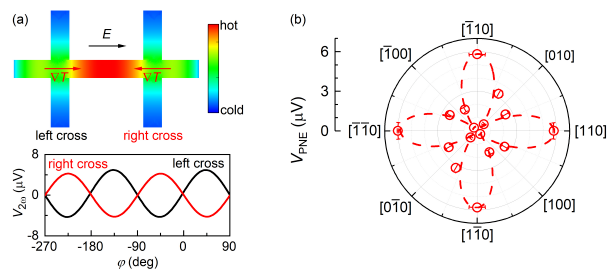

图1. （a）双十字霍尔器件中的平面能斯特效应；（b）CoFe (001)平面能斯特电压的各向异性。

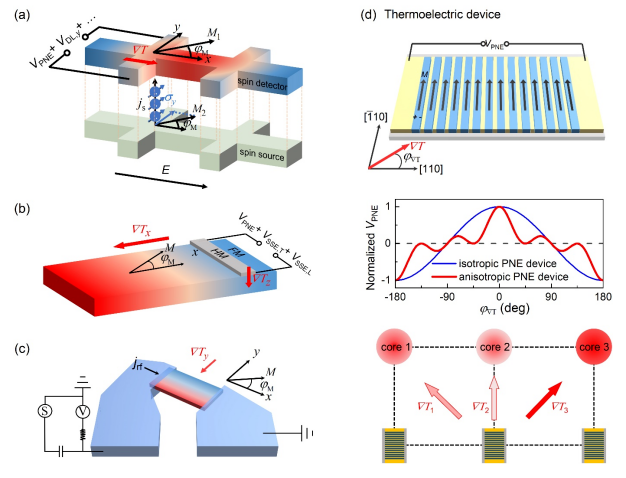

图2. 各向异性平面能斯特效应对（a）谐波霍尔电压、（b）自旋塞贝克、（c）自旋扭矩-铁磁共振等自旋电子实验的广泛影响及其在（d）热电器件方面的应用案例。
查看全文
作者最近更新
-
扩展光纤传感业务，Luna收购新一代光纤传感技术厂商Silixa中国元件协会
2024-01-16 -
2024年生成式AI智能手机出货量可望超1亿部中国元件协会2024-01-12
-
研发车规级纯固态Flash激光雷达，芯探科技获数千万Pre-A轮投资中国元件协会2024-01-09
评论0条评论
