如何分配IP地址和指定PROFINET设备名称

在驱动上设置 IP 地址

在通过 PROFINET 在驱动上转入在线前，必须为驱动的 PROFINET 接口分配合适的 IP 地址。

在供货状态下，驱动的 PROFINET接口无 IP 地址。

如果驱动已经有一个 IP 地址，请执行“恢复出厂设置”，将地址复位为 0.0.0.0。

项目中已为 PROFINET 接口分配 IP 地址和子网掩码。

IP 地址：192.168.1.2

子网掩码：255.255.255.0

IP 地址和子网掩码处于 S7-1500 的子网中，其使控制器与驱动的联网简化。

说明
分配 IP 地址，不执行“恢复出厂设置”
如果驱动已有一个 IP 地址，可输入一个新地址，将原有地址覆盖掉。但只有执行重启，该设置才会生效。

要求

已存在至驱动的在线连接且您已在相应接口中的“在线访问”下通过“更新可访问设备”查找设备。

系统显示设备。

步骤

要分配 IP 地址，请执行以下步骤：

在项目导航中双击“在线访问”处的“在线诊断”。
在工作区的二级导航栏中双击“功能”条目。
双击“分配IP地址”条目。

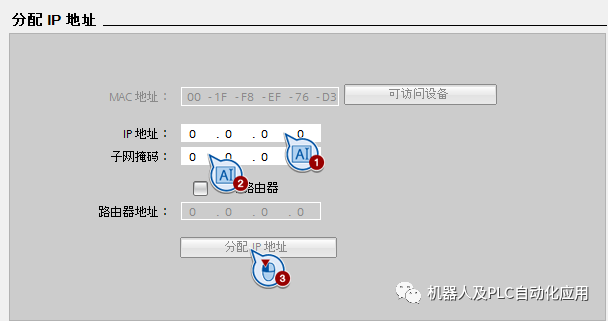

分配 IP 地址
① 为项目输入合适的 IP 地址。
② 输入一个合适的子网掩码。
③ 单击“分配 IP 地址”。
在“在线访问”下更新显示。系统显示 IP 地址。
系统自动读取 MAC 地址。

指定 PROFINET 设备名称

命名

除了 IP 地址外，还必须为驱动分配设备名称，以便在 PROFINET 子网中运行。

设备名称必须符合 DNS 命名规范，详细信息参见 TIA Portal 的在线帮助。

驱动发货时没有设备名称。

如果有名称，执行“恢复出厂设置”。原先的名称被删除。

要求

已建立 PC 和驱动的在线连接。

“在线访问”步骤

要命名，请按以下步骤操作：

在项目导航中双击“在线访问”处的“在线诊断”。
在工作区的二级导航栏中双击“功能”条目。
在二级导航栏中双击“命名”条目。

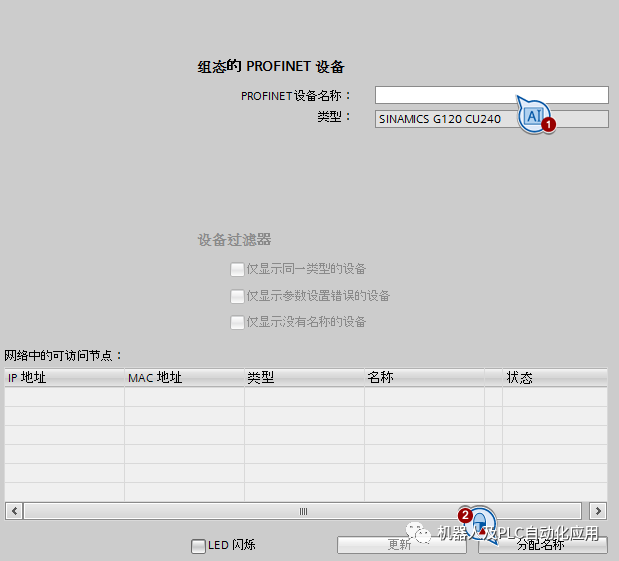

命名
① 输入设备名称。
② 单击“命名”，为驱动命名。
在“在线访问”下更新接口。现在名称显示在屏幕上。
