安信可开源硬件：小安派-Knob

大怪科学 20230822

  • 旋转编码器
  • 智能硬件
  • 开源硬件

“ 嘿，你看这个东西它又亮又圆？”，“ 是什么？”，原来是小安派又上新了，开源硬件新成员——小安派-Knob，来看看介绍~

01概述

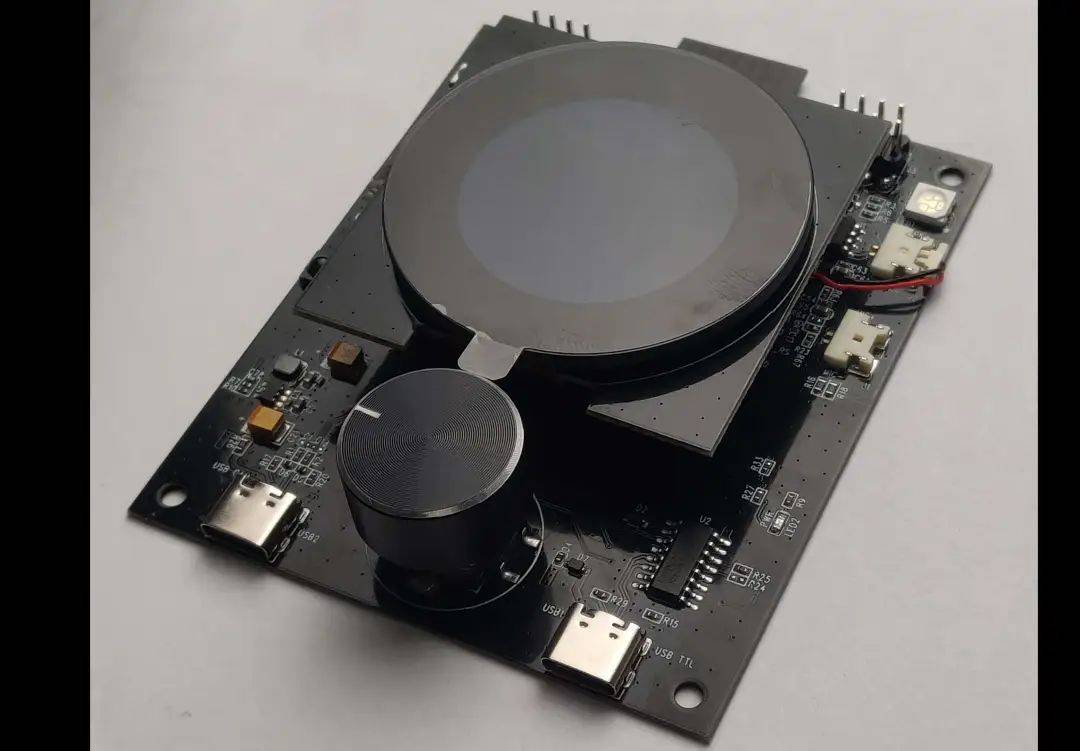

小安派-Knob 是安信可开源团队设计的一款旋转编码器驱动板(简称旋钮)，集成了1.28寸圆形屏幕，排针接口，旋转编码器，RGB灯，内置音频，红外发射和红外接收，下载排针，IO排针，串口下载USB接口，并且引出了USB接口。

小安派-Knob出厂已烧录好固件,并且做了四个演示界面：洗衣机界面、RGB灯界面、电视控制界面、空调控制界面。

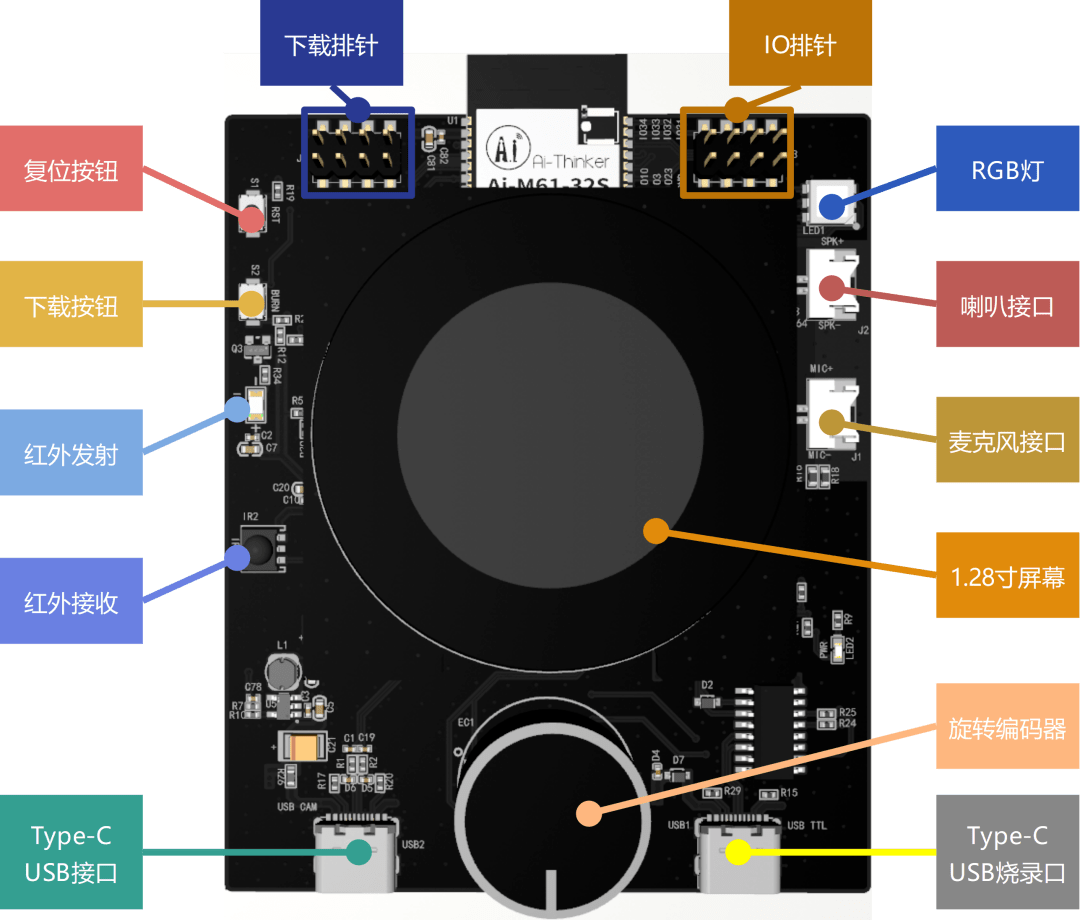

02总体外设

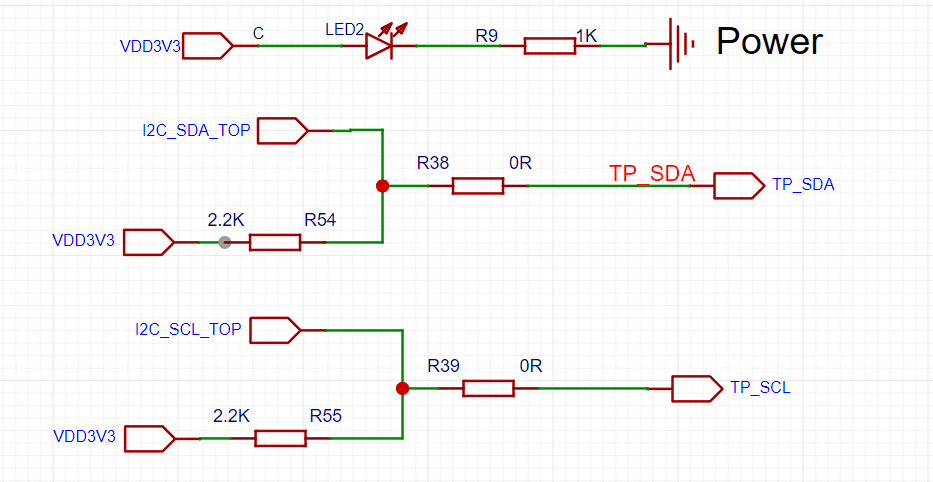

03电源电路

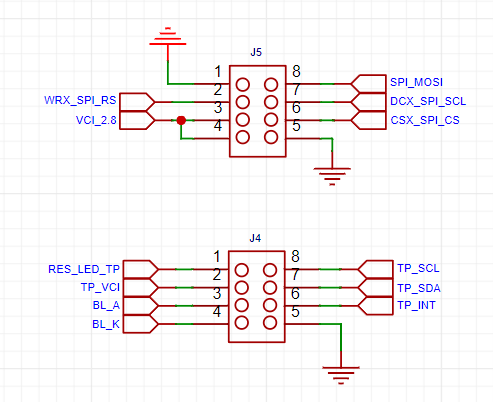

04屏幕排针接口

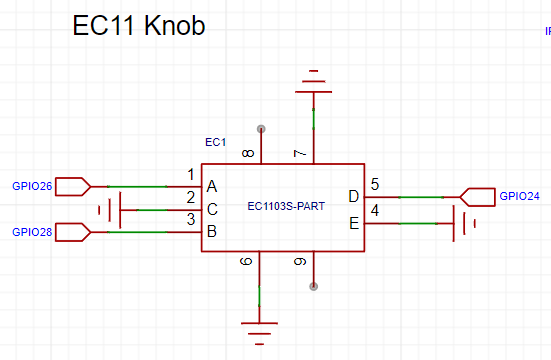

05旋转编码器

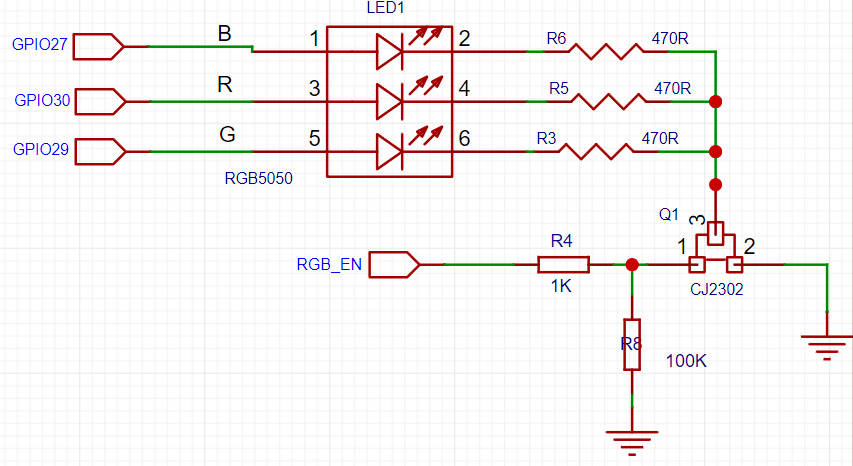

06RGB灯

在出厂固件中，RGB灯可以通过旋钮进入RGB控制界面，可以在控制RGB的亮度及色温：

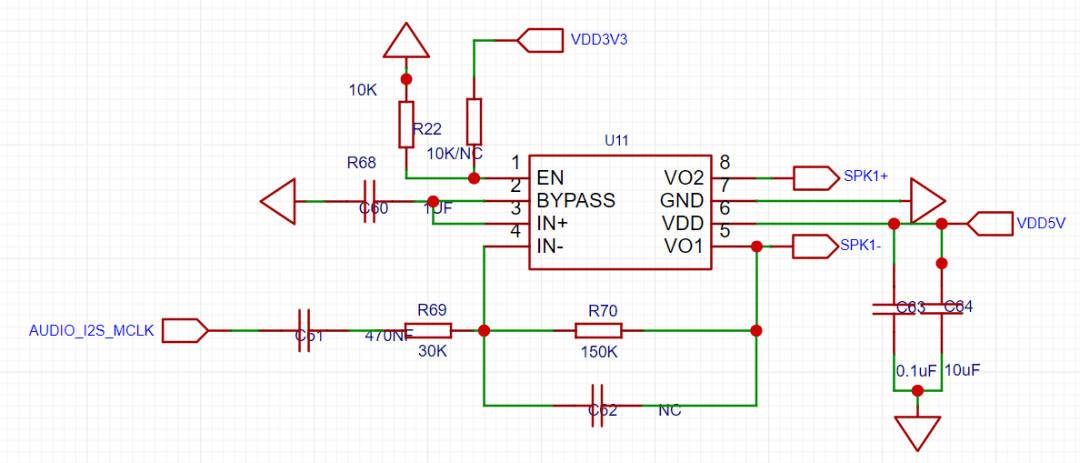

07功放

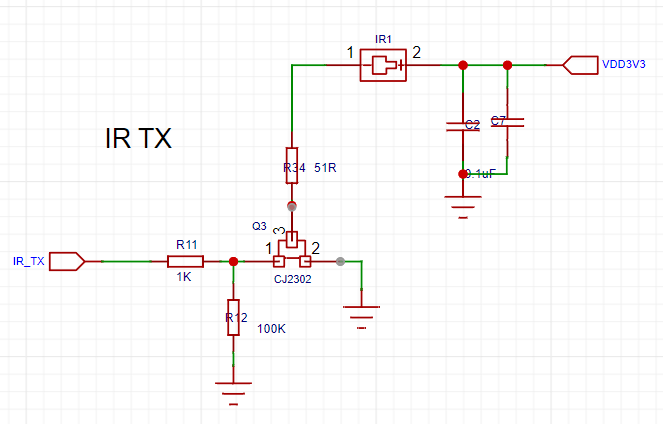

08红外发射

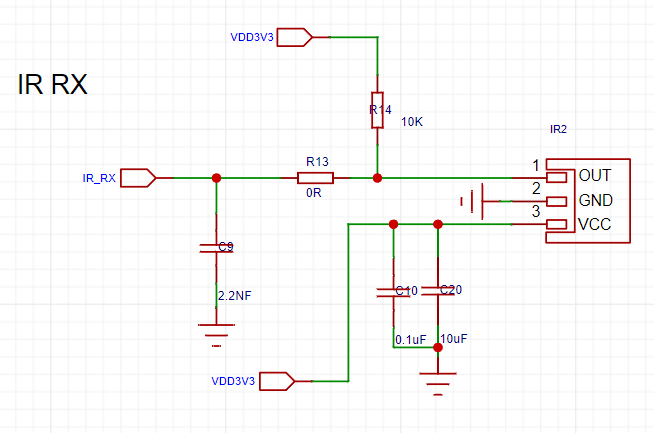

09红外接收

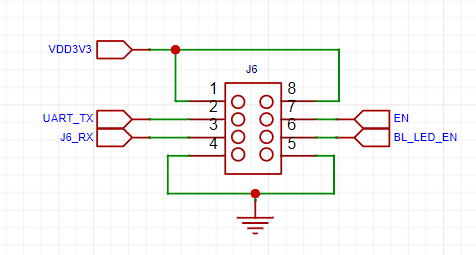

10下载排针

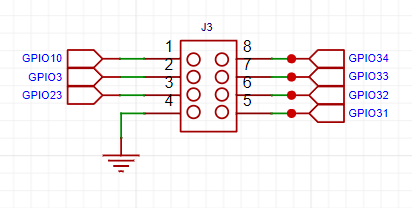

11IO排针

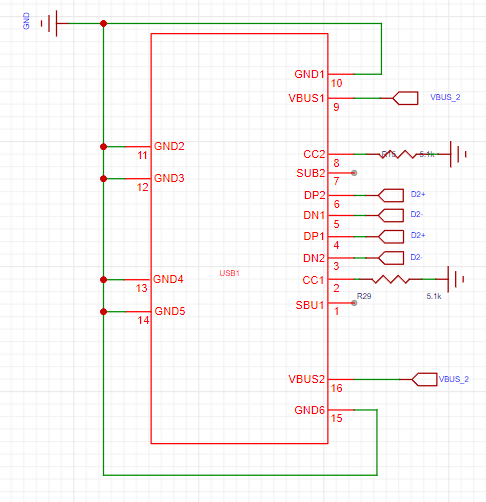

12串口下载USB接口

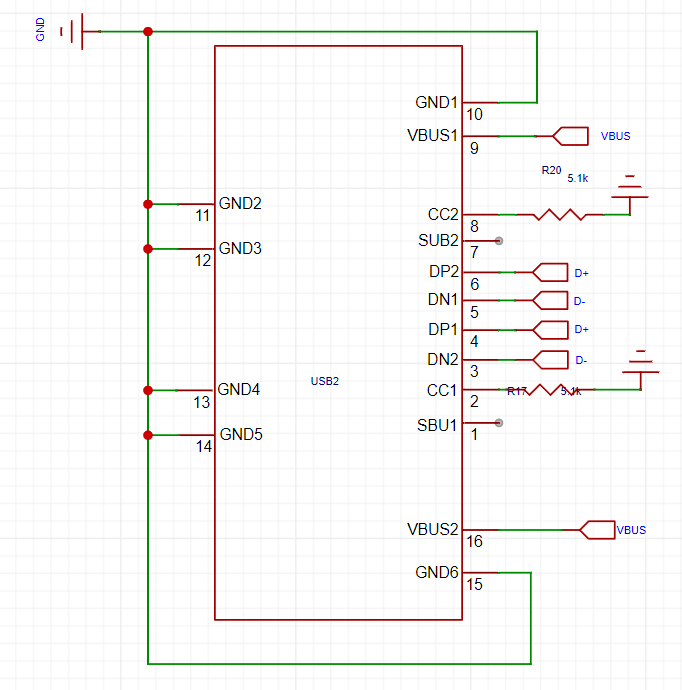

13USB接口
