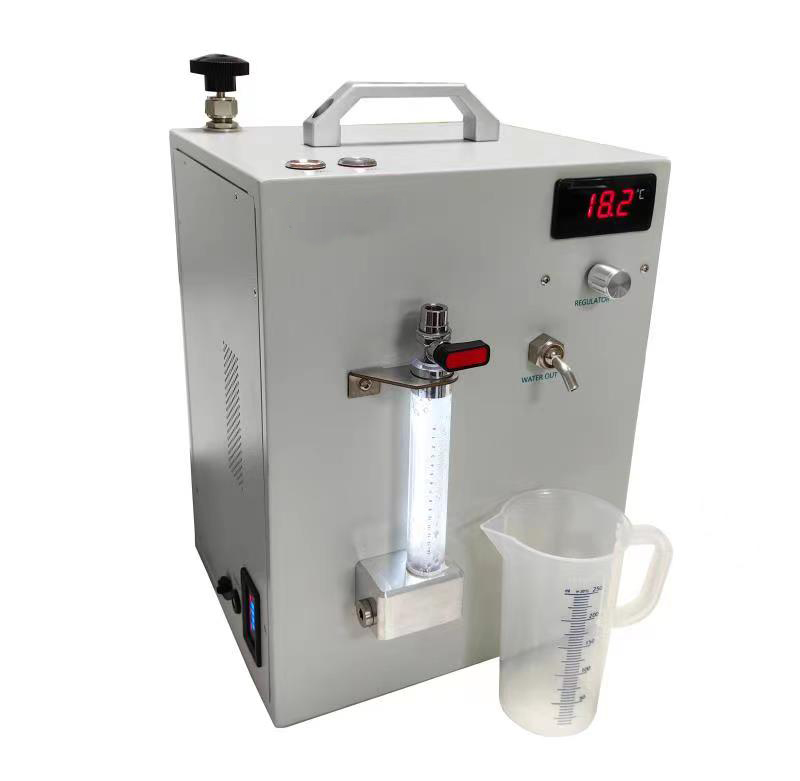

Steam SQ纯蒸汽质量检测仪
纯蒸汽是许多工业和科学领域中的重要介质，其质量和性能对于保障生产过程的安全性和效率至关重要。为了确保纯蒸汽的质量符合要求，验证其过热度、干度值和非凝结气体等指标是必要的。
一、验证标准
cGMP、EN285:2015、美国FDA、药典中对于注射用水的相关规程，HTM2010,，HTM2031
1–非凝结性气体;(收集到气体的体积与收集到水的体积的比值小于等于3.5%)
2–过热度;(膨胀管测量到的温度减掉当地大气压下水的沸点小于25℃)
3–干度值;(非金属荷载大于0.9，或者金属荷载大于0.95)
一、过热度的验证
1.定义和意义： 过热度是指蒸汽温度高于饱和温度的程度。验证纯蒸汽的过热度可以确保其在工业生产过程中具有足够的热能传递能力，以满足生产需求。过热度的准确控制可以提高设备的热效率，减少能源消耗。
2.验证方法： 将皮托管水平同轴地连接到蒸汽管道上。将温度探头插入扩充管并使其位于扩充管的中心。扩充管外套上保护套。将扩充管连上皮托管。打开蒸汽，稳定后记录扩充管中的温度（Te）。按以下公式计算过热值，单位℃：过热值=Te – T0T0是当地大气压下水的沸点。接受标准：在扩充管中测得的过热值须不超过25℃。过热值如是负值则取0℃。
二、干度值的验证
1.定义和意义： 干度值是指蒸汽中液态水的含量。验证纯蒸汽的干度值可以确保其不含有过多的液态水，以避免对设备和工艺的不良影响。干燥的纯蒸汽可以提高热能传递效率，减少设备的腐蚀和结垢。
2.验证方法： 将一个温度探头通过密封盖插入取样点的蒸汽管道中，并使其位于管道的轴心。打开蒸汽，稳定后记录蒸汽供应管道中的温度（Ts）。橡皮塞的不锈钢长管连接橡皮管。用橡皮塞塞住空保温瓶。秤重并记录重量（M1）。取下橡皮塞在保温瓶中加入650±50克冷水（低于27℃）。塞上橡皮塞，保证瓶外干燥无水残留，秤重并记录重量（M2）。将温度探头从橡皮塞的不锈钢短管中插入保温瓶的水中。记录保温瓶中水的初始温度（T0）。将皮托管水平同轴地连接到蒸汽管道上。打开蒸汽，稳定后将橡皮管连接上皮托管。调节橡皮管使冷凝水可顺畅地流入保温瓶中。当保温瓶内水的温度达到接近80℃时断开橡皮管和皮托管的连接，同时摇动保温瓶以使其充分混合，记录最终水温（T1）。秤重并记录最终重量（M3）。实际加入水的重量 Mw = M2 - M1。按以下公式计算蒸汽的干燥度：L=在温度为Ts时饱和干燥蒸汽的潜伏热（kJ·kg-1）。收集的冷凝水的重量 Mc = M3 - M2。
三、非凝结气体的验证
1.定义和意义： 非凝结气体是指在给定条件下不会凝结成液态的气体，如空气中的氮气和氧气等。验证纯蒸汽中的非凝结气体可以确保其纯度和安全性，以避免对设备和工艺的不良影响。
2.验证方法： 将蒸汽品质测试套件中的不凝性气体测试装置固定于合适的高度，冷却水入口连接压力水源（28℃以下），出口连接储水桶，冷凝水出口连接地漏。关闭不凝性气 体测试装置的水流限流阀和蒸汽限流阀。将不凝性气体测试装置与取样点连接，打开冷凝水出口阀和玻璃管上的排气阀，在玻璃管中加入冷水并调节水位直至两边玻 璃管的水位都在刻度0处。将温度表的热电偶连接到不凝性气体测试装置的插槽中，打开水流限流阀和蒸汽限流阀，调节它们的流量，使得温度表测得冷凝温度稳定在80~90℃之间，再次 调节使得两边玻璃管的水位都在刻度0处。同时关闭冷凝水出口阀和玻璃管上的排气阀，可以看到右侧管由于气体增加液位慢慢降低，左侧管液位慢慢升高，一段时间后读数得到右侧管气体增加的体积Vb和 左侧管水增加的体积Vc。不凝性气体比例=Vb/Vc ×100%
Steam SQ纯蒸汽质量检测仪
四、选购指南
SW6000 全自动纯蒸汽风冷取样器
Steam SQ-B 含非凝结气体测试、过热值测试、干度值测试功能
Steam SQ-A 含非凝结气体测试、过热值测试、干度值测试功能以及全自动纯蒸汽风冷取样器
