超低功耗B26蓝牙模块
Bluetooth Module
又一款价格低至3.9元的蓝牙模块HLK-B26来咯！
B26和B25两款蓝牙模块，均支持BLE5.0主从一体，支持OTA蓝牙无线升级模块固件，传输距离可达50米，价格也相同，两款模块最大的区别在于功耗和管脚不同。
B26产品特点
ONE
功耗低至102μA
虽然B25和B26两款模块的功耗都低至微安级，但是B26的功耗比B25更低，休眠电流为102μA，支持自定义连接和广播间隔。
微安级的功耗加上超小尺寸，可以很好地解决现在的物联网蓝牙设备常年使用中遇到的供电问题，一个标准的纽扣电池可供设备使用很多年。
如下是本模块在默认设置下的工作电流实测数据，仅供参考，不同设置和工作场景下工作电流会有不同，可根据具体应用场景调整设置，在功耗和性能之间做出平衡。

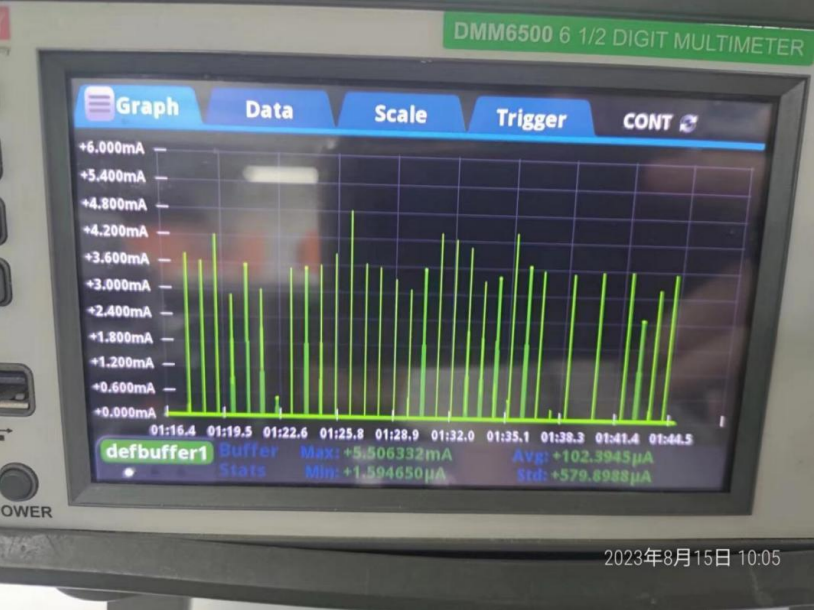

（使能低功耗休眠状态下的工作电流图示）

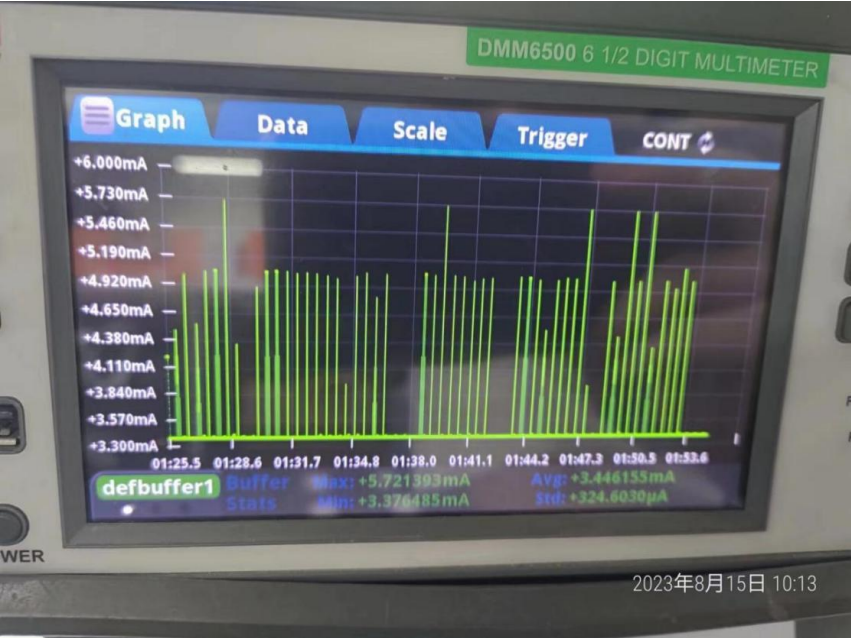

（禁用低功耗休眠状态下的工作电流图示）
TWO
BLE5.0主从一体
HLK-B26是一款BLE5.0主从一体蓝牙模块，支持OTA蓝牙无线升级模块固件，可通过B40测试套件和B40 APP进行测试。
与此同时，B26可设置为蓝牙从机设备或主机设备来使用，主机模式支持连接1个从机，从机模式支持最多1个主机连接。
THREE
超小尺寸，远距离传输
小体积，大能量。
HLK-B26采用低功耗蓝牙芯片，主频 96MHZ，RISC 32 位CPU。
HLK-B26的体积超小，仅14*9.5mm，模块体积超小之余还兼具超远传输距离，通信距离可达50m。

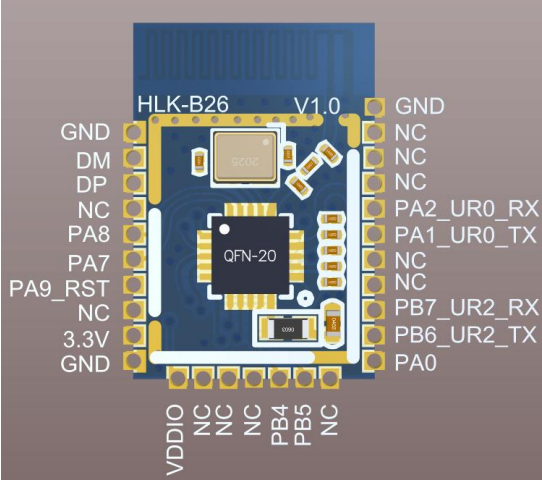

（B26蓝牙模块引脚图）
B26应用分析
ONE
仪器仪表
由于B26具备无线传输、传输信号稳定、低功耗以及高性价比等特点，因而非常适用于仪器仪表。集成了B26的仪器仪表设备在监测数据时可以忽视外界环境，稳定准确地读取及监测数据。
TWO
智慧交通
B26蓝牙模块还可以提供类似智能停车、智能充电桩的智慧交通方案。
智能车位锁解决方案，是将蓝牙模块安装到车位锁上，通过无线信道与控制端(手机)的蓝牙传输数据，并由控制端(手机)的APP对车位锁的工作状态进行软件操作控制，这样能够有效利用停车位资源，缓解城市“停车难”的问题。
除此以外，基于B26的超高性价比和优良特性，模块还可广泛用于安防、车载、消费类电子、医疗、电力、工业无线控制、智能楼宇、传感器网络、家庭自动化、智慧工厂等场景中。
一分钟了解B26测试流程
ONE
测试用调试底板
为了使用户能快速对模块开始验证和调试，海凌科选择了B40测试底板作为B26使用，首次使用本模块时推荐您选择使用此测试底板。
测试底板直接采用USB供电，自带USB转串口功能，通过USB线连接上电脑后，即可通过USB转串口连接上模块的串口，不需要额外连接串口线，使用方便。

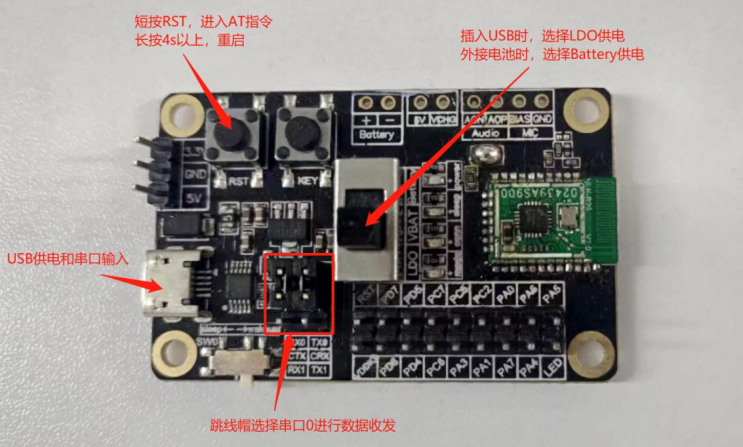

（模块测试底板外观和功能示意图）
RST脚：短按50~2000ms进入AT模式，长按4s以上强制重启
TWO
蓝牙串口透传功能验证
我司为本模块开发了专门的手机蓝牙透传测试APP，以便用户使用。
具体测试操作流程如下：
1、将模块正确接在测试底板上，通过USB线连接测试底板和电脑。
2、在电脑上用串口调试工具打开对应的串口。

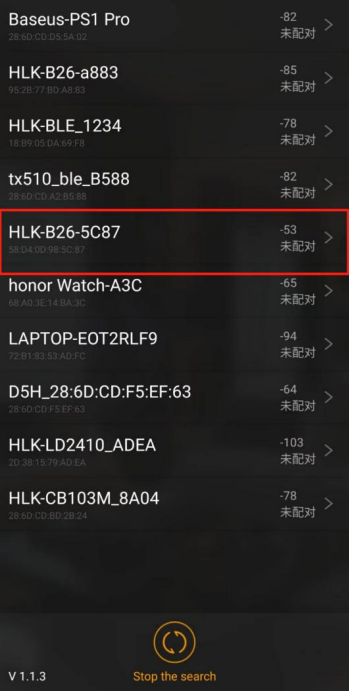

3、手机上打开透传测试APP，APP上显示周边自动搜索到的蓝牙设备，点击模块对应的蓝牙设备名连接。B26模块的默认名称为HLK_B26_****，后缀为MAC地址后四位。

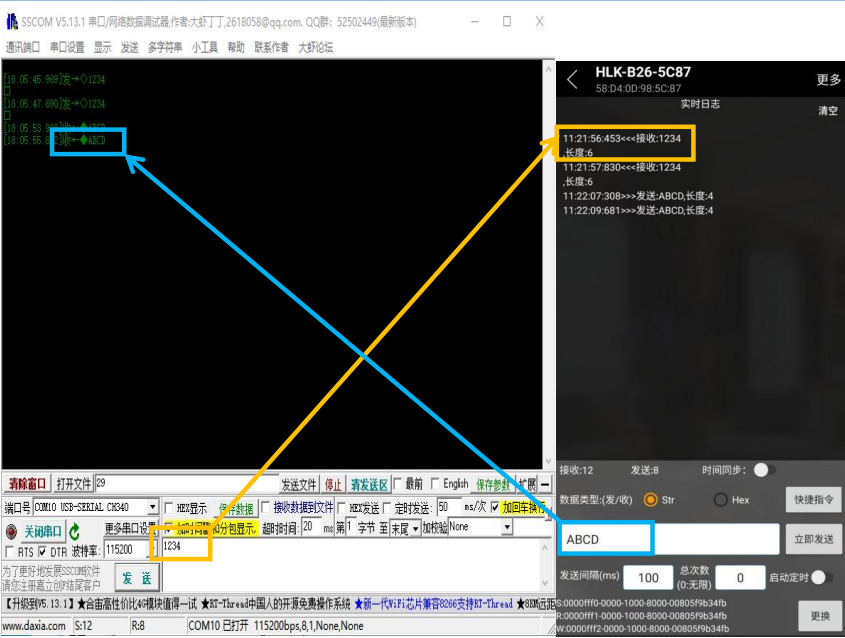

串口和APP透传数据实测如下：
