航顺BLDC控制器新品“解密”：HK32M060和HK32M050
感知论坛
长期以来，国内BLDC电机应用的芯片产品非常依赖进口，国产厂商一直在努力提升芯片产品的自给率，打造更健康的行业生态。
航顺芯片作为国产32位MCU厂商，长期投入电机专用MCU研发设计，致力于打造性能比肩国际大厂的电机专用MCU及周边生态。本次新品解密，航顺芯片资深FAE杨应纯详细介绍了两款电机BLDC电机控制专用MCU新品——HK32M060和HK32M050。同时，杨工也分享了航顺电机控制专用MCU产品路线，分为无预驱、低压预驱和中压预驱三大类，均有量产产品，应用在下游应用市场。
3大特色功能
随着人们生活水平提高及消费市场的需求升级，终端市场对电机控制性能提出了更高的要求——除了电机开关和变档控制外，电机还需要实现多种复杂控制任务。本次解密的HK32M060和HK32M050具备三大特色功能：
内置1个12位高精度ADC转换器，ADC转换速率高达1MSPS。ADC除了支持DMA操作以外，每个ADC通道配置独立的结果寄存器；支持两个独立的采样保持单元；支持4个独立转换和1个测试队列的灵活队列配置；ADC触发信号可延时配置等特色功能。
内置一个16位高级定时器，支持6个通道三项互补PWM输出，PWM输出带死区插功能，并且前后死区时间可不对称调整；除4路独立捕获和比较通道以外，还配置2路额外CC5和CC6捕获和比较通道，更适合电机控制。
内置航顺自研知识产权的电机加速单元（EMACC），可用于通过FOC算法控制的直流无刷电机。EMACC可以加速电机驱动的数学运算，运算速度较纯软件计算更快，并且减少CPU占用，在相同的CPU工作频率下，效率提升36%。
创新产品力

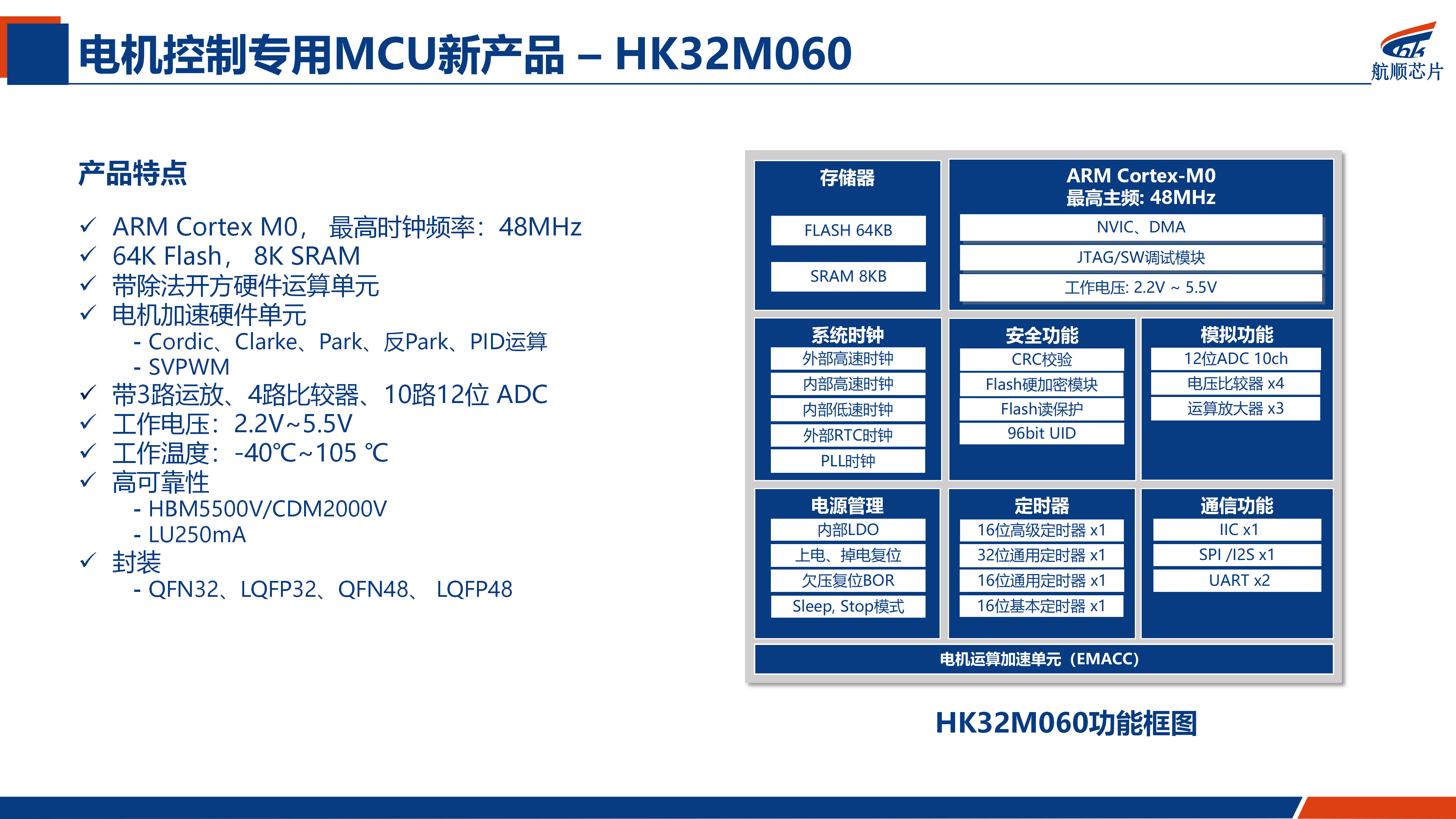

HK32M060产品功能丰富，内部集成了具有航顺特色的电机控制功能：高级定时器带3路互补PWM、 高精度ADC、6MHz带宽轨到轨运放、比较器、32位针对霍尔传感器的捕获时钟、硬件除法器以及电机算法加速引擎等功能。同时发布的两款SOC产品，HK32M063和HK32M064内部更是集成了40V和70V PN预驱、NN预驱、LDO等，使得应用者可以大幅度精简板级器件、节省BOM成本。

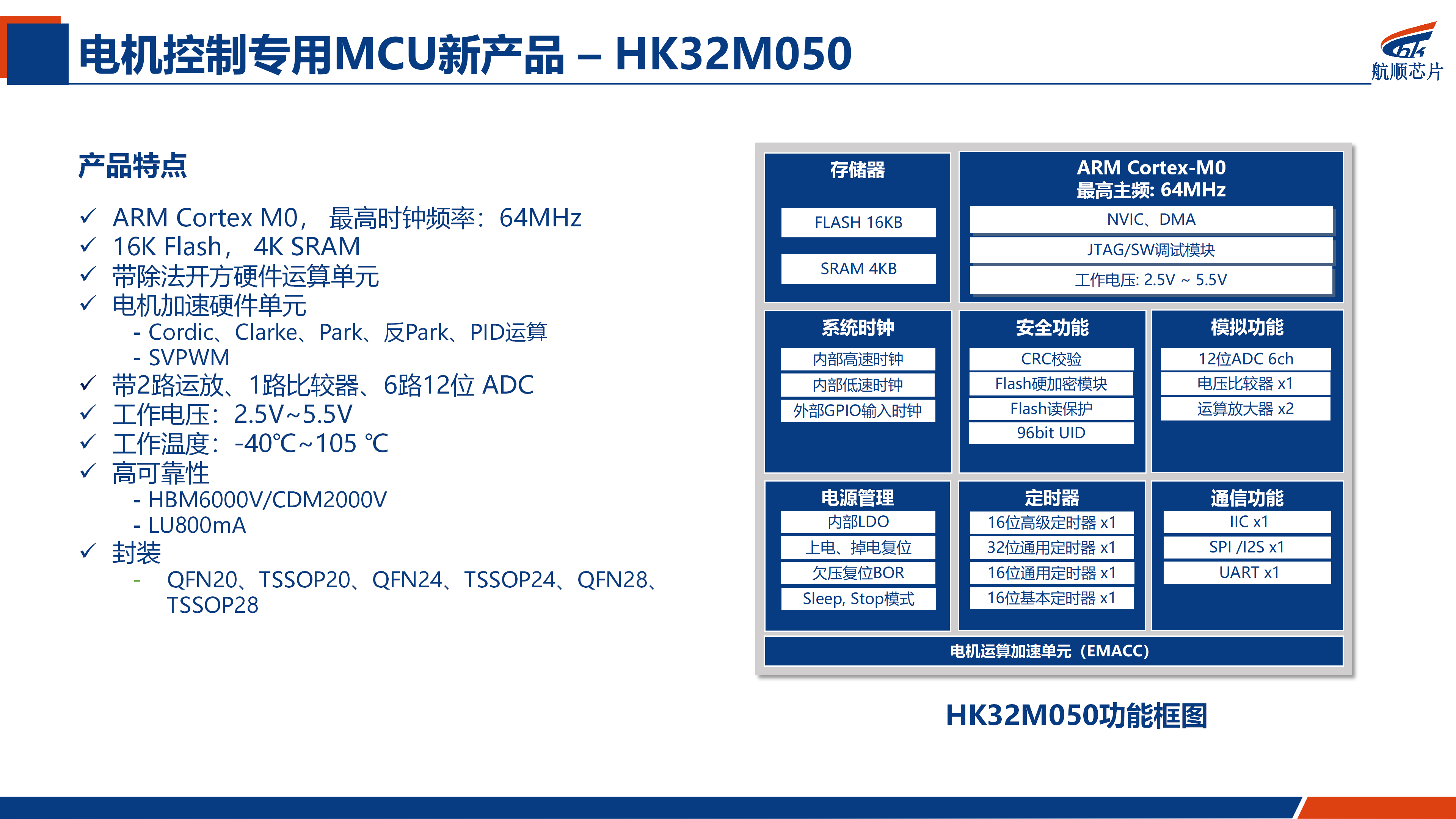

HK32M050具有高性价比，产品内部集成了具有航顺特色的电机控制功能：高级定时器带3路互补PWM、 高精度ADC、6MHz带宽轨到轨运放、比较器、32位针对霍尔传感器的捕获时钟、硬件除法器以及电机算法加速引擎等功能。 HK32M053和HK32M054内部更是集成了40V和70V PN预驱、NN预驱、LDO等，使得应用者可以大幅度精简板级器件、节省BOM成本。
航顺电机控制专用MCU产品广泛应用于工业控制、家用电器、电动工具和交通运输等领域。
