CC-Link采纳ix Industrial®作为新的标准接口
满足IEC 61076-3-124标准的ix Industrial® Gbit以太网连接器已纳入最新的CC-Link IE TSN规范。
埃斯佩尔坎普，2023年8月23日--总部位于日本名古屋的CC-Link合作伙伴组织宣布，已将ix Industrial® Gbit以太网接口A型（满足IEC 61076-3-124标准）纳入其“CC-Link IE TSN网络通信规范”推荐标准名单中。ix Industrial®被广泛认为是对现有的RJ45和M12 X编码解决方案的有效补充，同时也是工业领域的可靠解决方案。浩亭ix Industrial®产品为苛刻的的应用场景提供了额外的功能。
★2023年3月，CC-Link合作伙伴组织发布了修订版的CC-Link IE TSN规范。除了常见的RJ45和M12 X编码解决方案，ix Industrial® A型接口（满足IEC 61076-3-124标准的10针矩形连接器）也已被明确列入。ix Industrial®接口遵循IEC 61076-3-124标准，且支持高达10 Gbit/s的以太网传输速率。
|
连接器规范 |
Rj45连接器（1 Gbps）：建议使用符合ANSI/TIA/EIA-568-B的8针连接器屏蔽型RJ45连接器。 Rj45连接器（100 Mbps）：建议使用符合ANSI/TIA/EIA-568-B的4针或8针连接器屏蔽型RJ45连接器。 M12连接器（1 Gbps）：建议使用符合IEC61076-2-109标准的X-Coding 8针连接器。 M12连接器（100 Mbps）：建议使用符合IEC61076-2-109标准的D-Coding 4针连接器或X-Coding 8针连接器。 10针矩形连接器（1 Gbps/100 Mbps）：建议使用符合IEC 61076-3-124标准的A型10针连接器。 |
资料来源：CC-Link IE TSN规范（概述）
★CC-Link用户如今获得了第三种适用于双绞线的工业以太网接口选择。ix Industrial®在可靠性方面做出了显著提升，其设备插口相较RJ45解决方案缩小了70%，这为设备微型化展开了广泛的可能性。
★ix Industrial®接口已被纳入GigE Vision和PROFINET的规范，并正在受到CC-Link的高度关注。因此，ix Industrial®正逐渐成为工业以太网领域公认的标准接口。
★除标准型号外，浩亭技术集团还提供了带有推拉式功能的连接器，特别适用于多个邻近接口的紧凑型布置。其新发布的Mini PushPull系列ix Industrial®不仅设计精良，并且配合面具备防水和防尘特性。
★优势一览:
符合IEC 61076-3-124标准
超六类传输能力
360°屏蔽保证绝对可靠的传输性能
支持PoE/PoE+供电
防护等级IP20/IP65
免工具锁定功能
耐用性高
★可选型号：
母接口：包括直角垂直、纯垂直、直角水平选项
连接器：提供直插式和直角设计（IDC，焊接式）
提供多种长度和组合的电缆组件
关于CC-Link IE TSN
★CC-Link IE TSN规范是由CC-Link合作伙伴协会在2018年发布的，标志着网络技术的新纪元。此规范融合了时间敏感网络（TSN）技术与千兆位以太网带宽的相关标准，进一步提升了CC-Link工业以太网的性能。为适应这些进步，该规范也纳入了一种紧凑的工业级连接器。

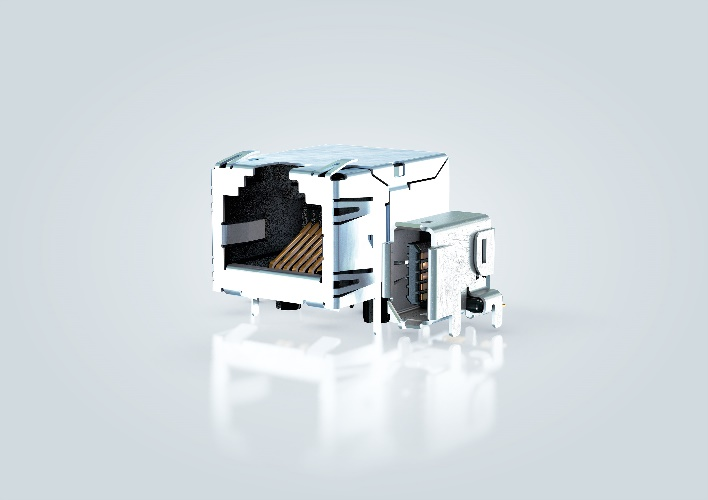

文字说明：浩亭的ix Industrial®设备插口尺寸较传统的RJ45缩小了70%。

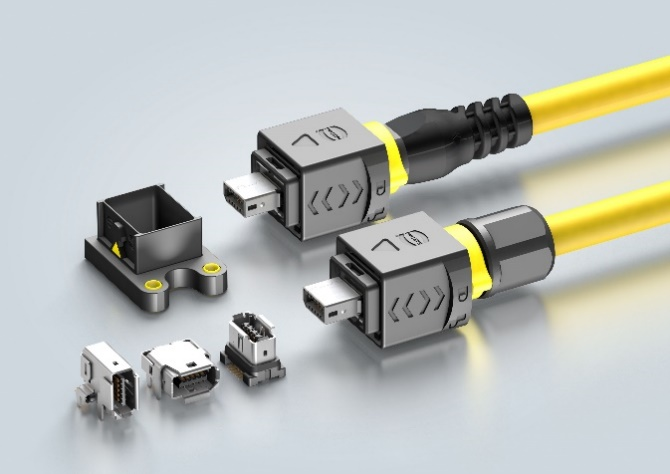

文字说明：浩亭的Mini PushPull ix Industrial®具备IP65防护等级，支持现场安装和定制成型。
