翻斗式雨量计-降雨量监测

品高-潘 20230908

翻斗式雨量传感器,可用于气象站,水文站,农林等有关部门,用来测量降水量,降水强度,降水时间等并及时预警降雨量。

传感专家翻斗式雨量传感器,可用于气象站,水文站,农林等有关部门,用来测量降水量,降水强度,降水时间等。

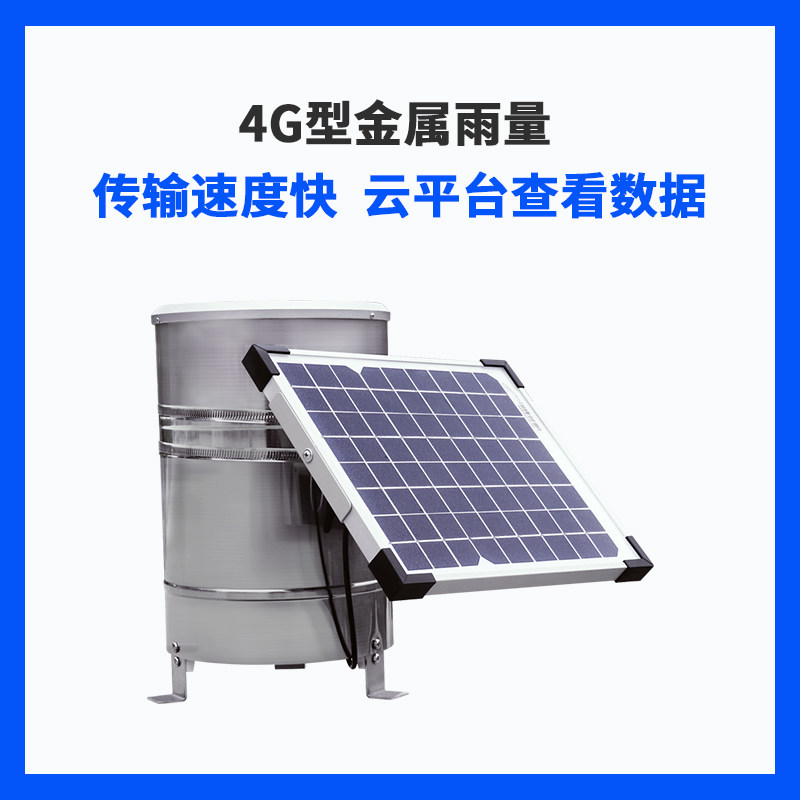

无线雨量计是一款用于测量降雨量的监测设备

功能和特点:

测量降雨量:无线雨量计采用光学传感器构造,可以测量不同时间单位的降雨量。例如,分钟降雨量、小时降雨量以及日降雨量。

配置阈值:用户可以设定阈值,当降雨量超过该阈值时,设备会触发告警上传。

数据上传:设备将降雨量和设备参数等数据上传到雨量监测系统,系统对数据进行解析并判断警情。

通讯方式:无线雨量计使用NB-IOT或4G通讯方式,确保了数据传输的稳定性和实时性。

太阳能供电:设备使用太阳能供电,这确保了设备的持续运行和稳定性,而无需过多的人工干预。

一、雨量传感器功能及特点:

结构设计合理,承水斗,外壳采用不锈钢结构,具有美观大方,耐腐蚀性。

使用进口干簧管,测量精度高,稳定性好

翻动部位是不锈钢轴与精密宝石轴承配合,不仅能翻斗翻动灵敏度高,工作稳定可靠,并且耐磨损,寿命长。精密加工,确保整个翻斗系统精度高。

底盘内部设有水平泡,可以通过底角调整达到水平度。

二、工作原理:

承水桶口收集雨水经过过水嘴、漏斗注入翻斗当一个都室接水时,另一斗室处于等待状态,当集水容积达到设定值(6.28mL)时,由于重力的作用使其翻转,此时另一斗室便升至接水状态,接水达到设定值时使其翻转,如此交替形成接水、翻转过程,随着翻斗的翻转,翻斗侧面的磁钢对其上部磁控开关进行扫描,磁控开关随之接通、断开,即使磁控开关通断一次,输出一个脉冲信号,表示0.2mm降水量,通过信号电缆输出给二次仪表,实现降水遥控测量。


三、主要技术指标:

盛水口直径:200mm

测量降水强度:≤ 4mm/min ,(8mm/min可用)

分辨力:0.2mm;0.5mm;(可选)

误差:±2%(室内静态测试,强度为2mm/min)

输出信号:(干式舌簧管)脉冲信号

工作温度:0-50℃

储存温度:-10℃-50℃

重       量:3.2KG

485信号输出时,供电电压:5-24V

电流信号输出时,

供电电压:9-24V

量程:0-100mm

信号:4-20mA

超过1个小时无雨电流归4mA

调试方法:(以0.2mL为例)

人工恒压注水试验,用500mL标准量杯量取314mL清水注入恒压注水器,清水通过承水口流入翻斗,确定300秒钟(仪器报时显示50次)流完,翻斗翻转1次为6.28mL(表示0.2mm雨量)翻斗翻转50次,误差≤4%(±52次以内)为合格,如翻转次数>4%(>52次)说明翻斗翻转角度小,应向下调整限位螺钉,使翻斗翻转角度**,如翻转次数<4%(<48次)说明翻斗翻转角度大,应向上调整限位螺钉,使翻斗翻转角度减小,调整至合格后紧固限位螺钉,并将调整螺钉漆封。

注意:

   1、安装时调整底盘内部水平泡到水平。

2、去掉绑翻斗的皮筋。
