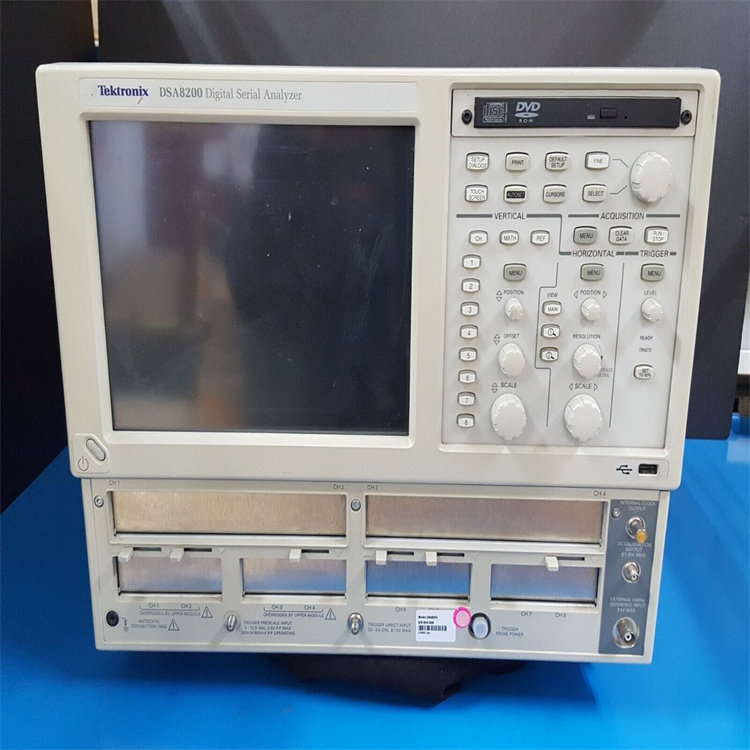

Tektronix DSA8200泰克DSA8300采样示波器
泰克Tektronix DSA8200，DSA8300光示波器
对于开发当今的高速串行设备，泰克 DSA8200 数字串行分析仪采样示波器是用于通信、计算机和消费电子产品千兆位发射机和信号路径表征以及一致性验证的最通用工具之一。凭借卓越的带宽、信号保真度和最可扩展的模块化架构，Tek DSA8200 可为当前和新兴串行数据技术提供最高性能的 TDR 和互连分析、最准确的信号损伤分析以及 BER 计算。
泰克 DSA8200 数字串行分析仪提供无与伦比的测量系统保真度和超低抖动，确保最准确地采集高速信号。通过相位参考模块，您可以从 200 fs 采集抖动中获得高级分析优势。采样示波器又向前迈出了一步，在相位参考模块的帮助下，DSA8200 可以采集和测量 SSC（扩频时钟）信号。
泰克 DSA8200 的特性和优点包括：
最先进的采样示波器，用于通信信号分析、TDR/TDT/串行数据网络分析、采集和重复超快信号的测量
扩频时钟 (SSC) 信号的采集
业界首款支持多达 8 个输入通道的大型机，以提高灵活性和吞吐量
四个颜色分级、可变余辉波形数据库
具有 100 多种自动测量功能的测量系统
完整的通信测量套件包括 OMA、SSC 配置文件和许多其他类型
自动 ITU/ANSI/IEEE 模板测试
SONET/SDH、FC、以太网和其他内置标准的模板和测量
可以从工厂提供的文件加载掩码更新
用于保护带生产测试的掩模裕度测试
采集模块
全集成多速率光模块
高达 80 GHz 的光学模块 80C10B
某些模块提供高精度“ER 校准”测量
电气模块高达 70+ GHz 带宽和 5 ps 测量上升时间 (10-90%)
灵活速率时钟恢复
支持 SSC（扩频时钟）的时钟恢复
抖动、噪声、BER 和串行数据链路分析
测量确定性数据相关抖动并将其与随机抖动分开
测量垂直噪声，分离确定性数据相关的噪声
随机噪声产生的噪声
高精度BER和眼图估计，支持DDPWS
FFE/DFE 均衡、发射机均衡
针对损耗 >30 dB 的通道进行通道仿真
用于夹具去嵌入的线性滤波器，线性滤波
TDR（时域反射计）
高达 50 GHz TDR 带宽，抑制上升时间为 15 ps，入射上升时间为 12 ps
查看全文
