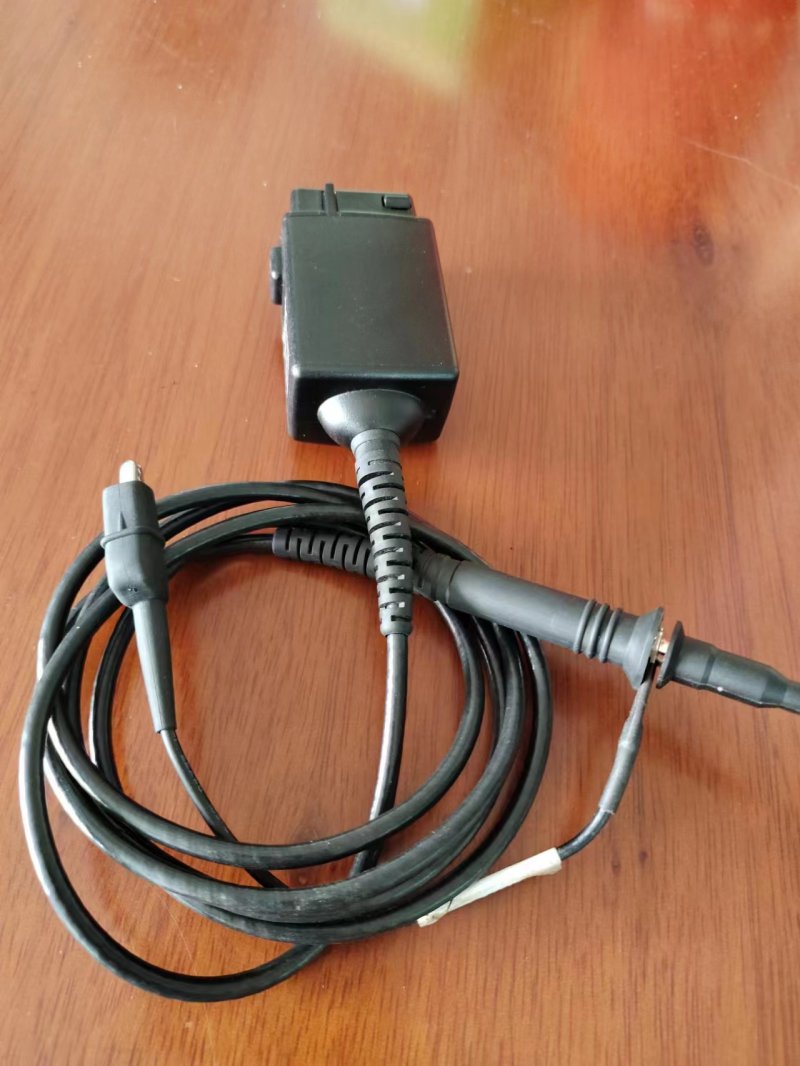

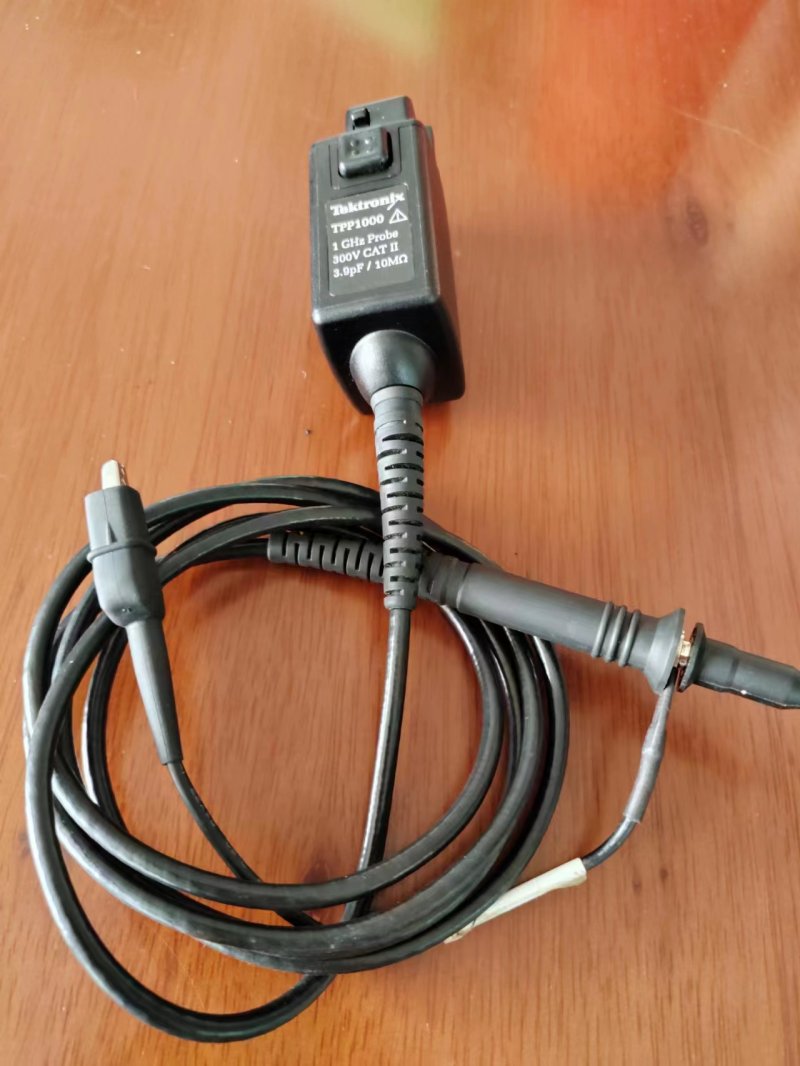

泰克Tektronix TPP1000无源电压探头
无源电压探头TPP1000产品参数：衰减：10X带宽：1 GHz输入阻抗：10 MΩ || 3.9 pF最大电压：300 Vrms CAT II泰克TPP1000电压探头
TPP1000、TPP0500B、TPP0502 和 TPP0250 型号是泰克推出的高带宽通用探头，提供了这一产品系列之前从未使用的突破性技术规格。这些型号的探头专门针对泰克 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器而设计，能够提供高达 1 GHz 的模拟带宽，容性负载低于 3.9 pF。
主要性能指标
1 GHz、500 MHz 和 250 MHz 探头带宽型号
<4 pF 输入电容
10X 和 2X 衰减系数
300 V CAT II 输入电压
适用于 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器
主要特点
紧凑型探头头部，适合探测小型几何电路元件
探头主体较小，更容易观察待测设备
刚性端部，保证了待测设备的连接性
小型 MMCX 可更换端部套筒，用于建立安全的免手持连接 TPP1000）
0.1 英寸（2.54 毫米）和 0.062 英寸（1.57 毫米）方针适配器连接到 MMCX 端部套筒，可轻松建立与方针头以及 0402 组件之间的免手持连接 TPP1000）
可更换的探头端部套筒
较大附件套件，具有多种连接能力
连接能力
集成的示波器和探头测量系统提供智能通信，可自动缩放和调整示波器显示屏上的单位，以与探头衰减匹配
内置交流补偿优化了整个频率范围的信号路径
应用
低功率设备
维修
生产工程测试
研发
准确的高速无源探测技术
这种极低的容性负载降低对电路的不利影响，能够允许更长的接地引线。而且由于探头的带宽较宽，因此能够查看对于高速应用极为重要的信号高频分量。TPP1000、TPP0500B 和 TPP0250 无源电压探头具有所有通用探头的优势，比如高动态范围、柔性连接选项以及耐用的机械设计，同时提供有源探头的性能。
准确低压
TPP0502 提供行业gao带宽 (500 MHz) 和低衰减系数 (2X)，适于进行低压测量，比如波纹测量，这是对电源输出的常见测量。TPP0502 的低容性负载意味着还可以在此探头上应用长接地引线，同时对测量效果的影响小，因而工程师可以更灵活地在设计周围移动，不必担心接地引线的长度问题。
