提高霍尔电流传感器精度的方法是什么
霍尔电流传感器在使用的过程中，会遇到各种问题，那么，提高霍尔电流传感器精度的方法是什么呢?你是不是也遇到了这个难题了呢?接下来，就让我们一起来全面的了解下吧，一定会解决你的难题的。
提高霍尔电流传感器精度的方法
1、霍尔电流传感器
霍尔电流传感器基于磁平衡式霍尔原理，根据霍尔效应原理，从霍尔元件的控制电流端通入电流Ic，并在霍尔 元件平面的法线方向上施加磁场 强度为B的磁场，那么在垂直于 电流和磁场方向(即霍尔输出端 之间)，将产生一个电势VH，称 其为霍尔电势，其大小正比于控 制电流I。与磁场强度B的乘积。 即有式中:K为霍尔系数，由霍尔元件的材料决定;I。为控制电流;B为磁场强度; VH为霍尔电势。

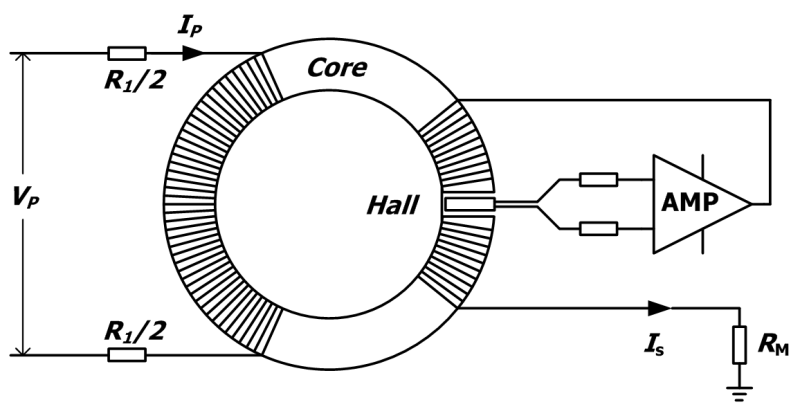

2、霍尔电流传感器电路原理接线图
1、霍尔电流传感器基于磁平衡式霍尔原理，根据霍尔效应原理，从霍尔元件的控制电流端通入电流Ic，并在霍尔 元件平面的法线方向上施加磁场 强度为B的磁场，那么在垂直于 电流和磁场方向(即霍尔输出端 之间)，将产生一个电势VH，称 其为霍尔电势，其大小正比于控 制电流Ic。与磁场强度B的乘积。 即有式中:K为霍尔系数，由霍尔元件的材料决定：
I为控制电流;B为磁场强度; VH为霍尔电势。
2、霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。因此，使电流的非接触测量成为可能。
提高霍尔电流传感器精度的方法
3、提高霍尔电流传感器精度的方法
1、原边导线应放置于传感器内孔中心，尽可能不要放偏;
2、原边导线尽可能完全放满传感器内孔，不要留有空隙;
3、需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。如条件所限，手头仅有一个额定值很高的传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。例如当用额定值100A的传感器去测量10A的电流时，为提高精度可将原边导线在传感器的内孔中心绕十圈(一般情况，NP=1;在内孔中绕一圈，NP=2;……;绕九圈，NP=10，则NP×10A=100A与传感器的额定值相等，从而可提高精度);
4、当欲测量的电流值为IPN/10的时，在25℃仍然可以有较高的精度。
提高霍尔电流传感器精度的方法就为大家总结如上，大家可以看出，上面的方法可以很好的解决大家的问题，只要你按照上面的步骤，就可以提高精度，大家赶紧试试吧。
