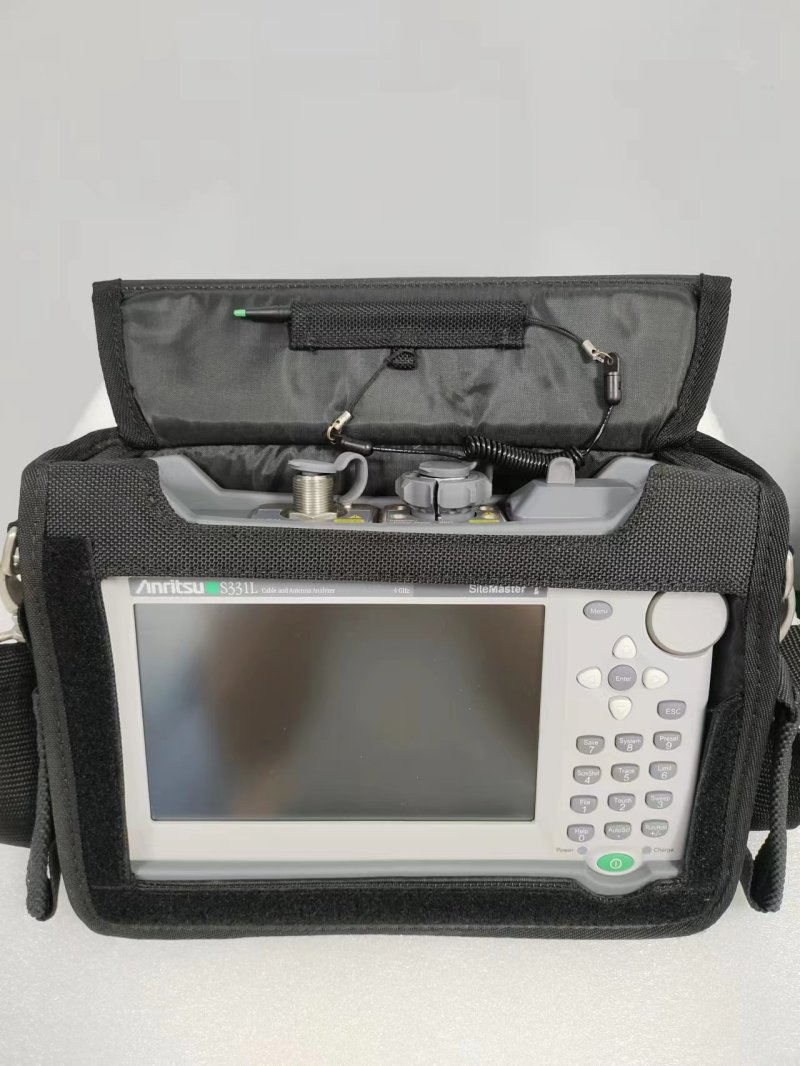

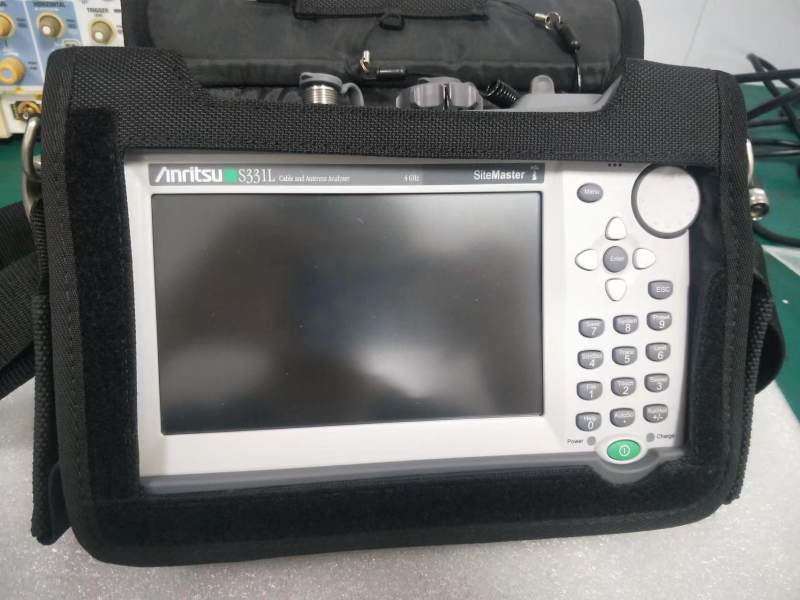

安立Anritsu S331L天馈线测试仪
安立Anritau S331E天馈线测试仪S331L
产品介绍
S331L是一款坚固耐用的手持式电缆和天线分析仪。S331L利用最新的技术进步，针对现场条件进行了优化，易于使用，并具有高效的扫频管理能力。S331L可提供整个工作日的电池工作时间。S331L具有大型户外可视7 "TFT触摸屏显示器、直观的图形用户界面和经典模式，可显著提高用户的现场效率。
- 回波损耗
- 驻波比
- 电缆损耗
- 史密斯图（50/75欧姆可选）
- 1端口相位
- 故障距离的回波损耗
- 故障距离的驻波比
- 射频功率（50 MHz至4 GHz）
- VIP模式；基于IEC 61300-3-35的合格/不合格标准的光学连接器检测（需要USB视频检测探头G0306A，单独销售）。
S331L是坚固耐用的手持式电缆和天线分析仪的最高价值。S331L取代了目前的价值线S331D，它是历史上运行时间最长的便携式电缆和天线分析仪系列的一部分。S331L利用最新的技术进步，针对现场条件进行了优化，易于使用，并具有高效的扫频管理能力。S331L提供整个工作日的电池工作时间，是有史以来手持式电缆和天线分析仪中最长的。S331L具有大型户外可视7 "TFT触摸屏显示器，新的直观图形用户界面，以及模仿S331D基本测量流程的经典模式，非常容易使用，可显著提高用户的现场效率。
S331L智能型天馈线测试仪产品特点：
•2 MHz 至 4 GHz 手持式电缆与天线分析仪，可抗撞击、防尘和防水
•使用电池可连续工作超过 8 小时
•标准内置 InstaCal™ 模块和功率计
•FlexCal™ 即使在频率改变的情况下也可以维持校准
•常见的类 S331D 经典模式
•内置一个“帮助”功能按钮
•800x480 7” TFT 触摸屏显示和多个 USB 端口
•内部存储 >1000 份文件，配备对已存储扫描结果的快速预览功能
•行业标准 *.dat 格式兼容线扫工具（LST）和 HHST
S331L智能型天馈线测试仪标准测量包括：
•回波损耗
•VSWR
•电缆损耗
•故障点定位回波损耗
•故障点定位 VSWR
•射频功率（50 MHz 到 4 GHz）
S331L智能型天馈线测试仪技术参数：
频率范围 2 MHz 到 4 GHz
频率精度 ≤ ± 5 ppm @ 25 °C
频率分辨率:1 kHz
输出功率 +3 dBm, 典型值
干扰免疫:
同信道 +17 dBm 在校准扫描频率范围外
同频点 +13 dBm 在校准扫描频率范围内
测试速度
回波损耗 ≤ 1.50 ms/数据点, 射频抗干扰置于低, 典型值
故障点定位 ≤ 1.75 ms/数据点, 射频抗干扰置于低, 典型值
回波损耗
测试范围 0 ~ 60 dB
分辨率 0.01 dB
测试范围 1 ~ 65
分辨率 0.01
电缆损耗
测试范围 0 ~ 30 dB
分辨率 0.01 dB
故障点定位
距离回波损耗测试范围 0 ~ 60 dB
距离驻波比测试范围 1 ~ 65
距离分辨率 (米) ：(1.5 x 108 x Vp)/ΔF (Vp = 传播速率, ΔF 为 F2 – F1 以 Hz 单位)
测量距离范围 (米)： 0 ~ (数据点 – 1) x 距离分辨率, 最大 1500 米 (4921 英尺)
测试精度@ 23±3°C
