霍尔传感器属于非常常见的磁场传感器，那么，各位朋友们是不是非常的想要知道霍尔传感器在电流测量中的应用呢?为了让大家进一步的了解霍尔传感器的特性，就为大家详细分析下。
霍尔传感器在电流测量中的应用
1、电流
科学上把单位时间里通过导体任一横截面的电量叫做电流强度，简称电流。通常用字母 I表示，它的单位是安培(安德烈·玛丽·安培)，1775年—1836年，法国物理学家、化学家，在电磁作用方面的研究成就卓著，对数学和物理也有贡献。电流的国际单位安培即以其姓氏命名)，简称“安”，符号 “A”，也是指电荷在导体中的定向移动。
传感器专家网指出导体中的自由电荷在电场力的作用下做有规则的定向运动就形成了电流。
电源的电动势形成了电压，继而产生了电场力，在电场力的作用下，处于电场内的电荷发生定向移动，形成了电流。每秒通过1库仑的电量称为1「安培」(A)。安培是国际单位制中所有电性的基本单位。 除了A，常用的单位有千安(kA)毫安(mA)、微安(μA)1A=1 000mA=1 000 000μA，电学上规定：正电荷定向流动的方向为电流方向。金属导体中电流微观表达式I=nesv,n为单位体积内自由电荷数，e为电子的电荷量，s为导体横截面积，v为电荷速度。
大自然有很多种承载电荷的载子，例如，导电体内可移动的电子、电解液内的离子、等离子体内的电子和离子、强子内的夸克。这些载子的移动，形成了电流。
2、霍尔传感器

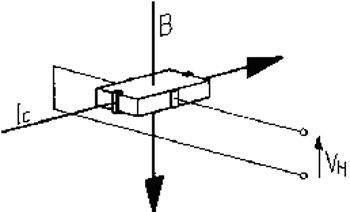

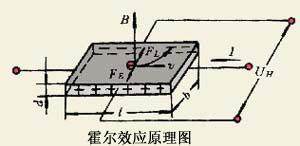

霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种，这一现象是霍尔(A.H.Hall，1855-1938)于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
霍尔传感器在电流测量中的应用
3、霍尔传感器在电流测量中的应用
霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式： IS* NS= IP*NP
其中， IS—副边电流;
IP—原边电流;
NP—原边线圈匝数;
NS—副边线圈匝数;
NP / NS—匝数比，一般取NP =1。
电流传感器的输出信号是副边电流IS，它与输入信号(原边电流IP)成正比，IS一般很小，只有10~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。
霍尔传感器在电流测量中的应用如上文所述，大家有什么看法呢?我们为大家分享的内容就到这里了，但是，我们还会继续为大家分享更多的实用、精彩的内容。
