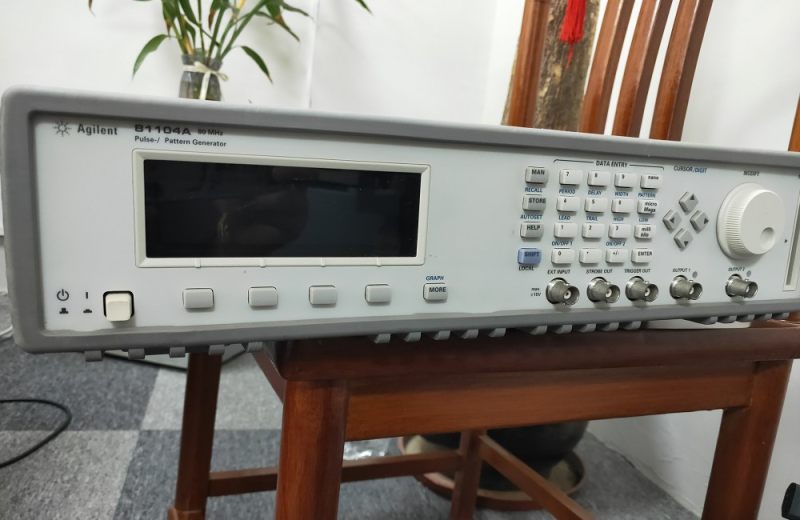

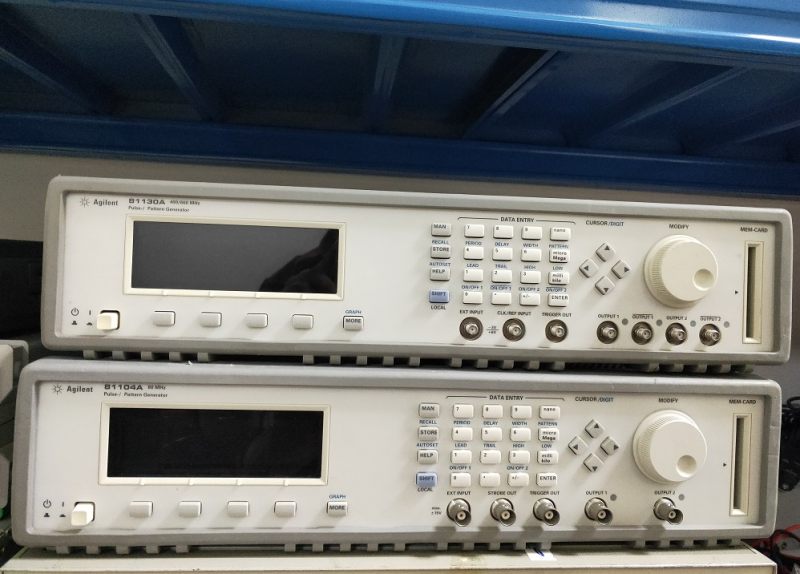

安捷伦Agilent 81104A脉冲信号发生器
安捷伦Agilent 81104A信号发生器
带有一个或二个Agilent 81105A输出模块的Agilent 81104A 80 MHz 单/双通道脉冲码型发生器建立在81101A的性能基础上并具有向后兼容性。
81104A扩展了频率范围，每通道添加了高达16 kbit 的RZ/NRZ（归零码/非归零码）码型能力。一个NRZ选通通道可在码型中的任何期望点提供触发功能，或者用作额外的码型源。
如果两个81105A输出模块均可用，则可添加输出。这会允许生成不同的脉冲波形，从而可模拟故障、测试时钟恢复电路或生成3级或4级代码。
通道添加功能或1000欧姆源模式都可在高达60 MHz频率下运行。两者结合使用可达到约为15 MHz的最大速度。
注： 每台Agilent 81104A 80 MHz单通道或双通道脉冲码型发生器都要求配备1个或2个Agilent 81105A输出模块。
- 单/双通道脉冲码型发生器
- 80 MHz，10 V，50 Ohm至50 Ohm
- 可选择触发或PLL操作
- 可选择脉冲/猝发/码型模式
- 可变跳变时间
- BNC单端输出
- 单通道或双通道：需要1个或2个81105A输出模块
