霍尔电流电压传感器变送器模块性能及应用
随着霍尔传感器的普及，已经出现了很多种类的传感器，像电流电压的，水力的等。那么霍尔电流电压传感器变送器模块性能及应用有哪些。下面由传感器专家网来介绍一下。
再论霍尔电流电压传感器/变送器模块的性能及应用
近年来，新一代功率半导体器件大量进入电力电子、交流变频调速、逆变装置及开关电源等领域。原有的电流、电压检测元件已不适应中高频、高di/dt电流波形的传递和检测。霍尔电流、电压传感器/变送器模块是近十几年发展起来的测量控制电流、电压的新一代工业用电量传感器，是一种新型的高性能电气检测元件。
霍尔电流、电压传感器/变送器由于具有精度高、线性好、频带宽、响应快、过载能力强和不损失被测电路能量等诸多优点，因而被广泛应用于变频调速装置、逆变装置、UPS电源、逆变焊机、变电站、电解电镀、数控机床、微机监测系统、电网监控系统和需要隔离检测大电流、电压的各个领域中。在电力电子产品中，对大电流、电压进行精确的检测和控制也是产品安全可靠运行的根本保证。
霍尔传感器/变送器的性能特点
霍尔电流、电压传感器/变送器模块具有优越的电性能，是一种先进的、能隔离主电路回路和电子控制电路的电检测元件。它综合了互感器和分流器的所有优点，同时又克服了互感器和分流器的不足(互感器只适用于50Hz工频测量;分流器无法进行隔离测量)。利用同一只霍尔电流电压传感器/变送器模块检测元件既可以检测交流也可以检测直流，甚至可以检测瞬态峰值，因而是替代互感器和分流器的新一代产品。
电压传感器的应用
电压传感器可测量任意波形的电压和电流。霍尔电压、电流传感器/变送器模块可以测量任意波形的电流和电压参量，如直流、交流和脉冲波形等。也可以对瞬态峰值参数进行测量，其副边电路可以忠实地反映原边电流的波形。这一点普通互感器无法与其相比，因为普通的互感器一般只适用于50Hz的正弦波。
电压传感器精度高。一般的霍尔电流电压传感器/变送器模块在工作区域内的精度优于1%，该精度适合于任何波形的测量，而普通互感器精度一般为3%～5%，且只适合于50Hz的正弦波形。线性度优于0.5%。
动态性能好。一般霍尔传感器/变送器模块的动态响应时间小于7μs，跟踪速度di/dt高于50A/μs;霍尔电流电压传感器/变送器模块以其优异的动态性能为提高现代控制系统的性能提供了关键的基础(无感元件)。一般普通互感器的动态响应时间为10～20μs，这显然已不适应工业控制系统发展的需要(感性元件)，工作频带宽。可在0～20kHz频率范围内很好地工作，载能力强，测量范围大(0～±10000A)，可靠性高，平均无故障工作大于5×10000小时，
霍尔电流传感器、霍尔电压传感器/霍尔电流变送器的工作原理

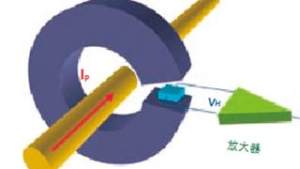

磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用，此时可以通过Is来跟踪Ip。当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程，最后重新达到平衡。被测电流的任何变化都会破坏这一平衡。一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。
通过以上传感器专家网的介绍我们了解了霍尔电流电压传感器变送器模块性能及应用的相关内容。为了保障供电的需求，霍尔电流电压传感器是很重要的。
