霍尔传感器的作用及安装是什么？你了解多少？

霍尔传感器不仅优点多，用途也比较广，未来发展空间巨大。如果之前没有了解过这方面知识，可以从霍尔传感器的作用及安装下手了解。感兴趣的朋友，跟着小编来看看吧。

　　霍尔传感器的作用

　　位移测量

　　两块永久磁铁同极性相对放置，将线性型霍尔传感器置于中间，其磁感应强度为零，这个点可作为位移的零点，当霍尔传感器在Z轴上作△Z位移时，传感器有一个电压输出，电压大小与位移大小成正比。

　　力测量

　　如果把拉力、压力等参数变成位移，便可测出拉力及压力的大小，按这一原理可制成的力传感器。

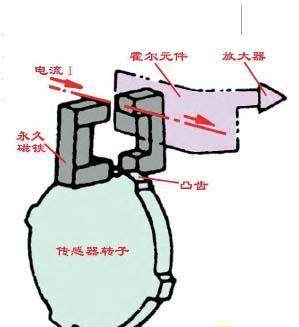

　　角速度测量

　　在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数(计数器)，若接入频率计，便可测出转速。

　　霍尔传感器的作用及安装

　　线速度测量

　　如果把开关型霍尔传感器按预定位置有规律地布置在轨道上，当装在运动车辆上的永磁体经过它时，可以从测量电路上测得脉冲信号。根据脉冲信号的分布可以测出车辆的运动速度。

　　霍尔传感器安装方法

　　不管是MP25P1还是ES300C型等电流传感器，安装时管脚的接线应根据测量情况进行相应连线。

　　(1)在测量交流电时，必须强制使用双极性供电电源。即传感器的正极(+)接供电电源“+VA”端，负极接电源的“-VA”端，这种接法叫双极性供电电源。同时测量端(M)通过电阻接电源“0V”端。

　　(2)在测量直流电流时，可使用单极性或单相供电电源，即将正极或负极与“0V”端短接，从而形成只有一个电极相接的情况，其接法共有四种。

　　霍尔传感器的作用及安装

　　在传感器产品中，标有“-N”标志的表示该传感器没有电源意外倒置防护措施;标有“-P”标志的则表示该传感器具有防护措施。

　　(3)具有屏蔽作用的传感器的连接方法

　　ABB公司的部分电流传感器具有电磁屏蔽作用，其产品外壳上会多一个“E”标志的端口，其连接方式有两种：将屏蔽端和负极(-VA)或零线(0V)相连。

　　另外，安装时必须全面考虑产品的用途、型号、量程范围、安装环境等。比如传感器应尽量安装在利于散热的场合;如果环境只适于垂直安装，则必须选择带“V”字标志的传感器(如CS300 BRV)。

　　通过小编一系列的介绍，相信你对霍尔传感器的作用及安装有了更深入的认识。相信在未来的日子里，霍尔传感器会运用的越来越广。
