霍尔传感器故障的表现 该怎么维修呢
霍尔传感器应用的领域非常广泛。像汽车，冰箱，空调等都能见到他的身影。所以他的作用是非常重要的。那么霍尔传感器故障的表现是什么呢。下面小编来介绍一下。
霍尔传感器故障的表现
电动机霍尔传感器故障维修技法
霍尔传感器又称位置传感器，其故障主要是传感器脱落、霍尔集成电路失效和引线断开等。
1.传感器一般都固定在电枢有引出线一端靠近磁钢的地方，若有脱落可用树脂将霍尔集成电路再次牢固粘贴在原来的地方即可。
2.引线断开，重新焊接;如果引线是在集成电路齐根处断开，只能更换。
3.霍尔集成电路失效。应先分清是电路内部还是工作电源故障，需要通过测定引脚电压来断定。具体测定方法如下。
传感器一般有三个引脚，第一个是电源正极;第二个是接地;第三个是状态输出脚。只要确定是正极和地，剩下最后一个脚便是输出脚。打开控制器电源，使传感器能处于工作状态，找一块场强较高的磁钢，反复用N、S极接近传感器，用毫安表或信号测定仪测定输出极与地间信号变化。它的信号简单，只有“有”和“无”两种，即1和0。
如何判断霍尔传感器使用方法不当以及问题简单的检查方法
一、单极霍尔元件电路的好坏检测
将单极开关霍尔元件通电5V，输出端串联电阻，当磁铁远离开关霍尔元件时，开关霍尔元件的输出电压为高电平(+5V)，当磁铁靠近开关霍乐元件时，开关霍尔元件的输出电压为低电平(+0.2V左右)，这说明该霍尔元件是好的。如果靠近或离开霍尔开关，该霍尔开关的输出电平保持不变，则说明霍尔开关已损坏。
二、双极锁存霍尔元件的好坏检测
当磁铁N极或S极靠近霍尔开关，输出是高电平或低电平，拿开霍尔元件，电平保持不变，再用刚才相反的磁极得到与相反的电平，说明霍尔元件是好的，如果当霍尔元件靠近得到的电平，在磁铁离开后不锁存，说明霍尔是坏的，当磁铁用相反的极性靠近霍尔，得不到与另一个极性靠近霍尔所得出相反的电平，这个霍尔开关也是坏的。
三、线性霍尔元件的好坏判断
改变磁场的大小线性霍尔元件的好坏
将线性霍尔元件通电，输出端接上电压表，磁铁从远到近逐渐靠近线性霍尔元件时，该线性霍尔元件的输出电压逐渐从小到大变化，这说明该线性霍尔元件是好的，如果磁铁从远到近逐渐地靠近线性霍尔元件，该线性霍尔元件的输出电压保持不变，这说明该线性霍尔元件已被损坏。
霍尔传感器故障的表现
霍尔传感器的特性及应用
随着半导体工艺技术的发展，将霍尔元件、放大器、温度补偿电路及稳压电源做在一个芯片上，成为霍尔集成传感器(目前习惯上称为霍尔传感器)。为了应用上的需要，霍尔集成传感器又分成线性型霍尔传感器及开关型霍尔传感器。根据使用要求不同又开发出不同性能的系列产品。根据霍尔效应的原理主要有两方面传感器,开关型霍尔传感器和线性型霍尔传感器.
开关型霍尔传感器是一种集成传感器，它内部含有霍尔元件、放大器、稳压电源、带一定滞后特性的比较器及集电极开路输出部分等
开关型霍尔传感器尺寸小、工作电压范围宽，工作可靠，价格便宜，因此获得极为广泛的应用。它只要配合一块小永久磁铁就很容易做成车门是否关好的指示器(如公共汽车的三个门必须关闭，司机才可开车;电梯门关好，电梯才能升降)和防盗报警器(当门或窗被非法撬开时，开关型霍尔元件可输出报警信号

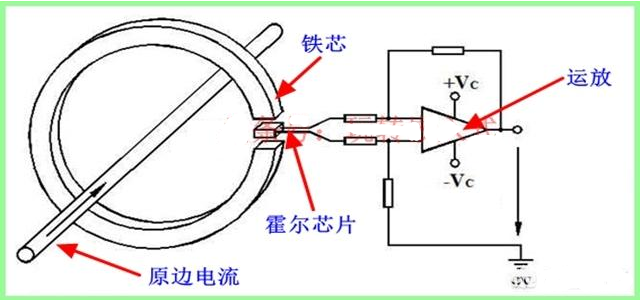

线性型霍尔传感器,典型应用就是霍尔电流电压传感器.
通过以上的介绍我们了解了霍尔传感器故障的表现的相关内容。我们在今后如果发现霍尔传感器出现故障，就能很好的判断出问题了。
