霍尔传感器正极接电阻的作用，上拉电阻的原理是什么？
在进行霍尔电流传感器检测时，通常都会接一个上拉电阻，肯定一些小伙伴会有疑问，为什么接呢?下面就给大家介绍一下霍尔传感器正极接电阻的作用，上拉电阻的原理是什么?
霍尔传感器正极接电阻的作用
一、霍尔传感器的工作原理
磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
二、上拉电阻原理
在上拉电阻所连接的导线上，如果外部组件未启用，上拉电阻将“微弱地”将输入电压信号“拉高”。当外部组件未连接时，对输入端来说，外部“看上去”就是高阻抗的。这时，通过上拉电阻可以将输入端口处的电压拉高到高电平。如果外部组件启用，它将取消上拉电阻所设置的高电平。通过这样，上拉电阻可以使引脚即使在未连接外部组件的时候也能保持确定的逻辑电平。
三、霍尔传感器正极接电阻的作用
一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定。

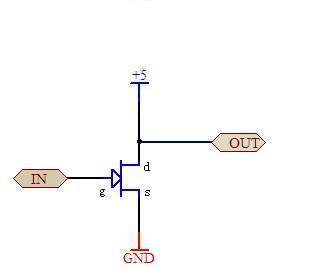

一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似于一个三极管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上拉电阻，也就是说，该端口正常时为高电平;C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻。
上拉电阻是用来解决总线驱动能力不足时提供电流的。一般说法是上拉增大电流，下拉电阻是用来吸收电流。
霍尔传感器正极接电阻的作用，小编认为就是为了缩短电平的延迟，在进行检测的时候，更加稳定，让数据更加精确有效。
