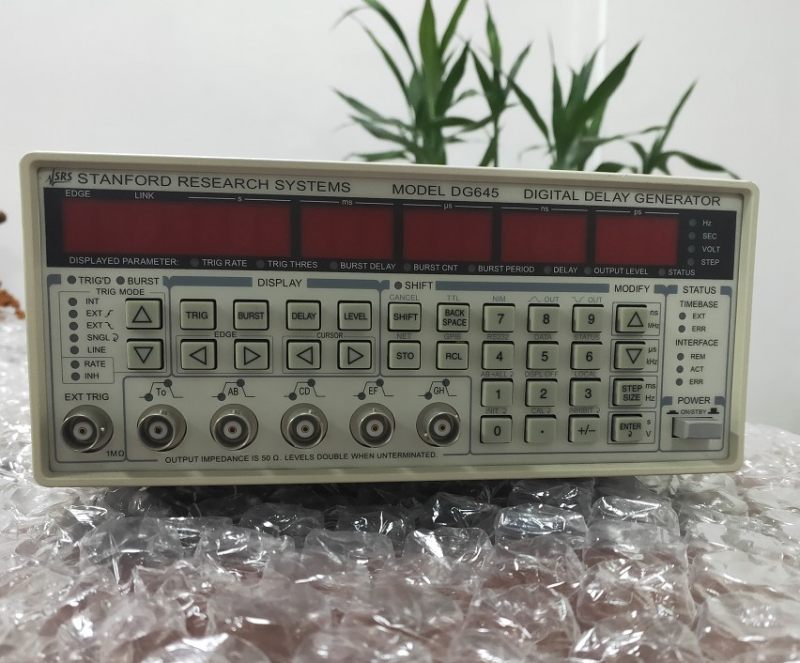

斯坦福STANFORD DG645脉冲信号发生器
DG645是一款多功能数字延迟/脉冲发生器，可提供重复频率高达10 MHz的 定义的脉冲。
该仪器对旧设计提供了几项改进-更低的抖动，更高的准确度，更快的触发速率和更多的输出。
DG645还具有用于计算机或仪器网络控制的以太网，GPIB和RS-232接口。
DG645数字延迟发生器
4个脉冲输出
8个延迟输出（可选）
<25 ps均方根抖动
触发率为10 MHz
率发生器
快速的转换时间
Ovenized或Rb时基（可选）
以太网，GPIB和RS-232
DG645数字延迟/脉冲发生器-产品特征：
DG645是一款多功能数字延迟/脉冲发生器，可提供重复频率高达10 MHz的 定义的脉冲。
该仪器对旧设计提供了几项改进-更低的抖动，更高的准确度，更快的触发速率和更多的输出。
DG645还具有用于计算机或仪器网络控制的以太网，GPIB和RS-232接口。
延迟发生器时序
所有数字延迟发生器通过计算快速时钟周期（通常为100 MHz）来测量时间间隔。
大多数数字延迟发生器还具有较短的可编程模拟延迟，以获得比时钟周期更精细的时间间隔。
不幸的是，如果触发与时钟不同步，则可能会出现一个定时不确定（通常为10 ns）的时钟周期。
DG645通过测量与内部时钟有关的触发时序并补偿模拟延迟来消除时序不确定性。
这种方法将抖动减少了大约100倍，并允许内部速率发生器以任何速率工作-而不仅仅是时钟频率的几倍。
触发
DG645有许多触发模式。内部速率发生器的周期抖动小于100 ps，
可以在1μHz分辨率下从100μHz设置为10 MHz。一个外部触发输入，具有可调节的阈值和斜率，
可以触发一个定时周期，一个周期或一个镜头。按下按键即可触发一次拍摄。线路触发器与交流电源同步运行。
后面板触发抑制输入可以在定时周期内禁止触发或任何脉冲输出。
前面板输出
有五个前面板输出：T 0，AB，CD，EF和GH。T 0输出在定时周期持续有效。
T 0的前沿是零时间基准。编程延迟（A，B，C，D，E，F，G和H）设置为0 s至2000 s，分辨率为5 ps，用于控制四个脉冲输出的前沿和后沿时序。
每个前面板输出可以驱动50Ω负载，并具有5?6?7?6?70Ω源阻抗。
输出幅度可以设置在0.5到5.0 V之间，输出偏移量可以超过±2 VDC，
实际上可以提供任何逻辑电平（NIM，ECL，PECL，CMOS等）。在任何输出幅度下，输出转换时间都小于2 ns。
后面板输出
可选的后面板输出可用于支持各种应用。选项1 在5 V逻辑电平下提供T 0输出和八个编程延迟（A，B，C，D，E，F，G和H），转换时间小于1 ns。选项2提供了这些相同的输出，但30 V，100 ns脉冲，转换时间少于5 ns，用于高噪声环境下的时序分配。选项3提供八个组合输出，可在5 V逻辑电平下提供一至四个脉冲，转换时间少于1 ns。每个输出具有50Ω的源阻抗。
快速上升时间模块
DG645前面板输出具有小于2 ns的转换时间。SRD1是一个附件，内置在一个BNC连接器中，可将前面板输出的上升时间缩短到小于100 ps 多可将5个SRD1连接到前面板，以减少所有输出的上升时间。
查看全文
