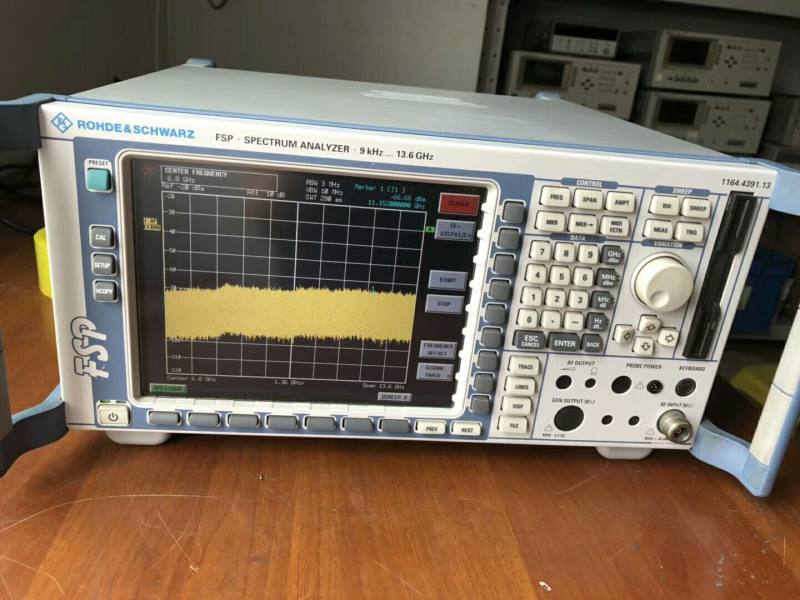

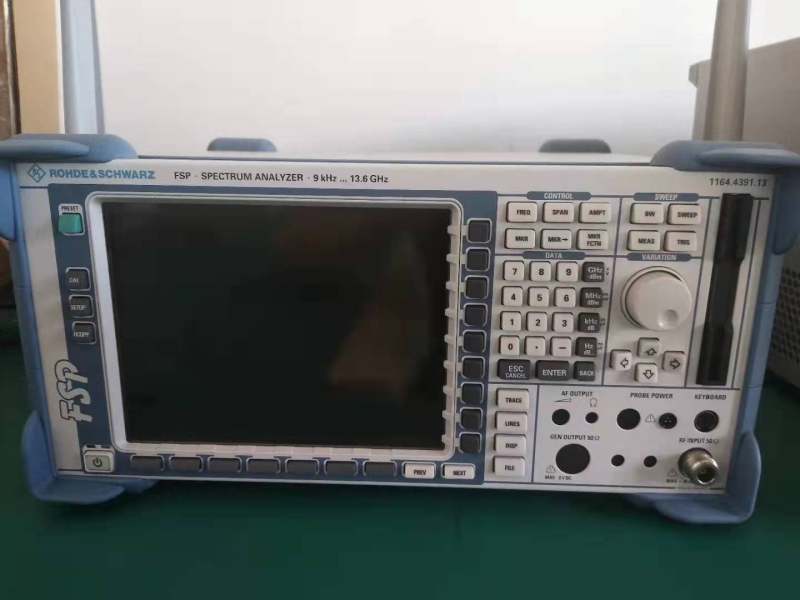

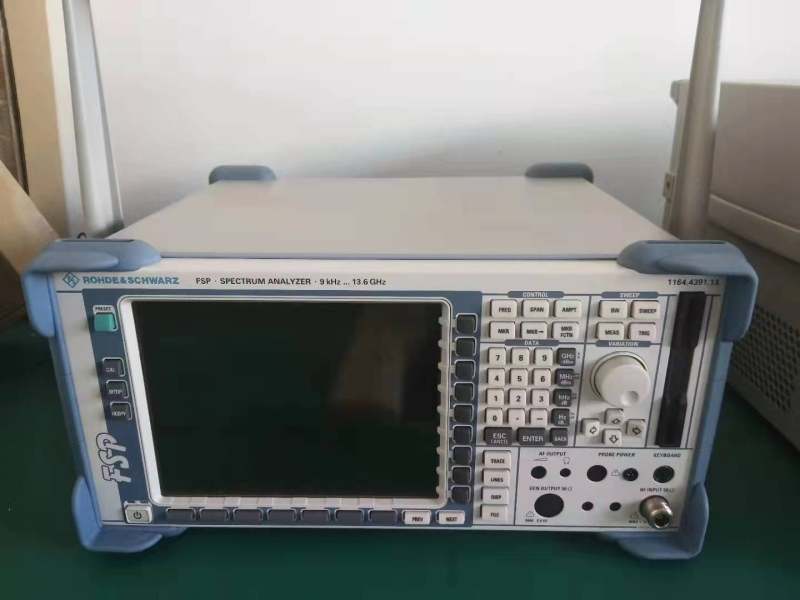

罗德&施瓦茨R&S FSP13频谱分析仪
详细介绍 FSP 频谱分析仪研发和生产的理想伙伴，具有良好的电平测量不确定度和出色射频特性。 R&S® FSP 采用成熟的技术，提供性能、可靠性和服务便利性。
频率范围：• FSP3：9kHz (20Hz) ～ 3 GHz
• FSP7：9kHz (20Hz) ～ 7 GHz
• FSP13：9kHz (20Hz) ～ 13 GHz
• FSP30：9kHz (20Hz) ～ 30 GHz
• FSP40：9kHz (20Hz) ～ 40 GHz
射频性能：
• DANL 典型值-155 dBm (1Hz) 无预放
• 相位噪声典型值-113 dBc/Hz @ 10 kHz 偏离，载波 500 MHz
• 相位噪声典型值- 145 dBc/Hz @ 10 MHz 偏离，载波 500 MHz
• TOI 典型值 10 dBm• 1-dB-压缩点 0 dBm用 R&S®FSP 进行相位噪声
测量准确度：
• 3.6 GHz 以下总电平不确定度为 0.5dB
• -70 dB 时线性误差小于 0.2dB分辨率带宽 ≤100 kHz 时的显示线性度（对 30 台设备进行测量）IQ
下变频器：
• 中频数字转换器 12 位 32MHz（20.4 MHz 中频）
• IQ 存储器 2x128 ksamples速度：
• 频域扫描时间2.5ms
• 时域扫描时间 1 μs
• 通过 GPIB 可完成多达 70 项远程测量
• 多达 80 项手动测量（画面更新）R&S®FSP 频谱分析仪因的测量技术和丰富的标准功能而杰出。
• 各种检波器可供选择º 值、小值、自动峰值、采样、真有效值、平均值、准峰值
• CP/ACP/Fast ACP 测量功能采用众多预定义标准
• 多载波 ACP 测量，支持独立载波间距
• ACP/MCAP 多达 12 条邻道和保持功率功能
• TOI、OBW、相位噪声、ACP®、AM 调制深度自动测试程序
• 谐波失真测量
• CCDF 和 APD 功能（y 轴单位可采用比）
• 可编辑限值线，包括通过/未通过指示WCDMA 信号 CCDF 参数测量时域内邻道
功率测量：快速 ACP三阶截止点测量突发功率测量（上图），OBW 测定（下图）AM 信号调制深度测
量
• RBW 特征：º 10 Hz ～ 100 kHz 数字式滤波器（步长值 1、3、10）º 模拟滤波器 300 kHz ～ 10 MHz（1、3、10 步长值）º 39 个信道滤波器，范围 100 Hz ～ 5 MHzº RRC 滤波器（IS-136、TETRA、WCDMA）º EMI 带宽标准º FFT 滤波器 1 Hz ～ 30 kHz利用数字滤波器或 FFT 进行 200kHz 跨度扫描时间对比1 MHz 信道滤波器和普通 1 MHz 分辨率滤波器的对比
• 10 dB 步进衰减器（FSP-B25 为 5 dB）
• 电子衰减器和预放选件
• 中频功率触发器的灵敏度可达– 50 dBm 混频器值
• 门限触发函数
• 可选择各种标记功能º 相位噪声、噪声、n dB 降低 / n dB 提高、峰值列表、频率计（30ms 为
0.1Hz）
• 内部跟踪信号发生器支持功率扫描
• 外部信号源控制（反向扫描）
• 在迹线显示功能的同时，可通过支持偏置调谐的外部混频器扩展频率范围
• GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
• GPIB 指令集可兼容 FSEx/FSIQ
• 在列表模式字下 GPIB 运行速度极快
• 以太网接口 (100 Base T)
• 21 cm 彩色 SVGA TFT 显示屏
• 分屏显示模式• 操作系统：Embedded Windows XPº 轻松生成测量结果文档º 远程桌面功能º 兼容性（打印机驱动程序、联网等等）
• 接口：GPIB，RS-232-C，LAN（选件），USB
• VXI-11 远程支持
• 多种应用固件可供选择，包括 3GPP 通讯标准的码域功率测量固件
查看全文
