该四种方案是针对FP7195LED驱动中针对不同客户产品需求而设计的，该方案分为恒流降压型，恒流升压型，恒流升降压型，恒流升降压型高压版。
FP7195LED驱动是一种广泛应用于LED照明产品中的驱动器，为了满足不同客户对于产品性能和功能的要求，该驱动器提供了四种不同的方案。这四种方案分别是恒流降压型、恒流升压型、恒流升降压型以及恒流升降压型高压版。
下面将详细介绍每种方案的特点,下期介绍应用场景。

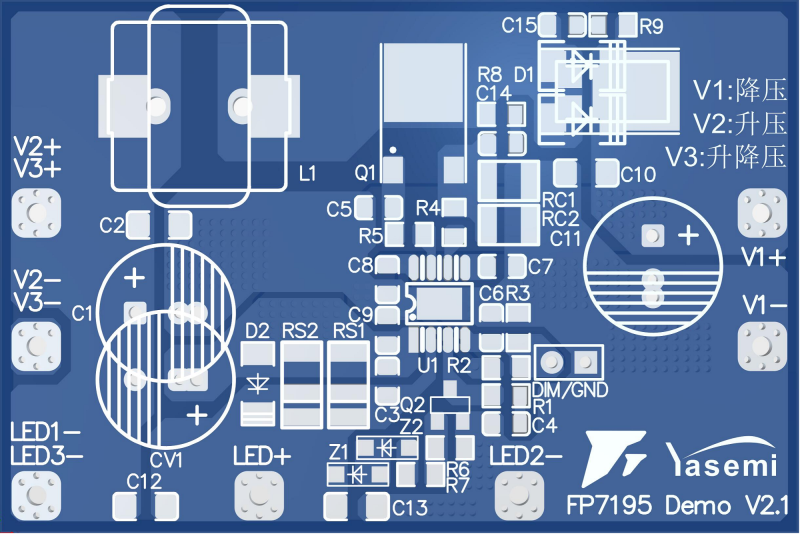

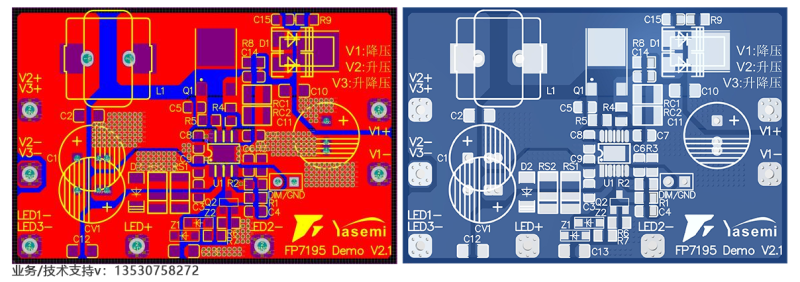

该应用方案分为恒流降压型，恒流升压型，恒流升降压型，恒流升降压型高压版。

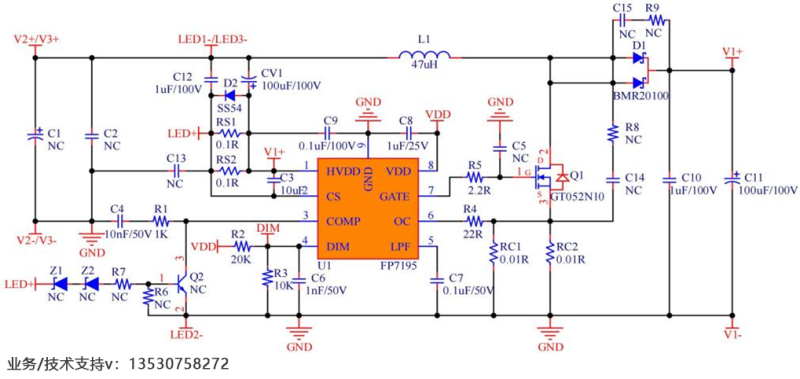

FP7195LED驱动降压恒流型
降压型：V1+与V1-为输入端；LED+与LED1-为输出端
FP7195驱动升压恒流型
升压型：V2+与V2-为输入端；LED+与LED2-为输出端（注：LED2-接输入端负极）
优点：
调光深度可以做到1%
输入宽压供电
输出可以做共负极
缺点：空载功耗比较大

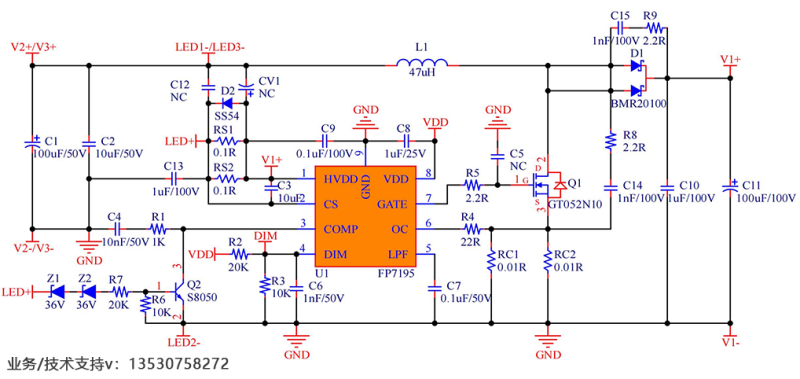

FP7195-升降压恒流型驱动方式
升降压：V3+与V3-为输入端；LED+与LED3-为输出端（注：LED3-接输入端正极）
优点：
调光深度可以做到1%
输入宽压供电
输出可以做共负极
缺点：空载功耗比较大

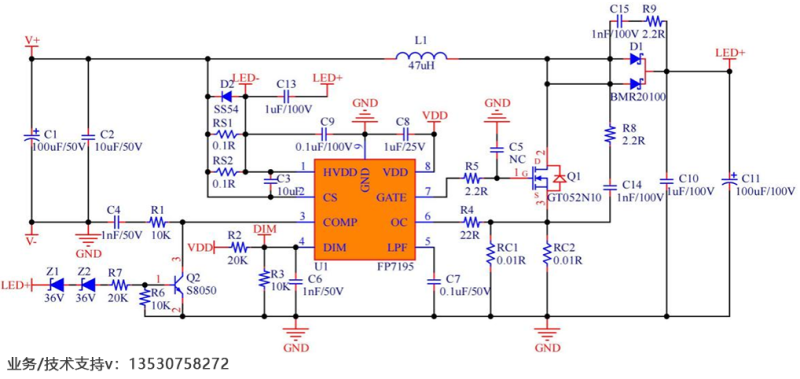

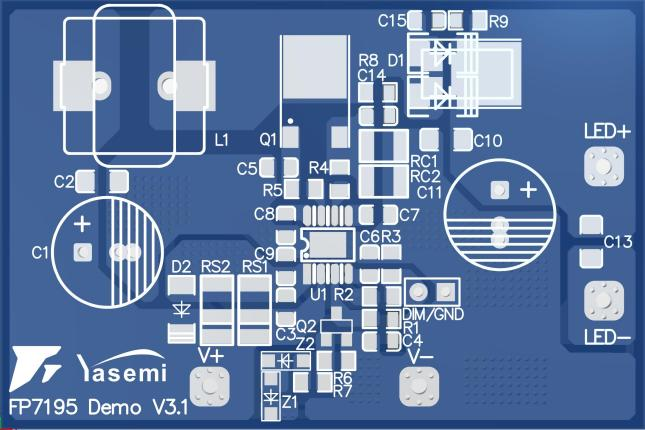

FP7195-升降压恒流型驱动方式-高压版
升降压：V+与V-为输入端；LED+与LED-为输出端
优点：
调光深度可以做到1%
输入宽压供电
缺点：
空载功耗比较大
输出不能共负极
深圳市雅欣控制技术有限公司，在芯片行业深耕二十载。是Feeling和MST在深圳的一级代理商。致力于推广销售电源管理芯片、LED驱动芯片和霍尔开关系列产品，为您提供最优化的解决方案、最优质的产品及咨询服务。
