超高压MOS在变频器上的应用-REASUNOS瑞森半导体

在工业变频器上的应用，反激式辅助电源设计线路，推荐使用瑞森半导体超高压MOS系列

一、变频器的定义及应用领域

变频器的定义

变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元、微处理单元等组成。

变频器的应用领域

钢铁、轧钢制线、电力、石油、造纸业等。

变频器的作用

1、调整电机的功率，实现电机的变速运行，达到省电的目的。

2、降低电力线路中电压的波动，避免一旦电压发生异常而导致设备的跳闸或者出现异常运行的现象。

3、减少对电网的冲击，从而有效地减少无功损耗，增加电网的有效功率。

4、减少机械中传动部件之间的磨损，在一定程度上也降低成本，提高系统稳定性。

5、配合其他的控制设备，实现集中监视和实时控制，为用户解决了很多系统兼容性的麻烦。

二、方案拓扑

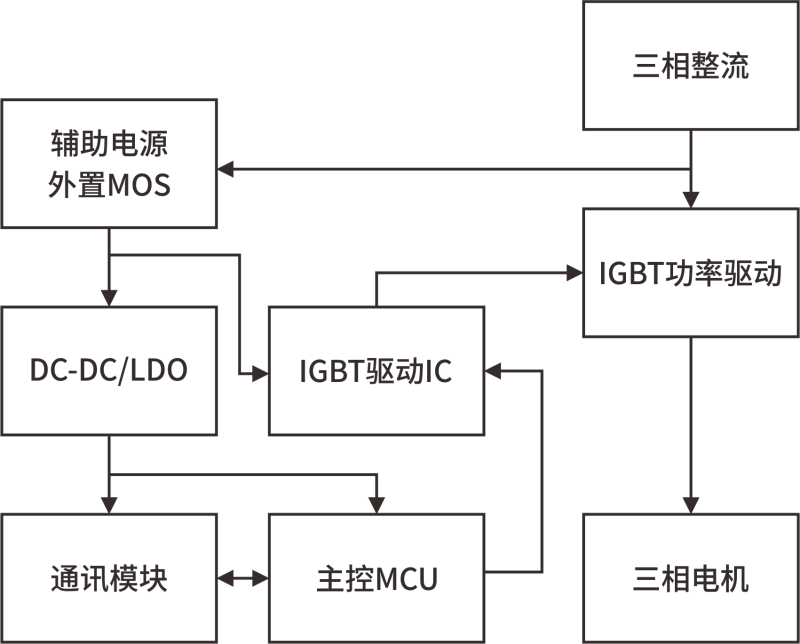

典型的AC380V变频器应用框图，主要包括输入AC380V三相整流、三相逆变IGBT功率驱动、辅助电源等部分；其中辅助电源主要经过DC高压降压后为IGBT驱动IC、主控mcu、通讯模块芯片等供电。

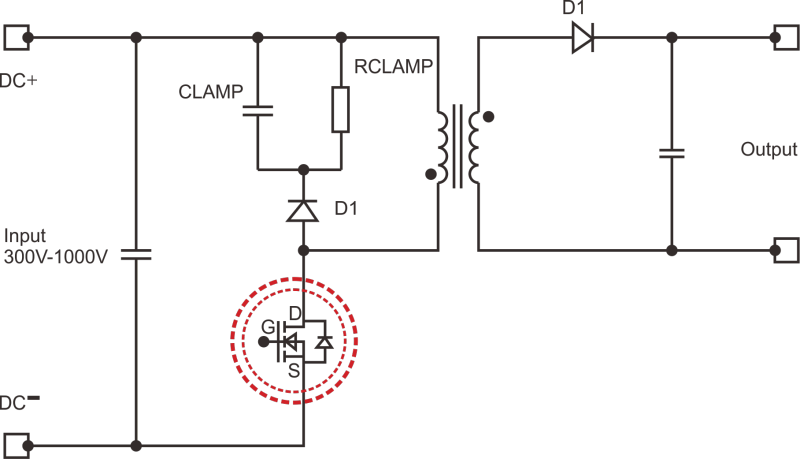

变频器常用反激式辅助电源设计，其应用框图如下图所示，因辅助电源是取AC380V整流后的高压输入，而整流滤波后电压在550V左右，故一般需要用到高压MOS设计。针对变频器的辅助电源部分推荐使用瑞森半导体超高压MOS系列。

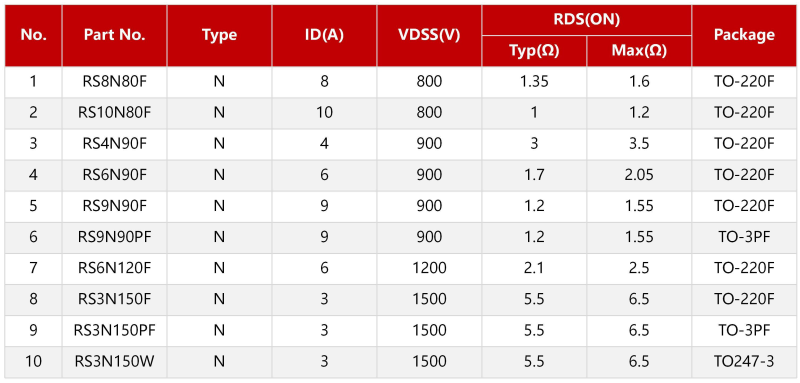

三、推荐产品选型

瑞森半导体超高压MOS系列优势：

1、新型的横向变掺杂技术，专有的功率MOS结构，高温特性优良。

2、超高电压，超小内阻，散热性能好，高温漏电小，高温电压跌落小。
