拉压力传感器测力传感器内部电桥及工作原理
拉压力传感器测力传感器内部电桥及工作原理

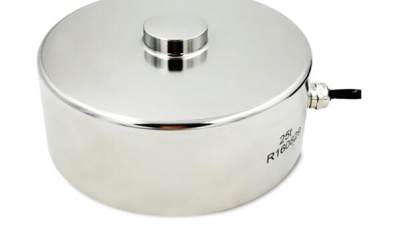

拉压力传感器是一种常用的测力传感器，广泛应用于各种工业领域中。其核心部分是内部的电桥，通过电桥的工作原理来实现力的测量。在本文中，我们将深入探讨拉压力传感器测力传感器的内部电桥及工作原理。
一、拉压力传感器的基本结构
拉压力传感器主要由弹性体、电阻应变片和电桥电路等组成。其中，弹性体是传感器的敏感元件，用于感受被测力的作用；电阻应变片粘贴在弹性体上，用于将弹性体的形变转换为电阻的变化；电桥电路则将电阻应变片的变化转换成电信号输出。
二、电桥的基本原理
电桥是一种测量电路，通过比较电阻的变化来测量物理量，如温度、压力、应变等。在拉压力传感器中，电桥由四个电阻应变片构成，分为两组，分别粘贴在弹性体的两个相对的表面上。当受到外力作用时，弹性体发生形变，导致电阻应变片阻值发生变化，从而引起电桥输出电压的变化。
三、拉压力传感器的工作原理
当被测力作用在拉压力传感器的弹性体上时，弹性体产生形变，导致粘贴在其上的电阻应变片阻值发生变化。这个电阻变化会引发电桥电路的电压不平衡，从而产生一个与被测力成比例的电压信号输出。这个电压信号经过放大和调理后，就可以通过接口电路传输给控制系统或上位机进行数据处理和显示。
四、电桥的特性与优化
为了提高拉压力传感器的测量精度和稳定性，需要对电桥进行优化设计。首先，要选择合适的电阻应变片材料和规格，以确保其在工作温度范围内具有稳定的阻值和良好的线性度。其次，要合理布置电桥的四个电阻应变片的位置和组态方式，以获得最佳的灵敏度和线性度。此外，还需要采取措施减小温度、湿度、机械振动等环境因素对电桥输出的影响。
五、应用实例与效果评估
拉压力传感器在许多领域都有广泛的应用，如工业自动化、交通运输、航空航天等。通过实际应用实例可以看出，优化后的拉压力传感器具有高精度、高稳定性、低漂移等优点，能够实现对力的准确测量和控制。同时，拉压力传感器还可以与其他类型的传感器集成使用，以实现多参数的测量和复合控制。
六、结论与展望
拉压力传感器测力传感器内部电桥及工作原理是实现力测量和控制的关鍵技术之一。通过对电桥的优化设计和应用实例的验证，我们可以看到拉压力传感器在各种领域中的重要作用和广阔应用前景。未来，随着新材料、新工艺和新技术的不断发展，拉压力传感器将会向着更高精度、更高稳定性、更低成本的方向发展，为各行业的自动化和智能化提供更加可靠的技术支持。
