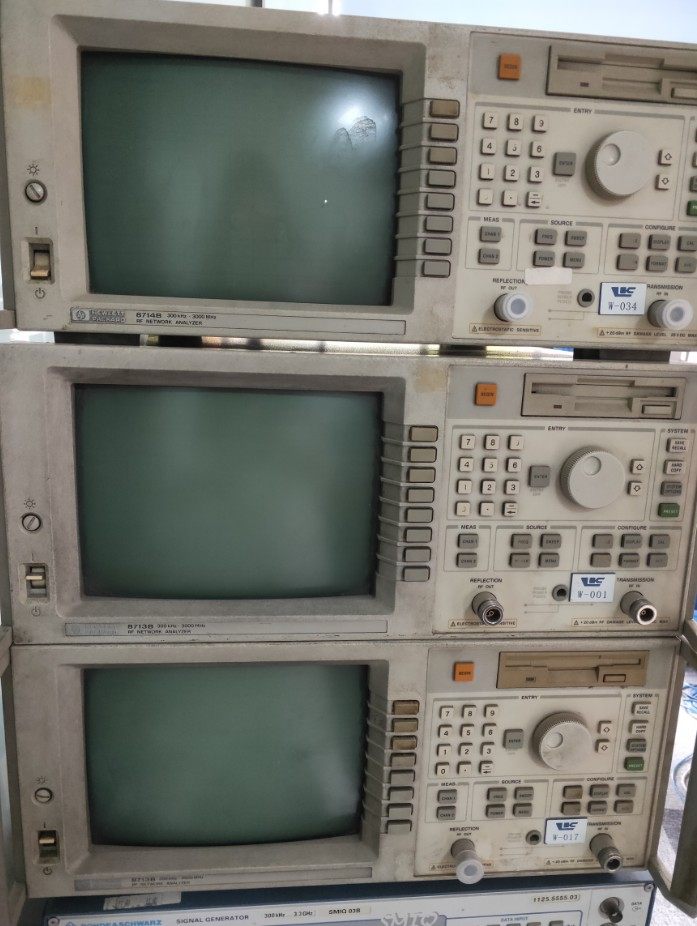

惠普HP 8713B网络分析仪

惠普HP 8713B网络分析仪

HP8713B经济型网络分析仪具有速度快、精度高和测量能力强、并且价格合理，对于大批量射频元器件的制造是十分理想的。它能表征各种射频元件的传输/反射的频响，即测量插损、增益、回波损耗、变换损耗、功率或驻波比。HP8713B是结构紧凑的集成网络分析仪，能快速、简便、精确地进行射频测试。

集成化合成源和传输/反射测试装置使得只需连接一次就可扫频表征射频元件的特性。内部合成源是一个快速（扫描一次50ms）

　HP8713B在CRT上能同时显示多个参数，如插损与回波损耗特性。内部的逾100个储存/调用寄存器可以加快器件的测试速度。传感专家

仪器状态在机上就能存取，节省了时间，减少了操作失误。高效率的标记功能加快了元件的测试速度。

仪器以实时方式计算和显示被测器件的特性（最大、最小、3dB带宽和光标搜索），并给出测量数据。

极限测试是将测量数据和用户定义的参数范围进行比较,并在仪器的显示器上显示结果。

此特点保证了器件在所有生产状态下进行调试达到相同的技术指标。

　　HP IBASIC和内置磁盘驱动器简化了测量自动化，并降低系统成本。

IBASIC的独特按键式的记录功能使手动测量自动化，而无需任何编程。

利用与IBM兼容的PC和分析仪的DOS磁盘格式来控制你的测量系统,并将数据直接送至通用MS-DOS程序。

采用串行、并行和HP-IB接口支持外部设备（打印机和绘图仪）。

和稳定（1Hz分辨率）的激励器，用于窄带器件的测试。HP8713B具有的灵敏接收机，

有窄带和宽带二种检测工作方式，因此适于测试射频系统中的线性和非线性元件。

宽带检测适合于表征频率变换器件，窄带检测能提供大于100dB的动态范围，用于测试高抑制参数的窄带器件。传感专家

已校准的外部标量检波器用于测量远程的被测件（DUT）和调幅（AM）延迟。功率扫描能对放大器的增益压缩进行测试。

　　可选用的HP Instrument BASIC（IBASIC）将计算机的自动化功能置入仪器内部，

简化了调整和测试步骤。机内的LIF/DOS格式的3.5英寸软盘驱动装置，使仪器状态，测量数据和校准数据，IBASIC程序的存储不受限制。

　　将信号源、接收机、测试装置、显示器和磁盘驱动器组合成方便于使用的网络分析仪，对于制造，进货，检验和维护均十分理想。

　　设计是考虑了制造上的需要：简单便于使用和自动功能节省了器件测试时间，

HP射频经济型网络分析仪的节省时间的特性是考虑到大批制造的需要而设计的。
