惠普HP 8714B网络分析仪

zryk135708738357 20240109

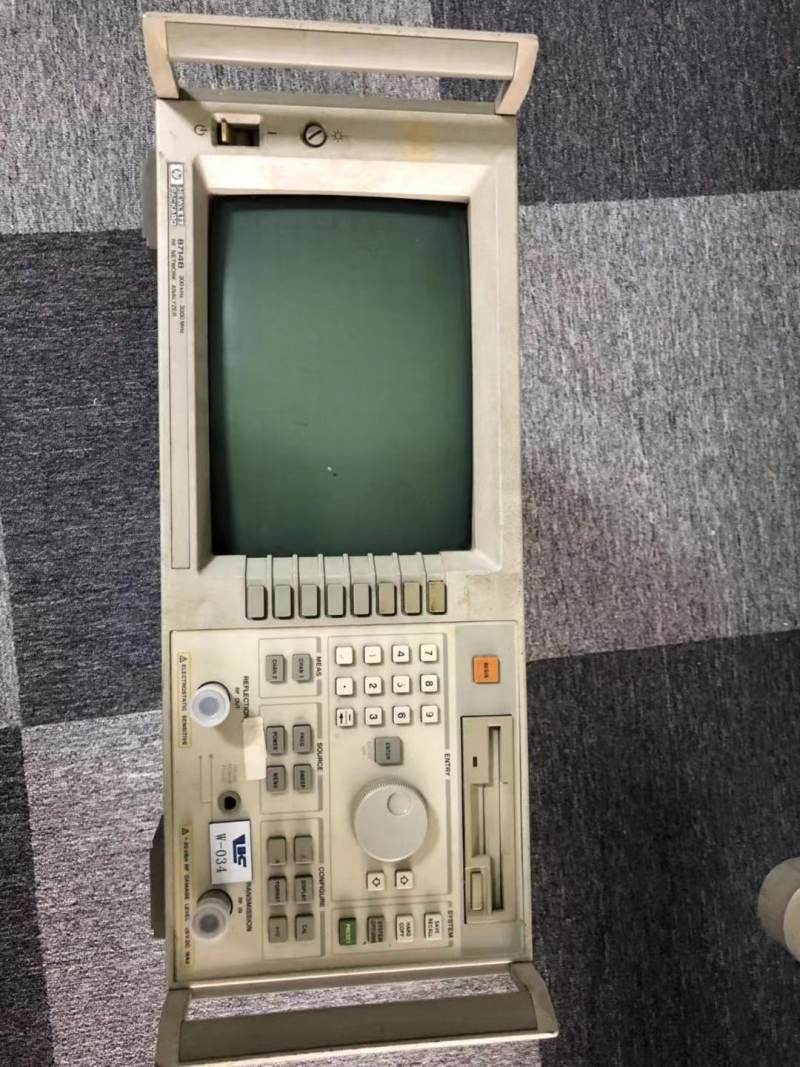

惠普HP 8714B网络分析仪

主要特性与技术指标 ?传输/反射综合测试仪和合成源?窄带和宽带检波?“实时”扫描速度（50 ms/扫描）?内置3 1/2英寸软驱（LIF/DOS格式）?系统动态范围100 dB?可选的AM延迟和电缆测试能力该产品的可替代产品:E5061B ENA 系列网络分析仪N9923A FieldFox 手持式射频矢量网络分析仪，4/6 GHz二.描述近年来在无线通信和电子行业中，集成度在急剧增加。这就要求设计师降低尺寸、成本、重量和功耗，用更复杂的模块取代分立元件。这就要求在单一衬底上集成更多的元件。使模块上有多条射频路径和多个终端连接，而必须作为完整单元进行测量。传感专家应用指南介绍对具有2个和2个以上终端连接器件的替代方法和特别测试考虑。三.HP8714B 网络分析仪300K-3GHz的频率范围；100 dB的动态范围；集成式T/R参数测量装置，可测量正向传输（相当于S21）和输入反射（相当于S11）。彩色显示，两端口，通过倒换被测件的端口方向，可同时测量反向传输（相当于S12）和输出反射（相当于S22）2个参数（同屏显示2个参数或者分屏显示2个参数）。传输/反射测量，取平均，极限测量。可测量对数幅度，线性幅度，驻波比，延时，相位，史密斯圆图，极坐标，实部，虚部，阻抗幅度等10种参数。两端口，单色显示。
