高压MOS在适配器产品上的应用-REASUNOS瑞森半导体

在适配器产品上的应用，推荐瑞森半导体平面高压MOS系列，对标国内四大MOS品牌系列产品，满足不同功率适配器的应用

一、适配器定义

电源适配器，英文Adapter通常指AC-DC（由交流输入转换为直流输出）的开关电源；一般由控制 IC、MOS管、整流肖特基管、电阻电容、磁性材料、DC 线、外壳等元器件及部件组成，通过整流、变压和稳压等转换形式，为电子设备等提供所需要的电能形态。

按照输出类型可以分为交流输出型和直流输出型，按连接方式可分为插墙式和桌面式。

二、产品应用及特点

适配器主要广泛应用于笔记本、机顶盒、安防摄像头、路由器、空气净化器、广告屏、电动单车等设备中。它可以将插座上220V电压转换成5V/9V/12V等供相关设备使用。

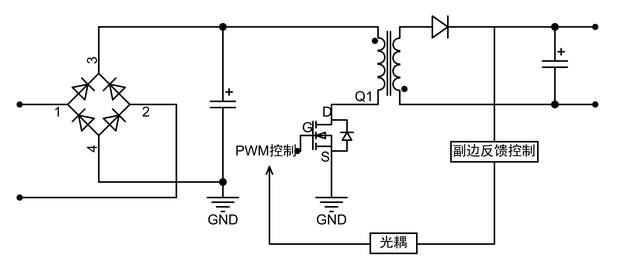

三、反激式典型应用拓扑图

现有消费市场的适配器都是采用反激式结构为主，反激电路元器件少，电路简单、成本低、体积小，可同时输出多路互相隔离的电路。

产品特点：

四、典型应用及产品选型

1、12W 推荐平面高压MOS：RS2N65F 及以上规格选型；

2、24W 推荐平面高压MOS： RS4N65F、RS5N65F 及以上规格选型；

3、36W 推荐平面高压MOS： RS7N65F 及以上规格选型；

4、48W 推荐平面高压MOS：RS8N65F 及以上规格选型；

5、60W 推荐平面高压MOS：RS10N65F 及以上规格选型；

6、72W 推荐平面高压MOS： RS12N65F、RS13N65F 及以上规格选型；

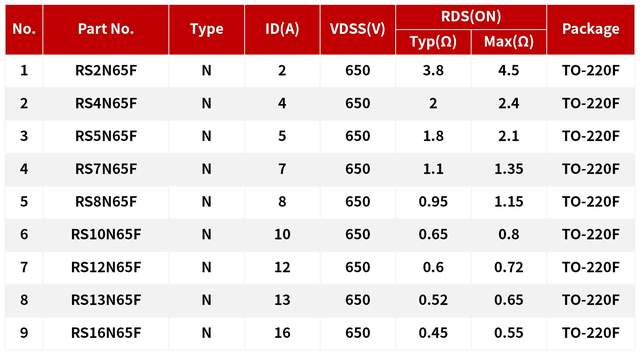

瑞森半导体在反激式适配器电源上主推平面高压MOS推荐如下产品选型表：
