无频闪PWM调光升压恒流LED芯片FP7208：为照明系统注入新能量

调光IC小雅 20240124

芯片

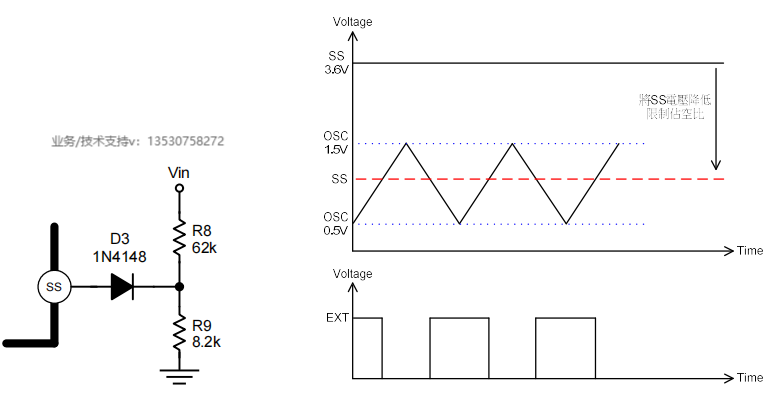

FP7208是针对LED驱动器的升压拓扑开关驱动芯片。它提供了内置的门驱动销，用于驱动外部N-MOSFET。它具有由外部电容器设置的可编程的软启动时间，以及由外部电阻设置的过电压保护。可调输出电流大，可以根据实际需要自由调节输出电流，满足不同LED的驱动需求。FP7208还具备软启动功能，能够有效地延长LED寿命。

在夜晚的道路上，车灯的亮度对于驾驶安全至关重要。然而，许多车主常常对汽车灯光改装感到困惑，想要给自己的爱车增添些许亮度和个性，但不知道如何选择适合自己的灯光产品；下面，小雅带大家一起看看车灯改造案例。

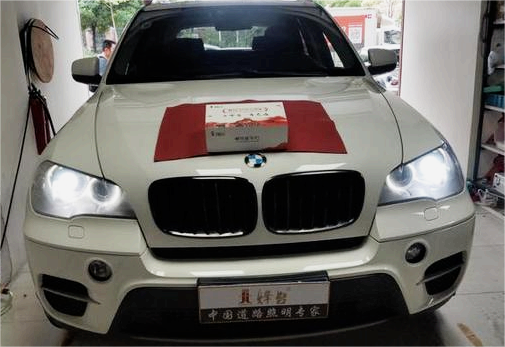

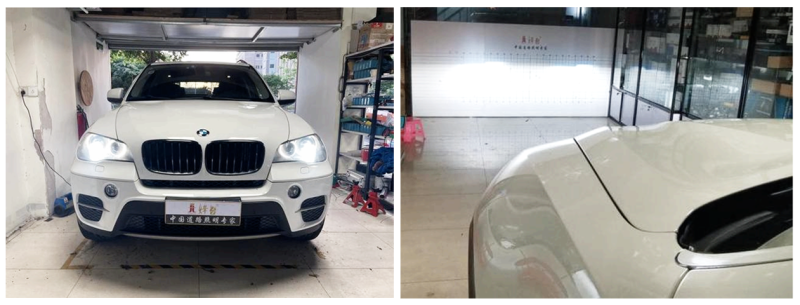

宝马X5原车为氙气灯，其实宝马的氙气大灯配的比其他车型要好，照明效果是没得说的。但是不管什么灯久了都会出现光衰的情况。下面这辆宝马X5氙气灯光衰严重，车灯已老化。

宝马车灯的供应商就联系我们给出解决的办法，我们首先就想到可以把氙气灯换成LED灯，然后在原LED灯的基础上加上我们的FP7208升压LED驱动模块使得原有的LED灯变得更亮。接下来给大家分模块简单说明一下。

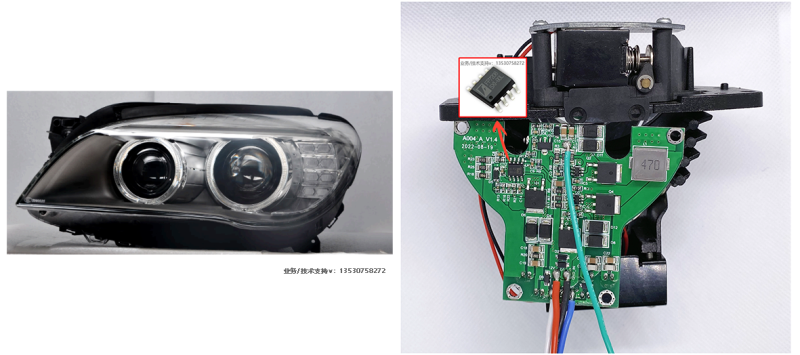

一、LED车灯的内部组成结构

车灯内部组成：远近光灯，驱动板，散热器，远近光切换模块。

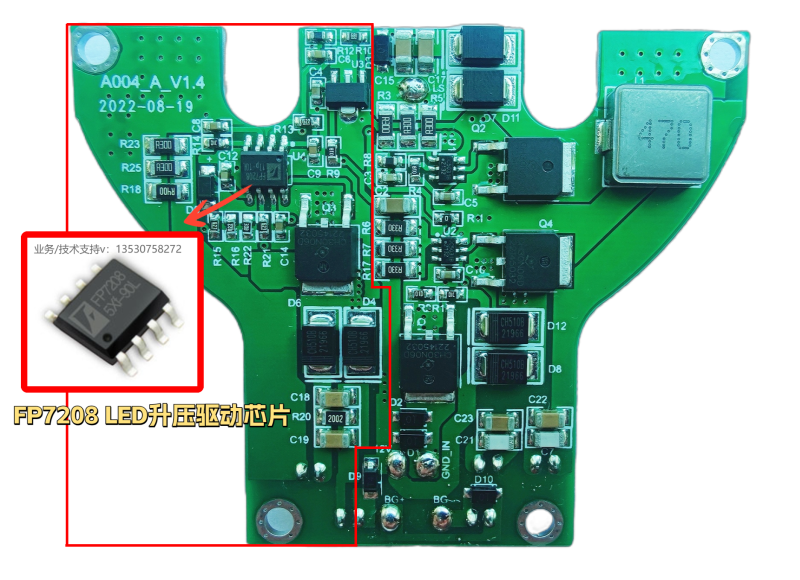

二、FP7208驱动板详解

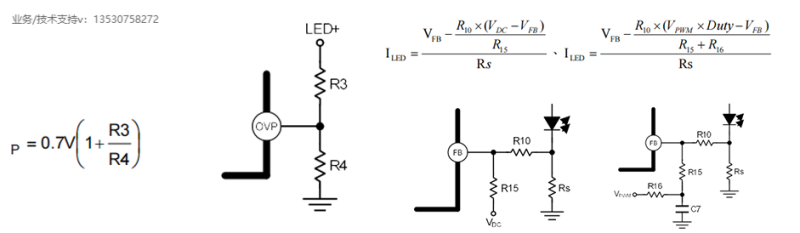

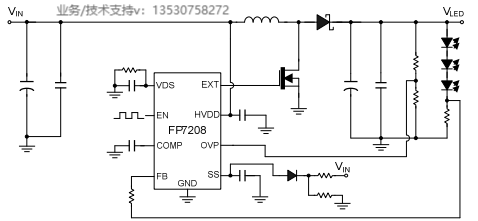

LED升压驱动模块，使用的是FP7208 LED升压驱动芯片作为核心，将12V 直流电升压到18V 给近光灯供电，使得车灯的功率更大，更亮。FP7208误差放大器的非反相输入端连接到一个0.2V的参考电压。LED电流可以通过一个连接到EN针脚的外部信号来调整。EN引脚接受直流电压或PWM信号。PWM信号滤波器组件包含在芯片中。

三、FP7208的优势

1.模拟和数字调光、无频闪

PWM内部转模拟，调光深度1%，无频闪顾虑，低亮无抖动，且不会产生LED色谱偏移。2.5V-24V无频闪PWM调光模拟调光IC支持共阳。
