明治案例 | 微米级精密测量，PET胶片夹层厚度

膜厚高精度测量在它的制造工艺中至关重要，它不仅关乎工艺质量，更直接影响着最终成品的性能。因此，为确保每一片材料的卓越品质，精确测量薄膜厚度是不可或缺的一环；

明治传感凭借超高精度的测量参数和多层膜的测量能力，满足了各行各业的薄膜测量需求，本期小明就来分享一下明治传感在多层胶片精密测量中的作用~

检测需求

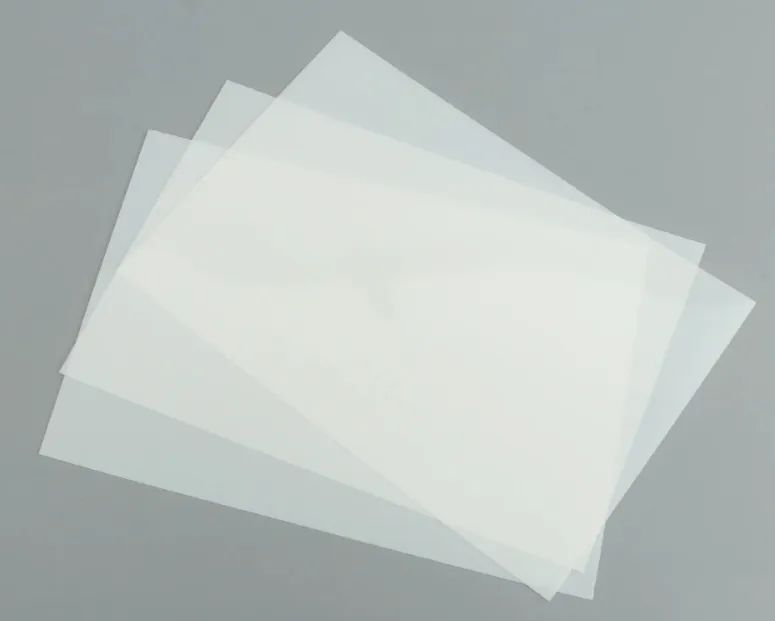

被测物料： PET多层胶片

需要检测：两层胶片厚度及中心空气夹层厚度

精度要求：1um

解决方案

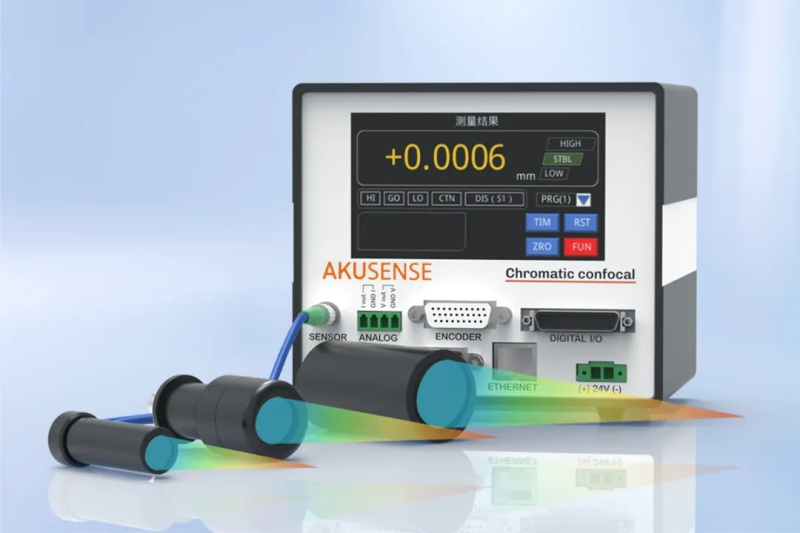

1、选用明治光谱共焦仪ADV-12CKS完成胶片厚度的在线测量，最多可检测5个位移面，4层厚度

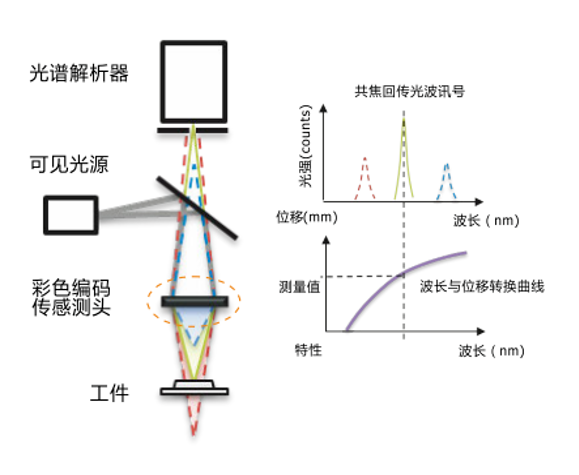

2、光谱共焦原理，彩色共焦位移传感器利用特制的彩色编码镜头，使可见光产生轴向色散输出并由光谱解析仪解析共焦回传讯号，通过波长与位移的转换关系计算出被测体的实际位置值，测量效果更精准

3、根据量程和精度要求选用ACC-008L测头，最小分辨率为0.02um，线性度±0.15um

4、有丰富的通讯接口，模拟量、232、网口通讯、编码器控制等

5、4KHz采样频率，可实现高效率检测

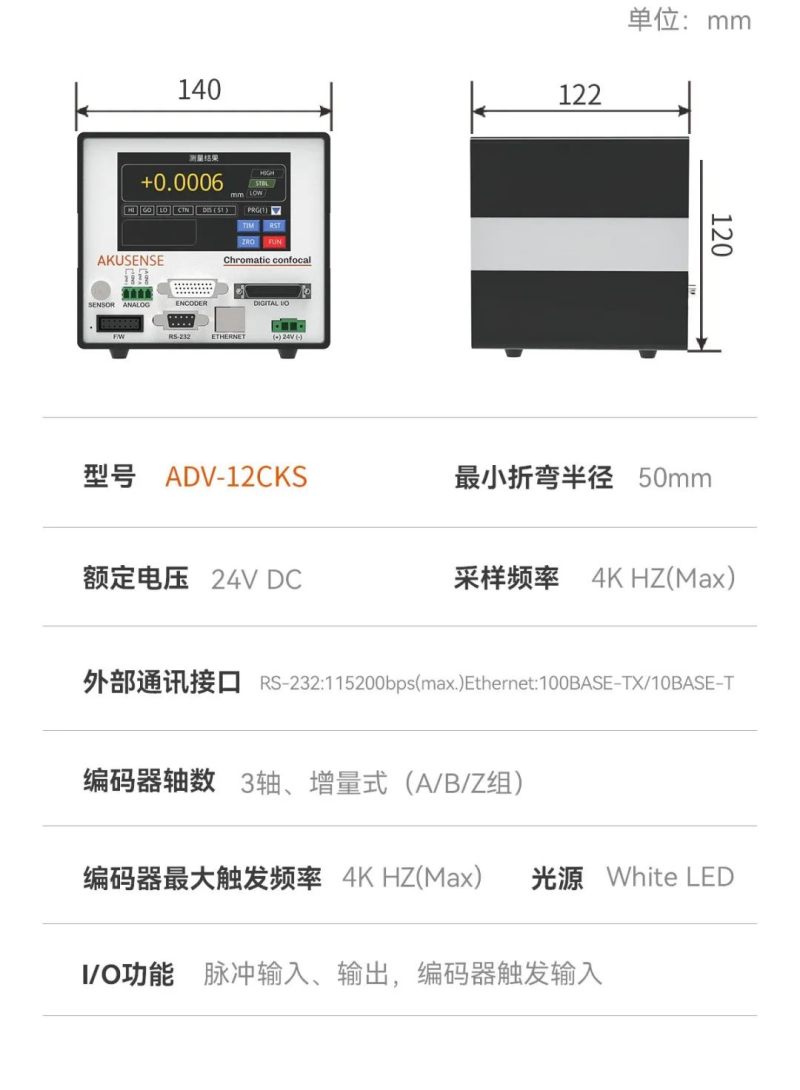

产品参数

志奋领是工业级光电技术和AI传感专家，国家专精特新小巨人企业，明治传感AKUSENSE和明治传感器MEIJIDENKI是旗下的全资品牌。聚焦精密定位、位移测量、AI图像识别、工业智能传感以及区域安全方案，超70个国家的20000家制造商、供应商和集成商选择了我们的产品。

这里汇聚了一批业界资深的科学家和工程师，以志奋领精神重新定义“中国制造”新高度，每一次的创新都在践行感焕万物的理想，每一次的应用都是焕然新生的智造新体验。

明治之选，智造之悦。
