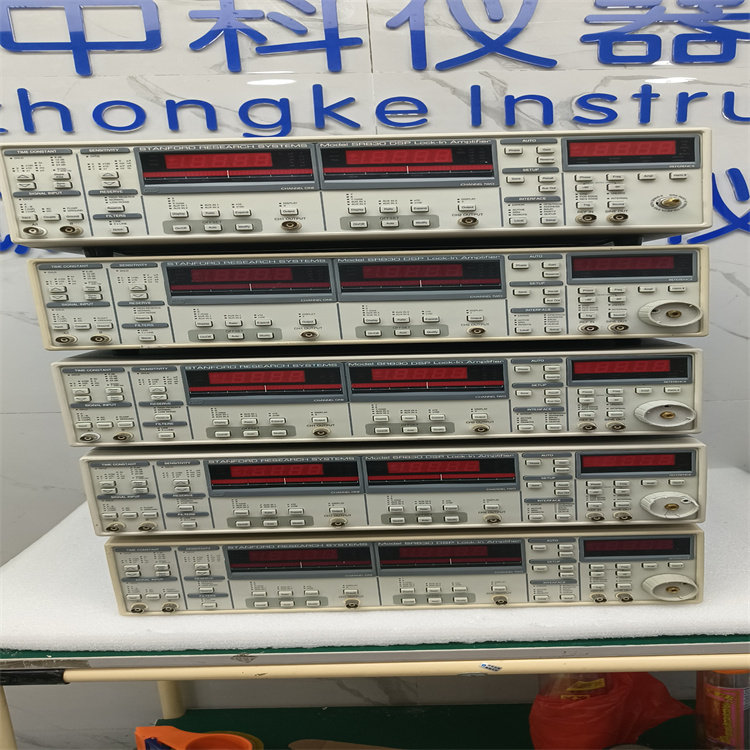

斯坦福SR830数字锁相放大器 频率范围1mHZ到102.4kHZ
频率范围1mHZ到102.4kHZ
>100dB的动态保留
稳定性为 5ppm/C模拟
0.01 度的相位分辨率
时间常数位 10us到 30 s (最大 24Db/倍频程衰减速率)具有自动获取，自动定相，自动存储，自动补偿功能合成参考光源
GPIB和RS-232两种接口
功能特点概述:
输入通道
SR810和SR830 有6nV/VHz 的微分输入噪声，输入阻抗为 10最小量程输入输入也可以设置成电流测量的模式，其可选的电流增益为 106电压的灵敏度为2nV。V/A 和 108V/A。单线路滤波器(50Hz或60H)和双线路滤波器100Hz或 120H)用来消除线路中有关的干涉。与传统的锁相放大器不同，SR810 和 SR830在输入端没有跟踪带通滤波器。在传统锁相放大器中，带通滤波器是用来提高动态存储的，但它同时也引入了噪声、振幅和相位的误差以及漂移。SR810 和 SR830 之所以不需要带通滤波器，是因为它的数字信号处理设计使它本身就具有很大的动态存储。
高动态存储
锁相放大器的动态存储在给定输入电压的量程时是这样定义的，它等于最大噪声信号与输入电压量程的比值。最大噪声信号是指在所有频率中，能够淹没输入信号致使锁相放大器不能够在测量精度范围内测量被测信号的最大信号的振幅。传统锁相放大器利用模拟解调器来混合输入信号与参考信号，其动态存储被限制在60dB左右，并且受到稳定性差、输出漂移、过大增益和相位误差的影响。在SR810和SR830中，解调是这样完成的:先用高精度的 AD 转换器对输入信号进行采样，然后将这个被数字化的输入信号乘以一个合成的参考信号。这种数字解调技术可以得到大于100dB 的动态存储(不加前置滤波器)，并且不会产生模拟型产品解调时带来的误差。
查看全文
